副標題#e#  0 引言
    計算機輔助設計(CAD)技術是現代信息技術領域中設計及相關部門使用最廣泛的技術之一，Solidworks是由SolidWorks公司成功開發的一款三維CAD軟件，它采用智能化的參變量式設計理念及Windows圖形化用戶界面，具有表現卓越的幾何造型和分析功能，操作靈活，運行速度快，設計過程簡單、便捷，它包含了三維建模、信息管理、協同工作和技術支持等各種特征。近幾年來，Solidworks被得到越來越廣泛的應用，在CAD/CAM技術中占有舉足輕重的地位。
    Solidworks中的樣條線可以作為截面輪廓、掃掠路徑、放樣特征的軌道，在建模過程中具有舉足輕重的作用，因此對樣條線的控制和編輯在CAD/CAM技術中顯得十分關鍵。本文主要討論控制和編輯樣條的一些技術和方法。
    1 3D樣條曲線
    1.1 繪制樣條曲線

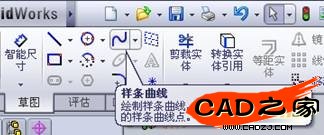

    單擊【插入】中的【3D草圖繪制】菜單命令，進入3D草圖繪制。選擇草圖工具欄中的樣條曲線，如下圖：


    在圖形區域中單擊鼠標左鍵以放置第一個點，拖動鼠標指針定義曲線的第一段，在彈出的【樣條曲線】的屬性設置中，他比二維的樣條曲線的設置多了【Z坐標】參數
    1.2 約束
    為樣條線添加幾何約束，包括垂直、相切、重合、固定等，再對樣條線的現有控制點進行尺寸約束。
    1.3 控制點參數調整

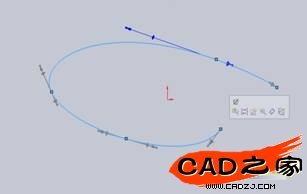

    選定畫好的樣條線，Solidworks用米花點顯示現有控制點，同時，在點上還智能的顯示出帶有前后箭頭的控制柄如圖所示。

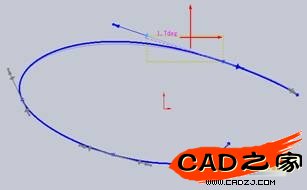

    (1)控制柄:控制柄是一種實時動態控制編輯工具，在控制柄上還有改變控制柄角度的點，拖拽住該點就可以改變控制柄的可變角度，Solidworks還能夠動態的顯示角度變化如下圖


    控制柄的方向，就是這個樣條控制點上的切線方向;控制柄的長度，是以控制點為基準，這個方向控制將影響樣條線的長度
    這種控制是在原始樣條線參數基礎上的控制，如果取消，將恢復原始數據。
    (2)曲率:曲率也是一種實時動態的標記，并包括控制柄，另外有一條弧線兩個端點。    其中，弧線的半徑控制這一點上的曲率半徑;弧線的長短，是以控制點為基準，這個曲率控制將影響樣條線的長度。
    (3)沿坐標軸改變控制柄，改變樣條線，如下圖。
