在上一次測試中，我們集中對Logopress的零件展開總能進行了測試，展現了其強大的展開功能，本文將對其連續模具的料帶排布能力進行測試。

    選擇以下零件，作為測試用零件，此零件既有普通的折彎，又有非線性的自由成型部分，相當有代表性：

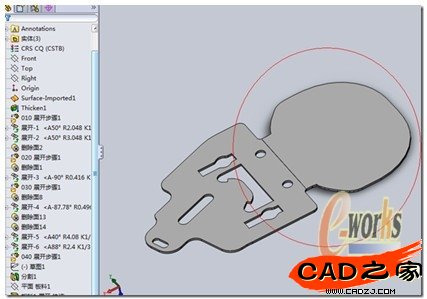

 展開零部件，并標明各個工步的標識號。

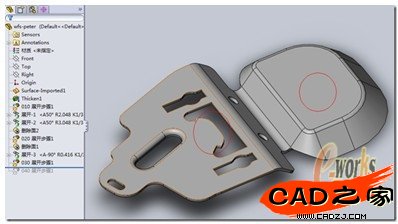

    1 觀察零部件：

    此零件時一個曲面加厚而成，保證了厚度的準確性，建議使用此方法優化零部件（有時候零件設計部不合理或者忘記倒角等通過此類方法優化）

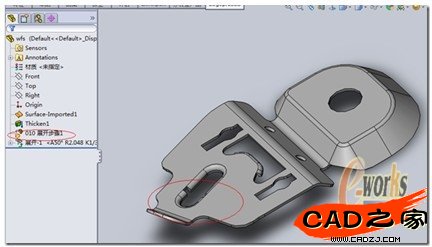

    2 插入倒數第一個工位標志（即最后一步成型的狀態為零件的初始狀態）

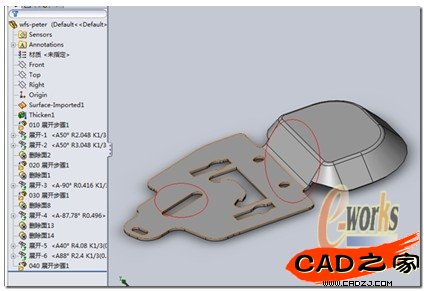

    3 展開45度折彎，如下圖所示：

    4 插入一個新的工位標志，即倒數第二個的零件狀態。

    5 展開小折彎，如下圖所示：

    6 下面利用跟上述一致的方法，依次展開以下工步，并插入工位標志。
