旋轉凸臺/基體和旋轉切除是兩個操作完全相同，但效果完全相反的名令。下面主要介紹兩種旋轉特征。
一、一般旋轉+薄壁
方法:
1.新建零件。

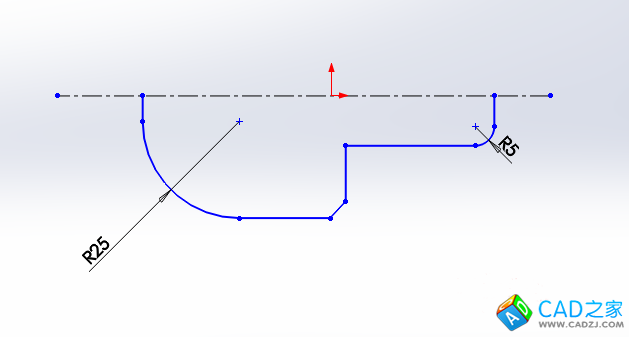

2.點擊草圖繪制，選擇前視基準面繪制如下草圖。
繪制完成后，點擊退出草繪。

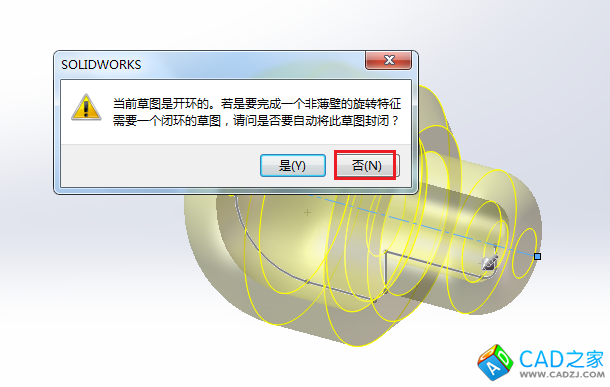

3.點擊【旋轉凸臺/基體】，選擇草繪，此時會出現如下提示：
選擇否。
4.進行如下設置。

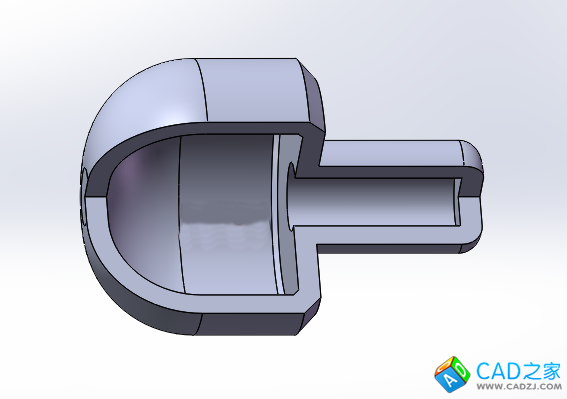

點擊勾號完成。
二、草圖交集旋轉
通過將草圖交集旋轉所用的輪廓一次畫好，利用“所選輪廓”的特性挑選所需的輪廓來做旋轉即可。
1.新建零件。

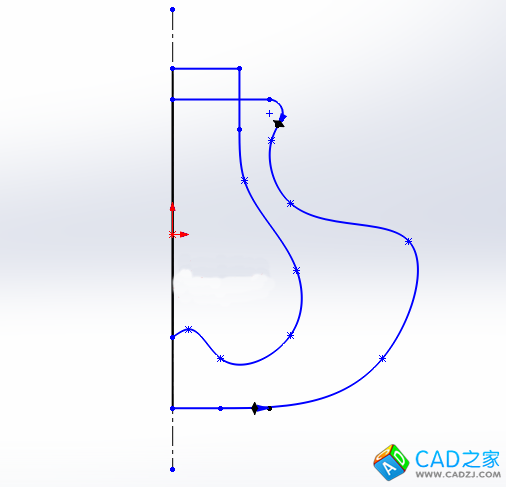

2.點擊草圖繪制，選擇前視基準面繪制如下的草繪。
繪制完成后，點擊退出草圖。

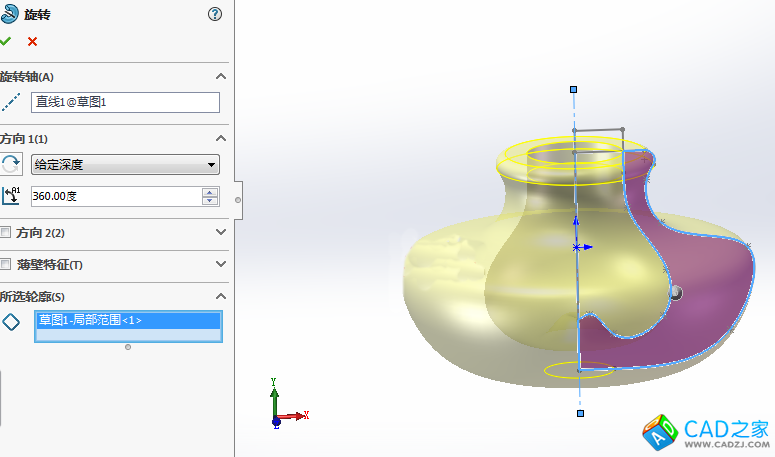

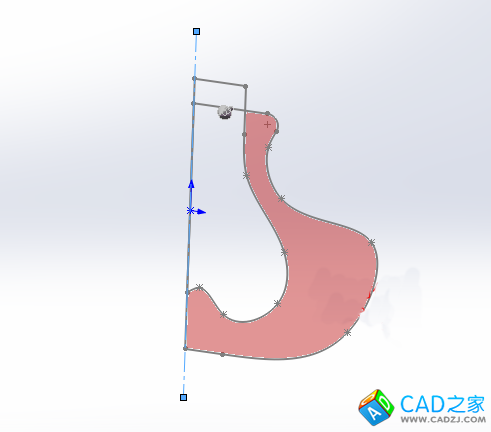

3.點擊【旋轉凸臺/基體】，選擇草繪，我們選擇如下輪廓旋轉出基體。
旋轉基體與旋轉切除

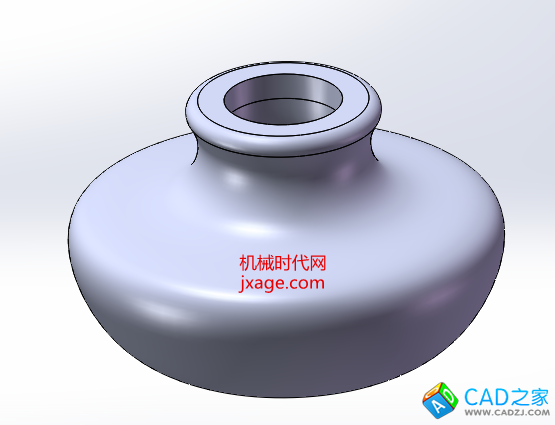

點擊勾號完成。
