方法：

1.新建一個文件

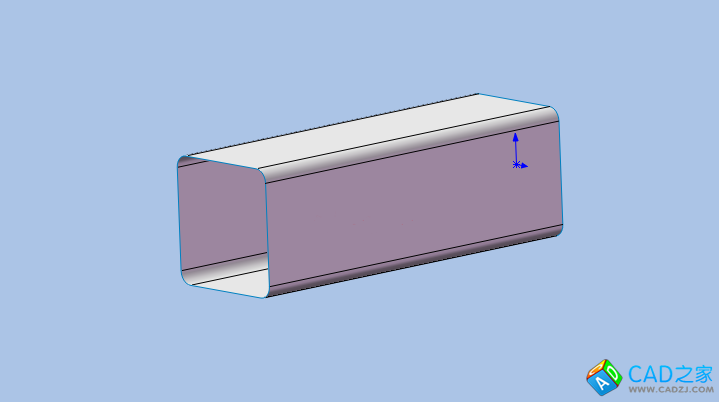

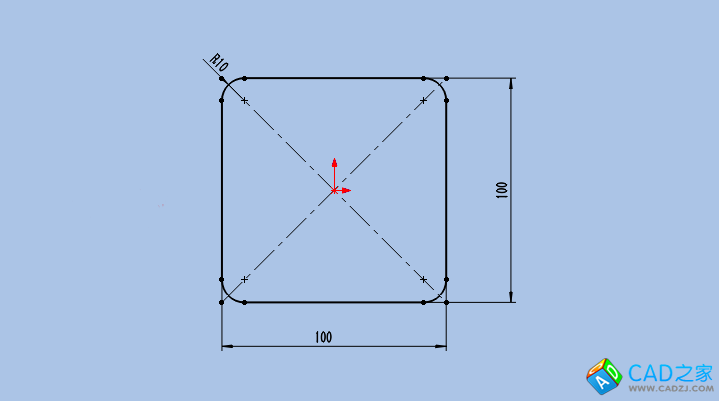

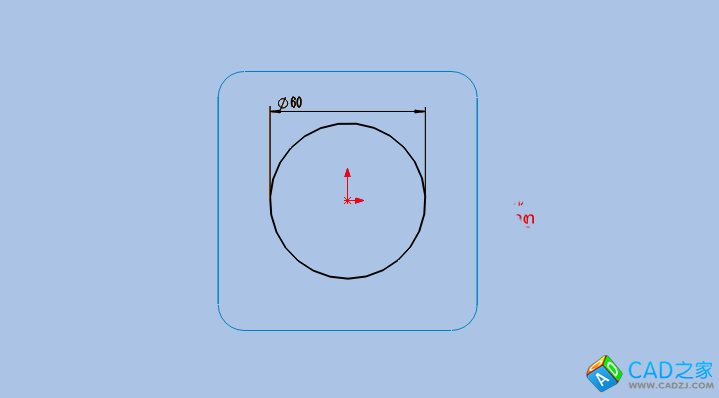

2.點擊【插入】-【曲面】-【拉伸曲面】，選擇前視基準面作為草繪平面，繪制如下的草繪。



拉伸長度為300.

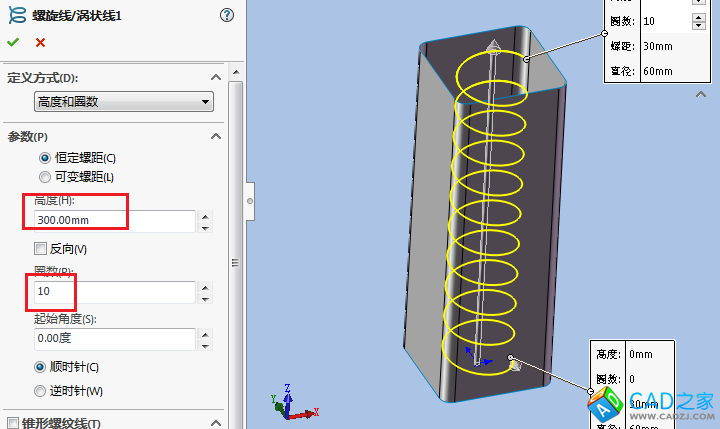

3.點擊【草圖繪制】，在前視基準面繪制一個圓，然后以此制作一條螺旋線。

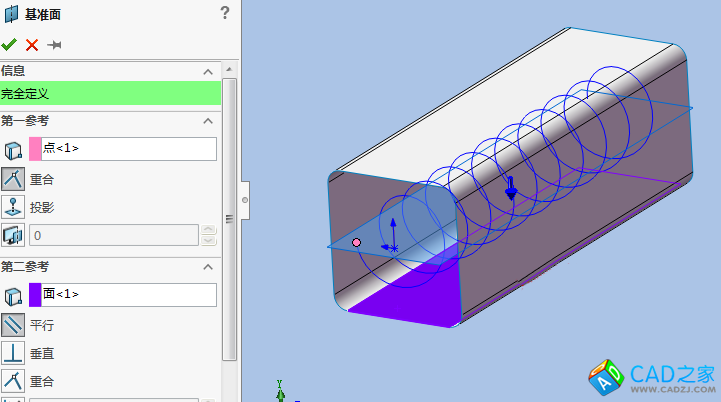

4.創(chuàng)建基準面1.

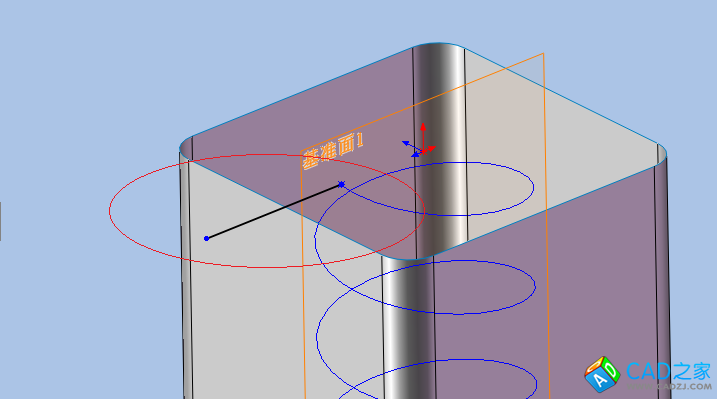

5.在上一步創(chuàng)建的基準面上繪制一條直線。

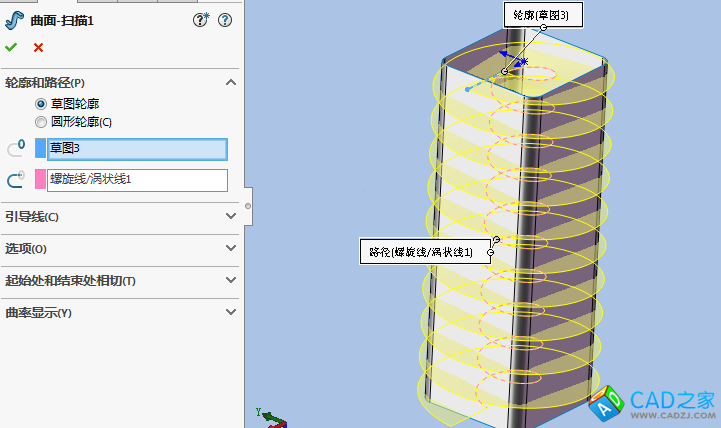

6.點擊【插入】-【曲面】-【掃描曲面】，選擇螺旋線作為掃描軌跡線，選擇上一步繪制的直線作為輪廓。

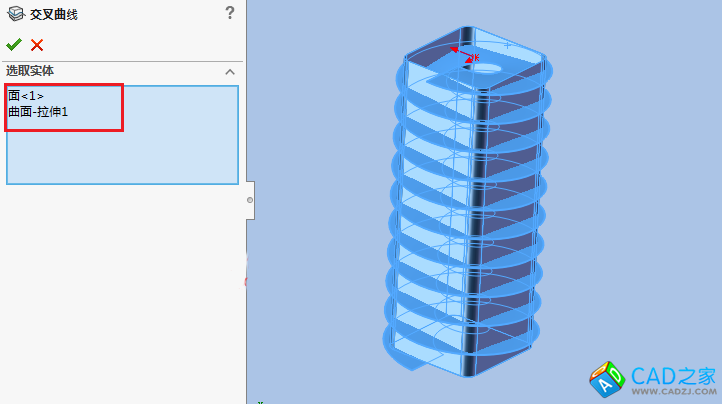

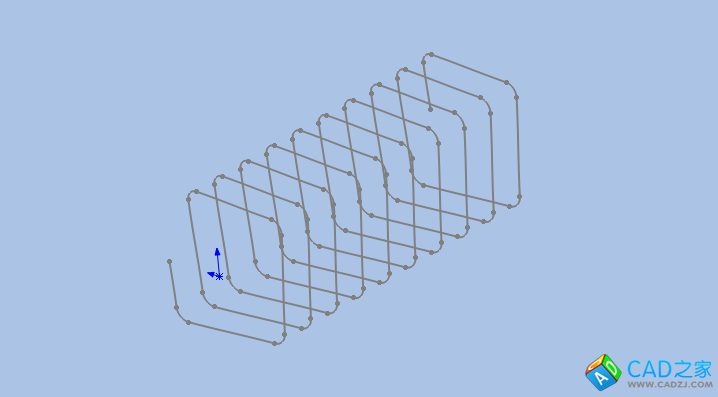

7.點擊【工具】-【草繪工具】-【交叉曲線】，創(chuàng)建如下的曲線。

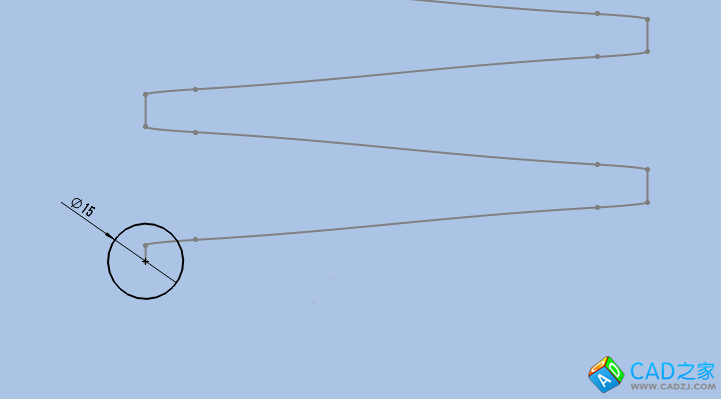

8.在基準面1繪制一個圓。

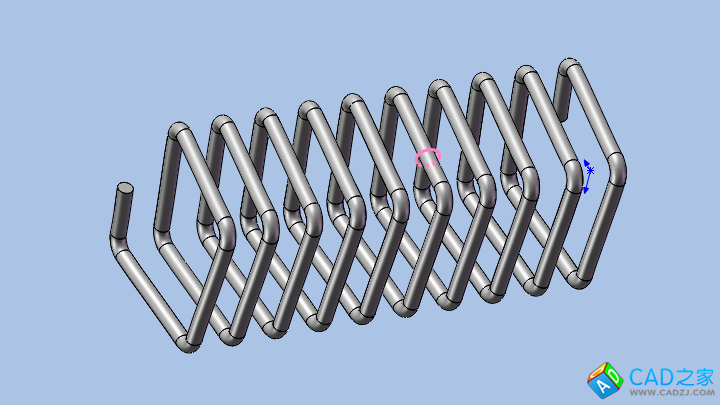

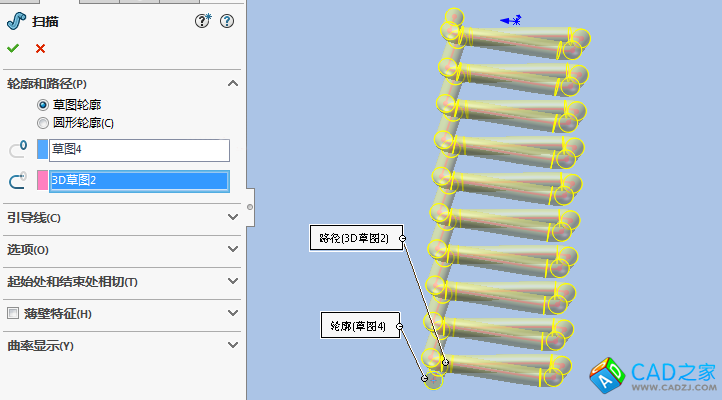

9.點擊【掃描】，選擇交叉曲線作為掃描軌跡線，選擇圓作為掃描輪廓。



10.完成。
