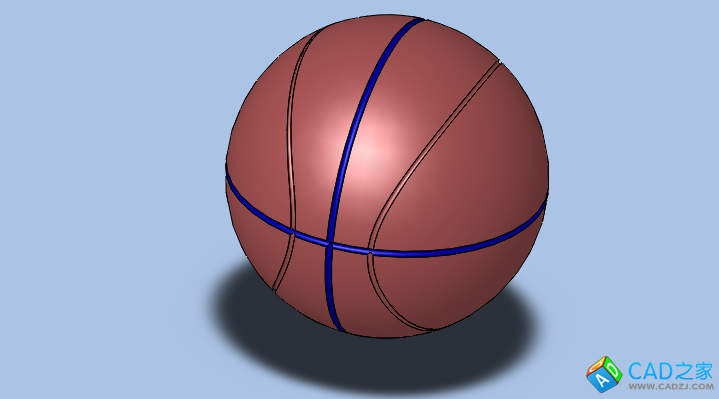

最終結果如下。



方法：

1.新建文件。

2.點擊【旋轉凸臺/基體】,創建直徑為240的球體。

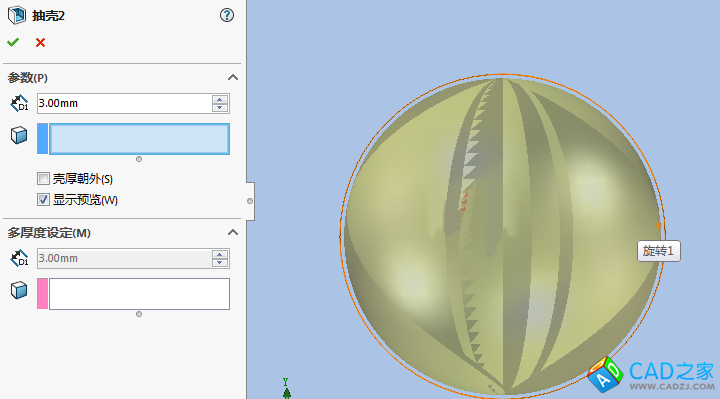

3.對球體進行抽殼。

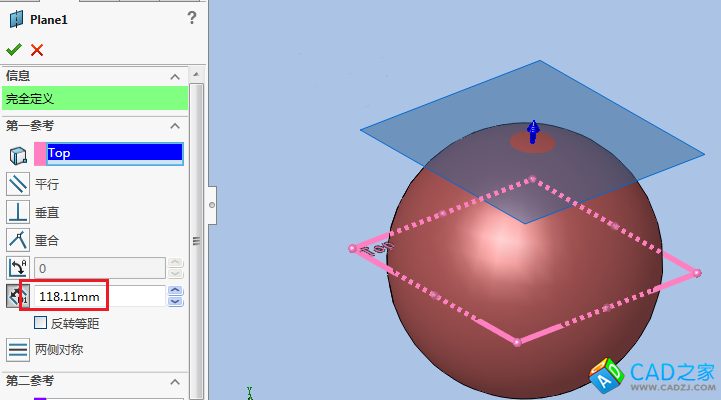

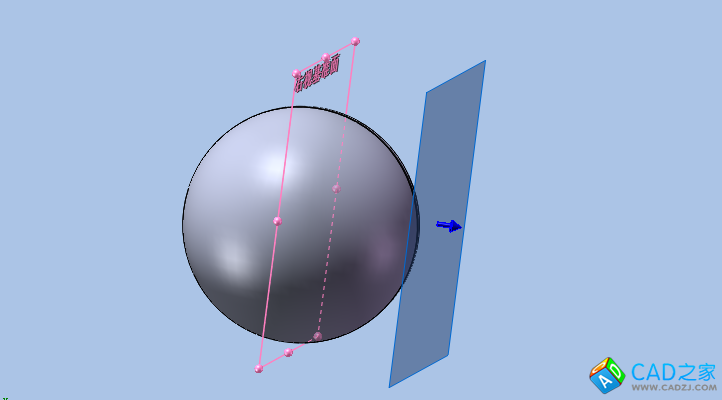

4.創建Plane1，如下圖所示。

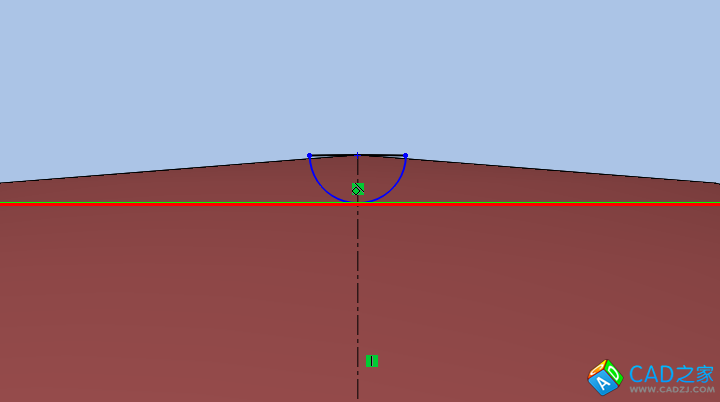

5.點擊【旋轉切除】，旋轉RIGHT平面桌位草繪平面繪制如下的截面。

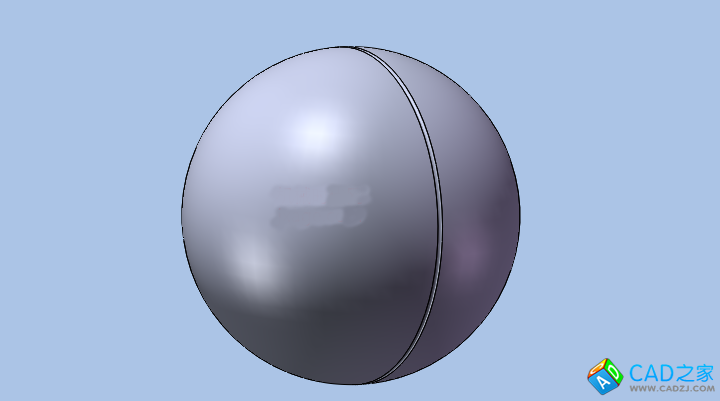

切除后如下圖所示。

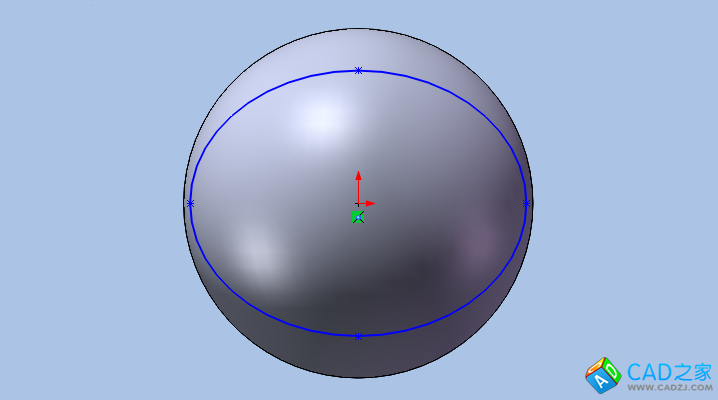

6.以平行FRONT平面，大于圓球半徑的任意距離創建基準平面Plane2并在該平面上繪制一個略小于圓球體的橢圓輪廓，如下圖所示。

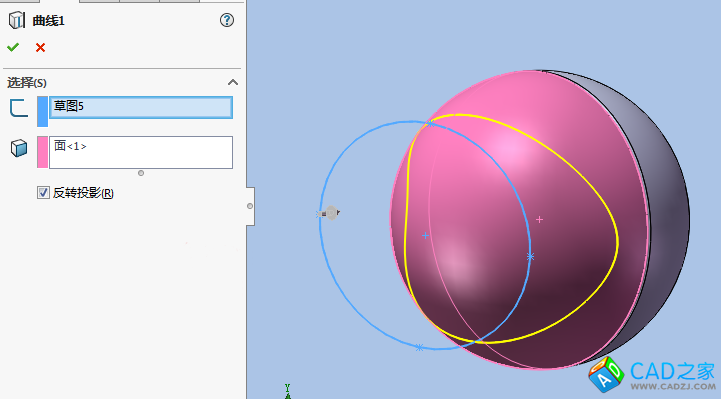

7.將橢圓進行投影。

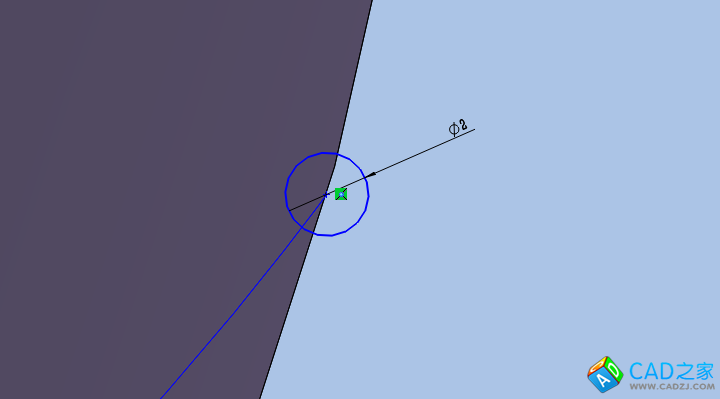

8.點擊草繪，TOP平面繪制如下的截面。

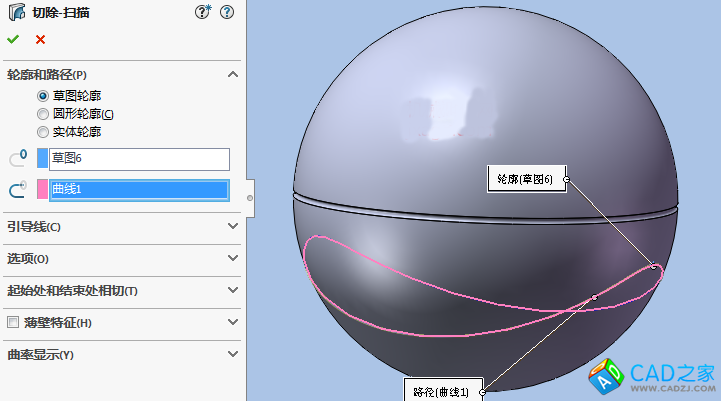

9.點擊【掃描切除】，依次選擇上一步的草繪截面和投影軌跡。

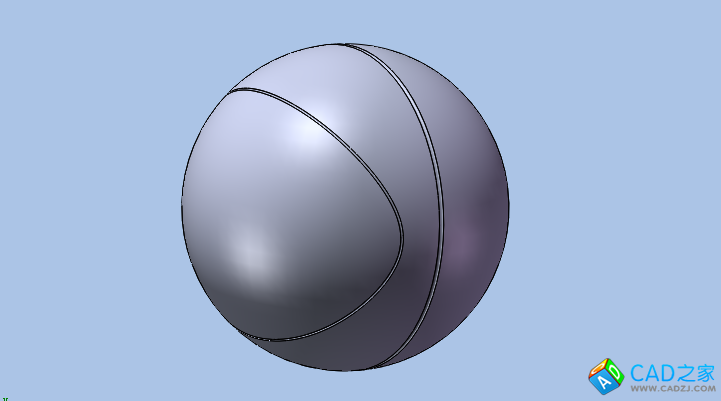

完成后如下圖。

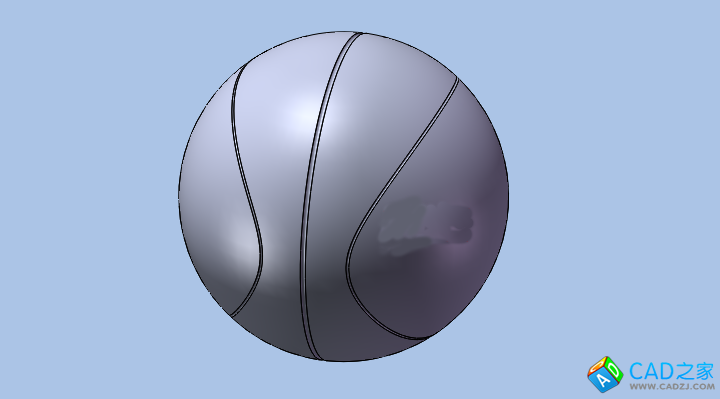

10.將掃描切除特征進行鏡像。

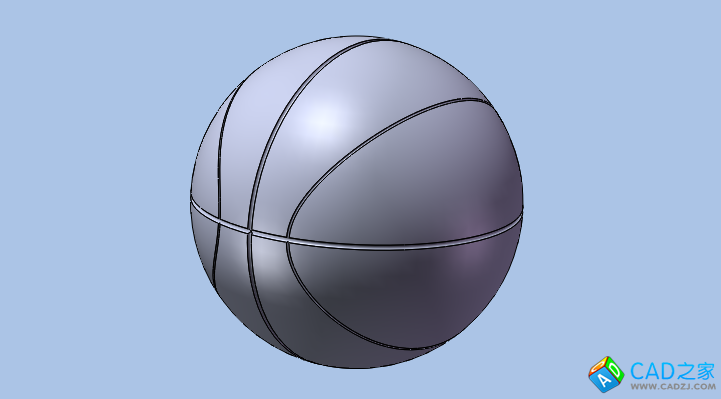

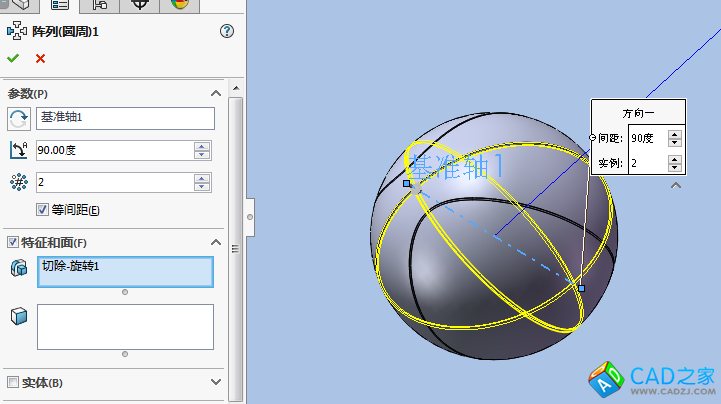

11.將旋轉切除特征進行圓周陣列。





12.完成。
