在文件傳遞的過程中，人們不得不面臨著這樣的問題：如何才能在保證文件正確無誤的前提下，盡量壓縮文件大小，從而迅速地發送和接收。我們?cè)谑褂肧olidWorks 的過程中發現，在利用壓縮軟件（Winzip，WinRar等軟件）前，可以通過不同的方法減小SolidWorks 的文件大小。通過這些處理方法以及結合壓縮軟件，可以將完整的SolidWorks文件壓縮至原文件的幾分之一或十幾分之一，甚至更小。本文將詳細地介紹一下八種減小SolidWorks 文件大小的方法，并評價每種方法對SolidWorks文件的壓縮質量。

一、 八種方法介紹

根據我們的應用經驗和所收集的資料，我們將減少SolidWorks 文件大小的方法歸納為如下八種：

1. “修改屬性” 法：該方法適用于SolidWorks 的零件文件、裝配文件和工程圖文件。通過試驗我們發現：SolidWorks 文件的圖像品質影響文件大?。簣D像品質越高，文件越大。因此，我們?cè)诒４嫖募r(shí)，可以將模型文件的圖像品質設置成最小。選擇菜單“工具”è“選項”，在 “文件屬性”標簽中，單擊“圖像品質”（如圖1）。將“上色品質”和“線架圖品質”都選為“自定義”，并設定為“較快”。 模型文件的圖像品質減小以后，在圖形區域中顯示的模型比較“粗糙”，但只影響顯示效果，不影響零件的設計和應用。我們?cè)?jīng)對一個大小為2,665,472B的工程圖文件進行測試，將圖像品質降到最低以后保存文件，文件大小減小為1,765,888B。

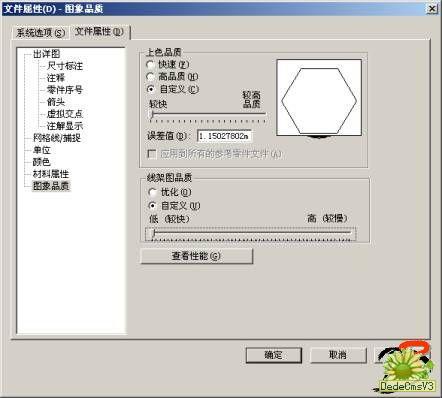

圖1 減小模型文件的圖像品質

2. “另存”法：將零件保存為其他名稱，另存文件可以在保存文件時忽略文件的冗余信息，從而達到減小文件大小的目的。在使用“另存”法時，有可能出現和裝配與工程圖的文件相關性問題，因此，必要情況下應該復選“另存?zhèn)浞輽n”選項，如圖2 所示。另存方法適用于各種SolidWorks文件，從表1可以看出，使用另存方法對于減小文件大小的效果是很明顯的。

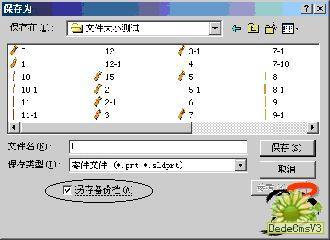

圖2 保存文件時使用“另存?zhèn)浞輽n”選項

3. “壓縮”法：這種方法的特點就是在保存文件以前，將零件文件中所有的特征進行壓縮（對裝配體文件而言，指壓縮或隱藏其中的零部件）。查看和修改零件時，對特征或零件解除壓縮即可。 4. “封裝零件”法：封裝零件的方法就是建立一個拉伸凸臺特征，將模型中的所有細節特征全部封上，只在圖形區域中顯示拉伸凸臺特征，這種方法用于零件文件。如圖3所示。

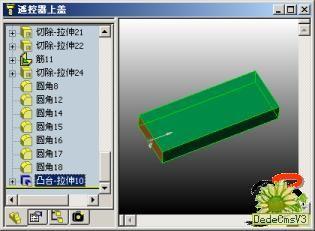

圖3 封裝模型

5. “切除模型”法：切除模型的方法和封裝模型的方法類似，只不過是建立一個拉伸切除特征，切除整個模型，盡量使模型最小。測試表明，切除特征的范圍越大（對于零件文件不能完全切除），文件越小。這種方法常用于裝配體文件中，在裝配體文件中建立一個完全貫通的裝配體切除特征，就可以很大程度地減少文件大小。

6. “縮小圖形”法：縮小模型法其實很簡單，就是利用縮放工具將整個圖形區域的模型縮小，然后保存文件。這種方法雖然簡單，但非常不容易利用；如果圖形區域的模型的太小，反而會增加文件的大小。 7. “隱藏”法：所謂隱藏，就是將SolidWorks 文件的實體和曲面進行隱藏，在圖形工作區不顯示任何內容。在FeatureManager設計樹中右擊任何一個實體特征，選擇“隱藏實體”，即可隱藏零件中所有的實體；在FeatureManager設計樹中右擊需要隱藏德曲面實體，選擇“隱藏曲面實體”即可隱藏所選的實體；如圖4所示。

圖 4 實體的隱藏

8. 工具法：工具法是利用Unfrag.exe軟件直接對SolidWorks進行處理，它可以消除SolidWorks文件在保存時留下的“碎片”（冗余信息），從而達到減小文件大小的目的。Unfrag.exe軟件是一個免費軟件，程序收錄在《CAD工具集XP》中，也可以在“三維空間”（http://www.mcadtools.cn）下載。Unfrag.exe文件雖小，但對減小文件作用很大，非常受歡迎。經過Unfrag.exe壓縮的SolidWorks文件，文件大小明顯減小；同時，在用SolidWorks 打開被壓縮過的文件時，速度明顯加快。另外，根據我們的使用經驗和一些資料表明，在非網絡應用條件下，使用Unfrag.exe文件不會造成文件的損害和沖突，大家可以放心使用。 Unfrag.exe的使用非常簡單，界面如圖5所示，執行Unfrag.exe或?qū)olidWorks文件或文件夾拖動到Unfrag.exe圖標上即可對文件進行壓縮。#p#分頁標題#e#

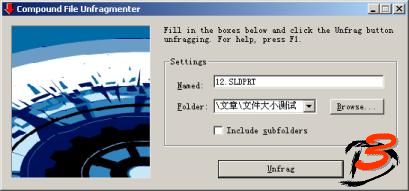

圖5 Unfrag.exe軟件界面

以上的幾種方法中，“修改屬性”、“另存”、“縮小圖形”、工具法等4種方法不會對SolidWorks 文件本身的特征或零件產生影響，可以直接打開利用。其他的方法則相對麻煩一些，例如：零件特征壓縮以后，會對相應的裝配文件或工程圖文件造成影響。重新打開文件后，對壓縮特征解除壓縮才能解決裝配文件或工程圖文件中的模型重建錯誤。“壓縮”、“封裝零件”和“切除模型”這幾種方法要求，文件交付和接收的雙方對文件的處理方法都要有明確的認識。

二、 八種方法的測試

為了更加合理的利用這幾種不同的方法，我們針對SolidWorks的零件文件進行了測試。需要說明是：針對一個特定的SolidWorks文件來講，文件大小并不是固定的，保存文件前對文件操作的步驟、打開的相關文件的數量等因素對文件的大小都有影響。就本文所提供的例子而言，文件保存后，最大曾經達到過3,090,944B之多。經過多次試驗，我們選擇了一個大小較為穩定的狀態進行測試。

為了保證測試的合理性，我們對采用的方法或方法的組合采用相同的測試條件：

1、 文件相同：在WINDOWRS瀏覽器中復制多個文件，原始文件的大小為2,681,856B

2、 文件窗口單一：只打開一個文件窗口

3、 操作相同：直接打開文件后，只進行必需的操作后就保存，沒有其他任何多余操作。

4、 模型文件的顏色、顯示設置相同

5、 SolidWorks 的各種設置均相同

6、 關閉文件以后，再查看文件的大小

對上述八種方法以及他們的組合測試的結果，如表1所示：

表1：測試結果

序號	處理方法	文件大小(Byte)	壓縮比例	再次使用 Unfrag.exe#p#分頁標題#e#	Unfrag.exe壓縮比例
1	打開文件，直接保存	3,086,848	115.10%	1,531,904	49.63%
2	“修改屬性”	2,280,960	85.05%	1,531,904	67.16%
3	“另存”	1,532,416	57.14%	1,531,392	99.93%
4	“修改屬性”+“另存”	1,130,496	42.15%	1,129,472	99.91%
5	“壓縮”	1,552,896	57.90%	401,408	25.85%
6	“壓縮”+“另存”	402,432	15.01%	401,408	99.75%
7	“壓縮”+“修改屬性”	1,552,896	57.90%	401,408	25.85%
8	“壓縮”+“修改屬性”+ “另存”	409,600	15.27%	401,408	98.00%
9	“封裝零件”	1,568,768	58.50%	417,280	26.60%
10	“封裝零件”+“另存”	419,328	15.64%	418,304	99.76%
11	“封裝零件”+“修改屬性”	1,568,768	58.50%	417,280	26.60%
12	“封裝零件”+“修改屬性”+“另存”	418,816	15.62%	417,792	99.76%
13	“切除模型”	1,668,608	62.22%	516,608	30.96%
14	“切除模型”+“另存”	518,144	19.32%	517,120	99.80%
15	“切除模型”+“修改屬性”	1,635,840	61.00%	484,352	29.61%
16	“切除模型”+“修改屬性”+ “另存”	485,888	18.12%	484,864	99.79%
17	“縮小圖形”	1,516,544	56.55%	1,504,256	99.19%
18	“縮小圖形”+“另存”	1,507,328	56.20%	1,507,328	100.00%
19	“隱藏”	1,432,064	53.39%	1,017,856	71.07%
20	工具法	1,530,880	57.08%	_____	____

#p#分頁標題#e#





三、 結論

通過表1我們不難得出以下結論：

1. 單獨使用“壓縮”、“封裝零件”、“切除模型”、“另存” 方法對減小文件大小的效果非常明顯； 2. 結合“壓縮”、“封裝零件”、“切除模型”等方法以及“另存”方法，可以大大減小文件尺寸；

3. Unfrag.exe工具的效果相當于“另存” 文件，Unfrag.exe對另存后的文件沒有作用。

因此，在通過互聯網傳遞SolidWorks文件和保存SolidWorks文件時，根據使用的方便程度和文件壓縮的效果，我們建議用戶采用如下方法：

1. 對于單一SolidWorks 文件，采用“壓縮”+“另存”、“封裝零件”+“另存”或“切除模型”+“另存”方法，最好采用“壓縮”+“另存”方法。

2. 對于整套文件的傳遞，采用“壓縮”法，并結合工具法。要求接收文件的對象能夠理解并正確使用文件的解除壓縮方法。 3. 考慮到既要節省空間又要使用方便，對于整套產品的保存，應該直接使用Unfrage.exe工具。

4. 在產品設計的過程中，可以經常使用Unfrage.exe程序壓縮一下文件，以便于提高文件打開的速度。

利用WinRar對表1中序號5的零件進行文件壓縮后，效果非常可觀。文件大小為86,581Byte，僅為原文件大小的3.2%。

您如果愿意和我交流設計經驗，給我傳遞文件時千萬別忘了使用本文介紹的方法！
