靠破孔是模具設計、加工行業的術語，也稱插穿孔。是指塑膠零件在開模方向上存在的孔洞，分模時，如果不對這些破孔進行修補，則模具設計就不能完全分割型芯、型腔，這就需要對破孔(內部環)進行填補，這種填充破孔的操作即稱為補靠破孔。補靠破孔的位置選擇與形狀設計是否合理，不僅直接關系到模具設計的復雜程度和加工難易程度，也關系著模具的質量、模具的工作狀態等，因此補靠破孔的設計是模具設計中的重要一步，也是必不可少的一步。作者工作當中碰到的很多塑件，比如手機、電視機前后殼，VCD/DVD面板、鍵盤和顯示器殼體等，上面都有各種各樣的孔洞，本文針對注射模設計中出現的各種靠破孔問題，結合solidworks平臺上的3DQuickMold模具設計模塊，提出了較為完整的解決方案，為加快先進軟件在模具行業的廣泛應用提供了一定的專業理論基礎。

1 靠破孔的幾種類型

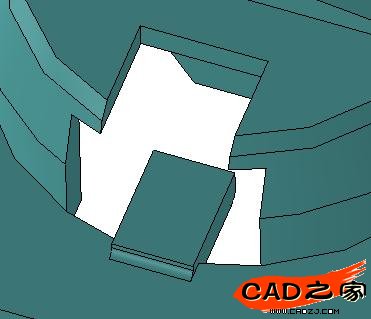

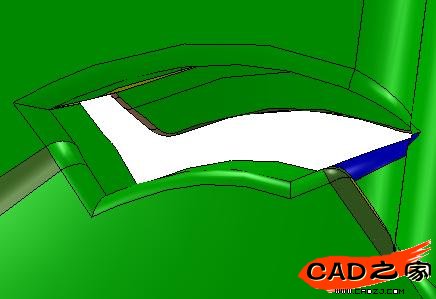

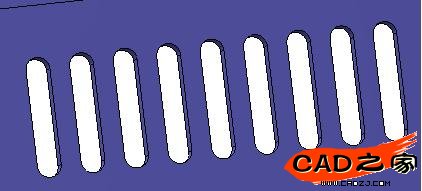

破孔的分類可分為4種情況，第一類孔是破孔在一個完整的曲面內(如圖2-1);;第二類孔是破孔與兩個或者兩個以上曲面相交(如圖2-2); 第三類孔是指前后模對插（碰）的孔 (如圖2-3)；第四類孔是混合孔，這一類的比較復雜(如圖2-4)中的混合孔與多個曲面相交，并且孔內有R角。
