2軸向柱塞某的運動分析

     在SolidWorks中打開軸向柱塞泵的裝配圖，在SolidWorks主菜單"工具"中選擇"插件"，選中"COSMOSMotion"，選項，激活了COSMOSMotion插件，就可以應用它進行軸向柱塞泵的運動分析。

     (1)添加約束

     COSMOSMotion共有旋轉副、平面副、圓柱副、萬向節、球副、固定約束和移動副，首先應根據軸向柱塞泵的實際情況添加適當?shù)募s束副，一般來說，在進人COSMOSMocion界面時，系統會自動地將在SolidWorks中的裝配關系轉化成約束關系，根據需要進行適當?shù)匦薷木涂梢粤耍槐刂匦逻M(jìn)行定義約束，如果在裝配體中定義的裝配關系比較切合實際，甚至不需要進行任何修改，然后應根據實際情況定義主運動副。在這里應定義軸向柱塞泵的主傳動軸為輸人軸，其轉速為900 r/min。最后在定義好各個零部件的材料等屬性和受力情況，就可以進行運動仿真了。

     (2)結果處理

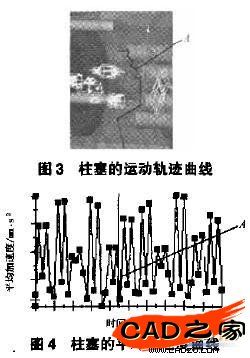

     圖3中A線表示的是軸向柱塞泵的柱塞運動軌跡線，圖4、圖5和圖6分別表示柱塞每一時刻的平均加速度，柱塞平均速度和柱塞上某一位置的瞬時加速度，移動以上3個圖中的A線，就可以觀察柱塞在該時刻A線所處位置的速度和加速度數值。
