標準件模板零件庫是參照國家標準，利用SolidWorks的特征造型技術建立的三維零件庫。每一種標準件按要求不同，有一組或多組尺寸系列，但同一種標準件結構基本相同。每一種形狀的標準零件均建立一個模型，并在造型的過程中完成對標準件圖形的幾何約束和尺寸約束定義，同時對需要尺寸驅動的特征尺寸定義相應的變量(名字)，以便程序訪問，實現尺寸的驅動。該庫中儲存的并不是帶有具體幾何數據的實體模型，而是標準件的概念模型，即描述標準件的幾何形狀的信息。


    2. 2實例演示

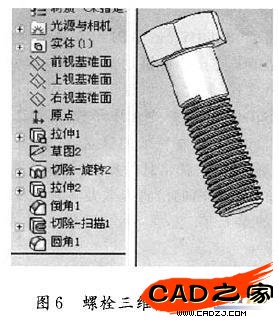

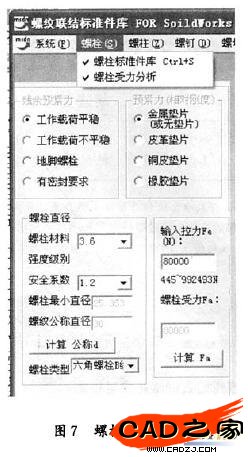

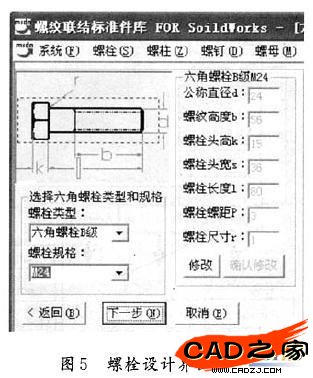

    螺紋連接標準件庫包括螺栓、螺柱、螺釘、螺母以及墊圈5大類，共8小類，20項標準件。以六角螺栓為例，說明整個系統的運行情況。在系統菜單里單擊螺栓標準件庫，彈出螺栓設計界面，選擇螺拴類型和規格后，系統根據螺栓的類型和規格，自動搜索數據庫，并返回螺栓的具體參數，如圖5所示，用戶還可以對參數進行修改，滿意后再單擊下一步，系統就會自動調用SolidWorks創建螺栓的實體，如圖6所示。螺栓受力分析模塊見圖7。

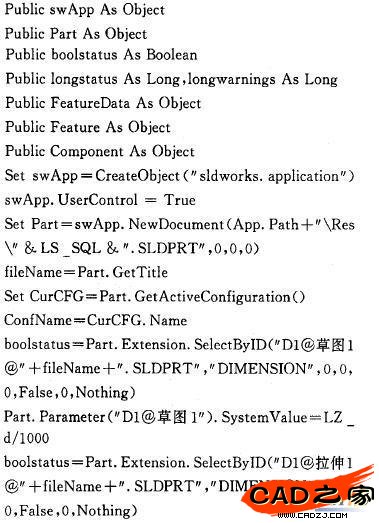

    下面是六角螺栓實例的部分程序:


    在開發了標準的EXE程序的同時，又將工程加以改進，生成SolidWorks插件，即DLL程序，將各模塊的界面掛在SolidWorks軟件的主菜單上，使2個系統融為一體，應用更加方便快捷。如圖8所示。


    3總結

    通過上述方法開發的螺紋連接標準件庫系統，能夠在Solidworks的實體零件造型環境和裝配環境中正確運行，大量節省設計人員在建模和裝配時花費的時間及精力，提高了設計效率，具有一定的實際意義。
