2．2 開發流程

    (1)數據庫分析在進行機床夾具定位件設計過程中需要用到的各種零件，利用Microsoft Access為每一種零件建立零件尺寸數據庫，如小定位銷尺寸數據庫、V型塊尺寸數據庫等。在數據庫建成后，在應用程序中通過VB自帶的數據控件與相應的數據表鏈接。

    (2)參數化模型針對要建立的實體，先分析其結構，使所建立的特征盡可能簡單，參數尺寸盡可能少。用SolidWorks建立模型，并利用宏錄制其建模過程，建立一宏文件(即內部編程)。然后復制并粘貼宏代碼到VB中，對代碼做一定的修改，用變量代替宏代碼中的關鍵數據。這些變量的數據來自于Microsoft Access數據庫中的某一種零件的數據表，通過程序驅動變量，實現模型的建立和更新。根據設計者給出的關鍵參數在程序內部自動執行，無需人工干預。

    (3)操作平臺以VB 6．0為開發工具，通過調用SolidWorks API函數建立機床夾具定位件操作平臺。以小定位銷為例，操作平臺界面見圖3示。可以直接從VB里啟動該操作平臺系統，或者在應用程序開發、測試完畢后，將其編譯成可執行文件，在SolidWorks的裝配界面中添加菜單項，通過菜單項調用可執行文件，啟動該操作平臺系統。

    數據處理調用Microsoft Access數據庫，通過VB中的數據庫控件Adodc鏈接數據庫，通過MSHRexGrid控件顯示數據庫信息，通過MSH‰Gfid中的記錄數據選擇需要的零件型號，點擊"繪制零件"按鈕，即可驅動SolidWorks自動創建相應型號零件模型。


    3 實例應用

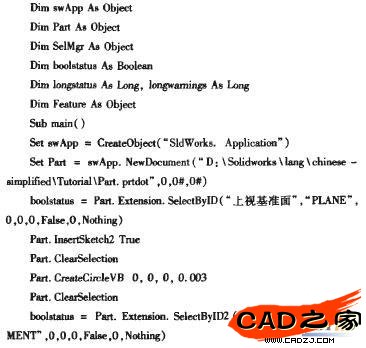

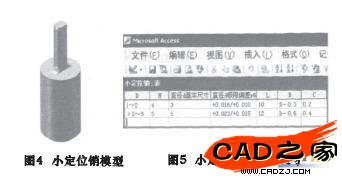

    下面以生成小定位銷為例來說明如何利用這個界面來生成零件。首先在操作界面中單擊界面左邊的"小定位銷"按鈕，然后會在中間的表格中出現此種零件的不同的零件規格尺寸，選擇其中的一種尺寸，然后單擊"繪制零件"按鈕即可自動打開SolidWorks界面并生成小定位銷零件模型如圖4所示。圖5是小定位銷的尺寸列表。下面是生成小定位銷的部分程序：


    4 結語

    通過上述方法設計的機床夾具定位件開發平臺能夠極大地方便工程人員進行機床夾具設計，大量節省設計人員的時間，提高效率。
