四、定義【選項】中的【方向/扭轉控制】為"以法向不變沿路徑扭曲"設置旋轉次數為6。

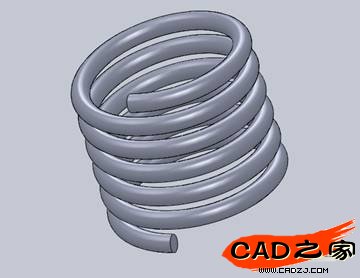

五、點擊確定后就可以得到如下的彈簧圖形。
另外，在Solidworks2009中還可以通過拖拽控制點可以對彈簧進行修改。

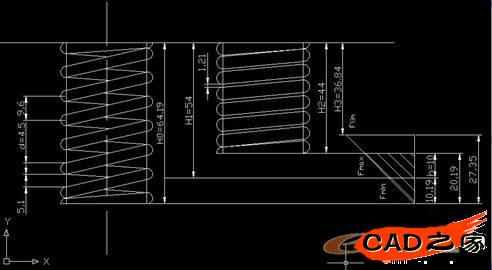

將其轉化為二維工程圖，如下圖：
5 結語
利用SolidWorks軟件的掃描特征對彈簧進行實體設計，方便快捷。對于外形相似、規格不同的彈簧，可謂"一勞永逸"，對于所有制造行業來說，提供了一種便捷的解決方案；對于實現CAD/CAM/CAE等一體化工程，也提供了可靠的、一致性較強的模型。
投稿或有疑問請聯系：MSN：kangta868@hotmail.com QQ：1090219530
