設定選項

    在歡迎標簽上，為 SimulationXpress 設定默認單位系統。還可為儲存分析結果設定文件夾。

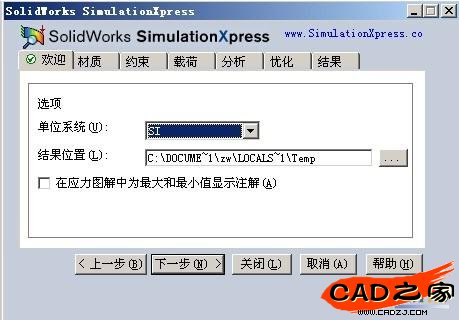

    欲設定分析選項：

    1.單擊選項。

    選項屏幕出現。

    2.將單位系統設為 英制 (IPS)。

    3.單擊瀏覽到需要的文件夾，然后單擊確定。

    4.復選在結果圖解中為最大和最小值顯示注解。

    5.單擊下一步。

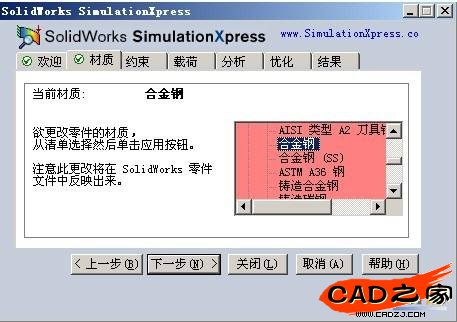

指派材料

    在此步驟中，從 SolidWorks 材料庫中給零件指定材料。鉤子是由合金鋼建造的。

    欲將合金鋼指派給零件：

    1.單擊鋼旁的加號以查看此類所有材料。


    2.選擇合金鋼。

    3.單擊應用。

    SimulationXpress 將合金鋼指定給該零件，"當前材料：合金鋼"即會出現在屏幕上。
