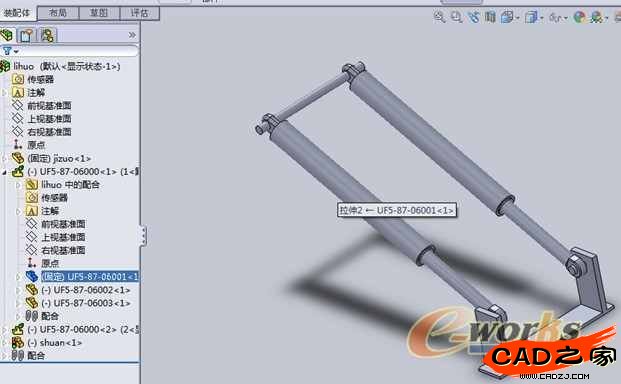

SolidWorks靈活子裝配體是一個很好用的功能，能夠使設計時減少大型裝配，將大型裝配體的運動分解成多個小的部分，從而可以降低設計和裝配難度以及計算機的需求，裝配體時使用單個不重復靈活子裝配沒有問題，但是當存在多個重復的子裝配體，又需要這些子裝配能夠獨立的運動，比如子裝配體內部有限位配合的時候，這個時候就有可能會導致問題產生。如下圖：

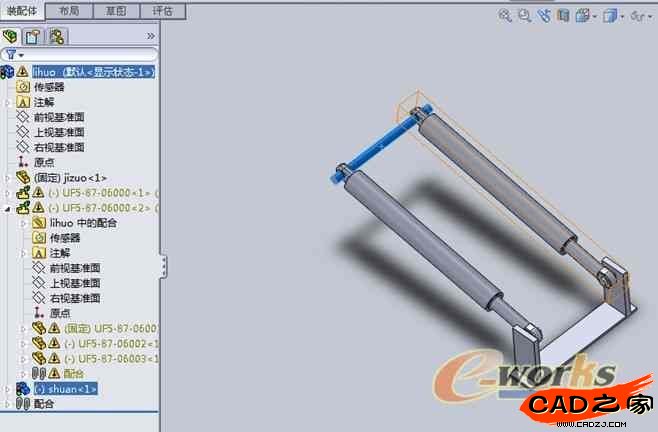

    上圖想實現氣缸的同步運動，而且氣缸子裝配體內的配合限制要起作用，按照常規的手段裝配好后，就會報錯。雖然能夠?qū)崿F(xiàn)運動，但是子裝配的限位配合不起作用了。
    原因分析：
    同一個子裝配體，SolidWorks認為是一樣的外形和尺寸的，這個概念零件也許好理解（比如只有一個配置的零件，是不可能出現不同尺寸的外形的，所以從這個角度考慮我們就有解決的方法了）
    要想同一個部件或者子裝配有不同的裝配尺寸，就需要配置的方法了，（零件也是同樣的道理），所以，在子裝配體中，增加一個配置，如果有多個，就增加多個，在總裝的時候，不同位置的同一個子裝配體使用不同的配置，這樣在理論上就沒有問題了。
    如下圖：
