SolidWorks 軟件可以把工程圖很方便地轉化成DXF或DWG格式，并且可以保存成多個的ACAD版本，這樣可以幫助一些暫時只有ACAD軟件的用戶進行工程圖的編輯修改。但是如果是簡單的“另存為-DWG/DXF-確定”操作會帶來一點的不方便：它所有的物體都是在同一圖層上，這樣會給進一步編輯帶來麻煩。



    通過以下的設定我們可以讓格式的轉換變得更完善。

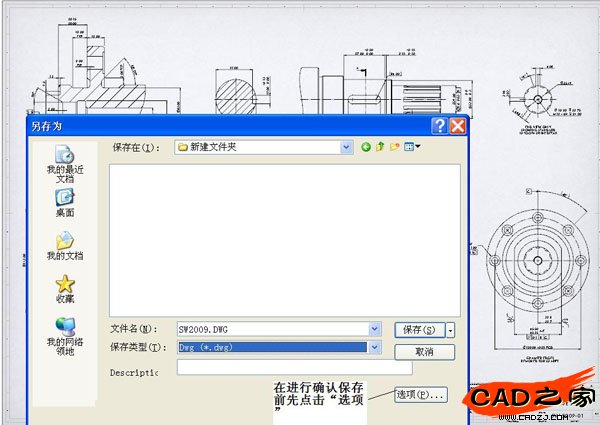

    1、在確認保存之前點擊“選項”

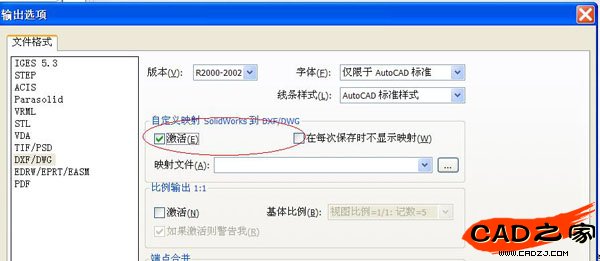

    2、在彈出窗口中選擇“激活”

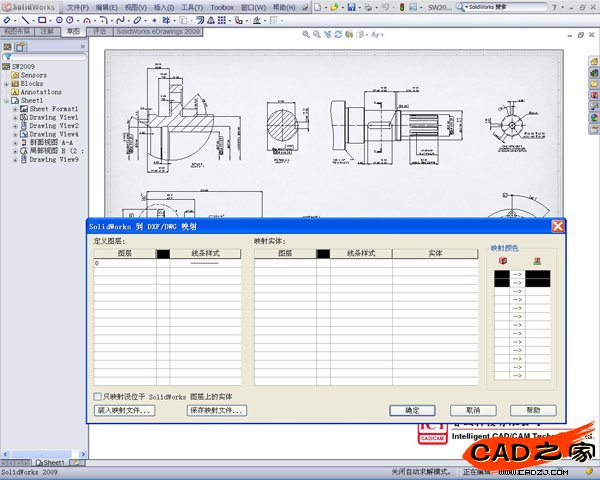

    3、然后在點擊“確認”—“保存”后就會彈出“SolidWorks到DXF/DWG映射”窗口

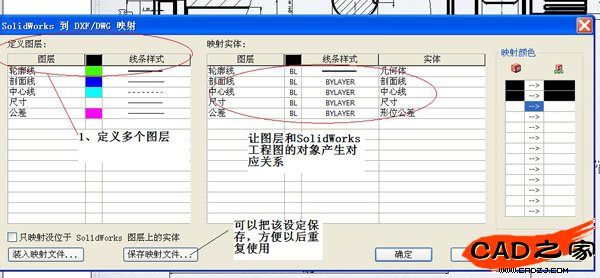

    4、根據具體的需求設計圖層，注：最好要做一個映射文件的保存，不然的話設置好的內容就會只能用一次。

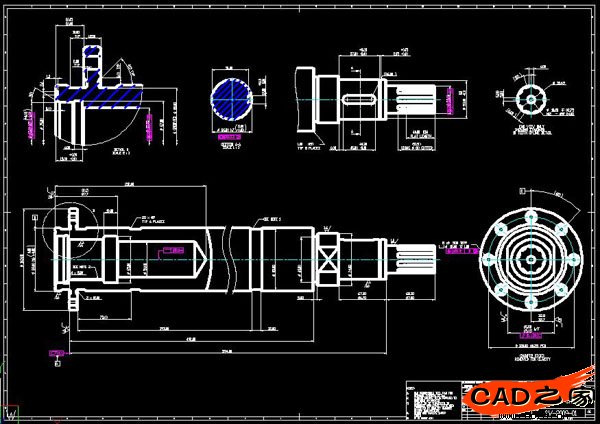

    5、點擊“確定”后就可以進行有效的圖層管理
