§3.1 創建基礎特征

    我們利用在第二章中學習的方法來建立一個新零件，并且建立第一個特征。為了使您對第二章的內容有更深刻的認識，我們會盡量把創建新零件的過程說的詳細些。

    ●點擊，選擇零件，建立一個新的零件文件；
    ●新開一個草繪，在坐標原點上，繪出一個矩形；
    ●標注矩形尺寸為120mmX120mm
    ●點擊拉伸工具 ，延伸該矩形，使之成為一個實體特征，并采用延伸到終點條件為給定高度,給定高度為90mm;

    ●使用圓角工具 ，給四個邊做一個半徑為10mm的圓角；

    ●使用抽殼，移去零件的前面，并使抽殼厚度為4mm；

    ●命名文件為tutor2,并保存（Solidworks自動為零件添加后綴：SLDPRT）

    §3.2 使用選擇過濾器

    選擇過濾器，可以讓你很容易地從圖形中選擇你希望選擇的物體，按下F5，或點擊，即可以顯示選擇過濾器工具條


    前4個按鈕可以指定選取過濾器的動作。

    打開選取過濾器 ，置于窗口頂部（注意：在solidworks2000中，已經取消了本按鈕）

    打開或關閉選擇過濾器

    清除所有過濾器選項

    選取所有當前功能使用的過濾器

    其余的按鈕是過濾器，可以在繪圖區選擇你需要的過濾器

    如何使用過濾器

    注意: 需要提醒的是，當過濾器被激活時，選擇光標上有一小過濾器的標記，說明現在處于過濾狀態，究竟過濾的是什么，你可要注意過濾工具條的選項吆。

    ●點擊，取消所有過濾器選項，選取一過濾功能，（如尺寸工具或圓角特征）, 然后點擊"所有過濾"，這樣就可以使用過濾器了?？梢酝ㄟ^點擊任一個不需要的過濾器來取消這種選定。
    ●選取一功能，可以選擇需要的過濾器，對該功能失效的過濾器將變成灰色，表示失效。

    技巧提示：當使用完一個過濾后，應該使用關閉該過濾器，否則，在你進行下一個選擇時，有可能你會受到限制?！　?BR>    關于使用過濾器的詳細方法，請參見《用戶手冊》

    §3.3 給零件建立切邊

    在本節中，可以利用實體轉換工具和等距實體工具來創建草繪的幾何體。然后，創建一個切邊與第二章中我們建立的實體進行裝配。

    提示：在本節中，使用選擇過濾工具將使工作變的更加輕松（見上一節：使用過濾）
    1、將零件的一個角放大，選擇零件前面的薄壁，并點擊草繪工具，新開一個草繪。此時，所選面的邊界就變亮了。


    第二部圖


    2、在草繪工具工具欄中點擊轉換工具,所選表面的邊緣就以線或圓弧的形式被投影（復制到）草繪面上。

    3、再次點擊零件前面。

    4、點擊等距實體,此時，出現等距實體對話框


    5、設置等距量為2mm,顯示向外偏置。注意偏置方向，如果方向不正確，選中"反向"標簽

    6、由于我們希望向內，因此選中"反向"標簽

    7、點擊："應用"，此時，線將被添加到草繪面上，并且，向內偏置2mm，當輪廓尺寸發生變化時，該特征將同時發生變化。

    8、點擊，新建一個拉伸切除特征。在出現的對話框中，選擇"給定深度"，輸入深度為30mm.點擊"確定"。兩組線之間的部分被切初，產生如圖所示的切邊

    §3.4 改變零件顏色

    我們可以改變一個零件或其中某個特征的顏色或外觀，步驟如下：

    1 改變零件的顏色：

    在設計樹中，選中零件名稱，點擊，出現 WINDOWS標準顏色編輯對話框。指定一種顏色，零件既變成指定的顏色。

    2 改變零件中指定面的顏色：

    選中一表面，點擊，出現 WINDOWS標準顏色編輯對話框。指定一種顏色，表面既變成指定的顏色。

    注意：以上兩種操作，只有在著色模式狀態（），才會看到效果。

    §3.5 建立裝配文件

    現在可以利用以上的兩個零件進行裝配了。

    1、如果零件：tutor1.sldprt還沒有打開，現在打開它吧。

    2、新建一個裝配文件：文件-新建-裝配

    3、點擊窗口-縱向平鋪，使窗口平鋪，將這三個文件平鋪到桌面上。關閉不用的窗口

    4、從tutor1.sldprt的特征管理樹中，拖動其圖標到裝配文件的裝配文件的管理器中（請一定要拖動到裝配文件的管理器中）。注意：在拖動過程中，圖標的形狀 。用這種拖動的方法向裝配中添加零件，會使裝配自動按照三個默認平面裝配零件

    5、拖動TUTOR2零件到裝配文件的圖形窗口，注意：當拖動零件到圖形窗口時，圖標的形狀：


    注意兩點：

    ●拖動到裝配文件的管理器中，圖標形狀為  ，說明是使裝配自動按照三個默認平面裝配零件
    ●拖動文件到裝配文件的窗口中，圖標形狀為，說明是使裝配按前視圖擺放
    保存裝配文件;TUTOR(系統將自動添加后綴：SLDASM）。

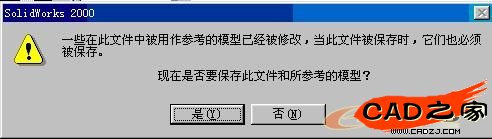

    在保存裝配或工程圖文件時，系統往往會提示下面的對話框，一般點擊"是"


    1、最大化裝配窗口，此時兩個零件文件窗口被擋住
    2、點擊，使裝配文件適應整個窗口。
    3、如果裝配中顯示了零件尺寸，則可以右鍵單擊注釋文件夾，取消顯示特征尺寸選項

    §3.6 處理裝配元件

    向一個裝配文件添加完零件后，該零件被認為是該裝配的一個元件，你可以獨立地或幾個一起對他們進行移動、旋轉等操作。

    第一個被裝配的元件按系統默認的方式被固定下來，在特征管理樹中，該零件被添加的一個前綴（固定）。該零件不能被移動，除非首先更改為FLOAT（浮動）。在管理樹或圖形區域，右鍵單擊該零件，選擇FLOAT，該零件的前綴變成（-），表明該零件處于不固定狀態。

    本節中，我們學習如何移動或旋轉零件。

    1、選擇TUTOR2零件

    2、點擊下列中的任一個：

    元件移動 ，選擇該功能，不必事先選擇零件，點擊后，可以移動任意非固定零件

    沿中心點旋轉 ,首先選擇零件（必須是浮動的），然后點擊該按鈕。

    沿中心線旋轉 ,首先選擇某零件（必須是浮動的）,然后按住ctrl鍵選擇軸線、邊或草繪線的其中之一。如果此時看不見軸線，可以點擊顯示，軸線,或顯示，臨時軸然后點擊該按鈕

    注意:本功能操作上，只有同時選擇兩個元素（零件和軸線、邊等），該功能才能使用；如果只選擇了一個零件，系統會提示錯誤信息。

    3、按需要移動或旋轉零件

    4、按如下方法退出移動或旋轉操作

    ●再次點擊該工具
    ●點擊其他工具
    ●點擊
    ●從右鍵菜單選擇"選擇"

    為改變零件的視圖方向，可以用視圖方位工具，選擇，或工具

    §3.7 零件的重合約束

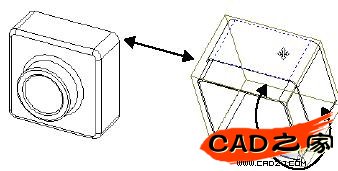

    本節中，我們?yōu)榱慵⒅睾霞s束（MATE），使這兩個零件對齊，并裝配到一起。

    1、在視圖工具箱中點擊 視圖定位，或直接按空格鍵，, 然后雙擊*等軸測

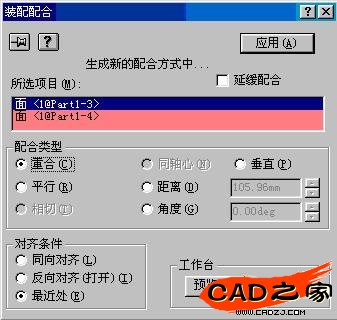

    2、在裝配工具條中點擊配合，此時會出現裝配貼合對話框

    3、


    4、點擊零件TUTOR1的頂邊，然后，點擊零件TUTOR2的切邊的外邊；在所選項目中出現待選擇的邊。

    5、在配合類型,選擇重合，在對齊條件中選擇最近處

    6、點擊;預覽,兩零件被選擇的邊一致的貼合在一起。

    7、點擊應用

    用這種方式定義的元件位置，并不是完整的，因?yàn)樵谔卣鞴芾砥髦?，該零件前面有一個（-）前綴。在用"貼合"約束裝配后，仍然存在軸向的旋轉自由，因此，還必須加入另外的約束；

    點擊 ,然后點擊零件2（TUTOR2)。注意光標的形狀 ，將零件拖動到另一邊。

    選擇零件2（tutor2),按住CTRL鍵，選擇貼合邊，并點擊,就可以沿貼合邊拖動該零件。


    §3.8 加入其他貼合約束

    1、選擇其中一個零件的一個面，然后，按住CTRL鍵，并點擊另一零件的相關的面。如圖


    2、在裝配工具條中點擊，

    3、在裝配貼合對話框中，再次選擇重合以及最近處

    4、點擊;預覽,兩零件貼合形狀如圖。


    5、點擊應用

    6、重復1~5步，按上圖中的邊選擇。

    7、保存裝配。


    用這種方式定義的元件位置，仍然不是完整的，因?yàn)樵谔卣鞴芾砥髦校摿慵懊嬗幸粋€(gè)（-）前綴。這是因?yàn)橘N合好的零件仍然能夠相對原點移動，可以加入如下約束：

    1、點擊 ,然后點擊其中一個零件。

    2、拖動整個裝配 （因?yàn)樗麄円呀?jīng)被貼合，所以可以一塊移動）

    3、在特征管理器中，右鍵點擊任意零件，然后選擇 固定,

    被選中的零件的前綴變成了(固定),另一個零件的前綴沒有了，這表明裝配位置已經被完全固定了
