Solidworks基礎入門教學(十二)零件設計-筋特征

時間:2010-11-14 23:09:05 來源:

    5、說明:
    ●對于厚度,選擇兩側對稱從草圖基準面向兩個方向對稱地拉伸筋,或選擇單一邊向一個方向拉伸。 如果您選擇單一邊,請檢查預覽視圖,必要的話請選擇反向以得到您想要的結果
    ●輸入筋的厚度,然后單擊箭頭來改變值。
    ●對于拉伸方向,選擇平行于草圖沿著基準面平行于草圖延伸,或垂直于草圖按照草圖的方向延伸。 ●注意預覽箭頭的方向,如果需要請單擊反轉材料方向復選框。
    ●對于延伸類型,選擇自然按照筋的草圖中的曲線延伸,或線性從筋的草圖以線性方式延伸。
    ●要添加拔模,請在拔模條件部分選擇加拔模角并輸入角度或單擊箭頭來改變值。
    ●如必要,請選擇向外拔模。
    ●如要利用拔模角度生成有多個輪廓的筋,請單擊下一參考直到箭頭顯示在您想要開始拔模角度的輪廓上。
    6、另一個筋特征和上面的做法一致。繪草圖時,繪制兩個圓即可。

    §12.2 平行于草圖的筋特征

    平行于草繪的筋特征,和垂直于草繪的筋特征基本相似,只不過加材料的方向是沿著草繪平行的方向(在草繪面內單向或雙向增加材料)。而垂直于草繪的筋特征是垂直于草繪面添加材料的。

    下面的圖說明了二者的不同

    基準面4是筋特征的草繪面。

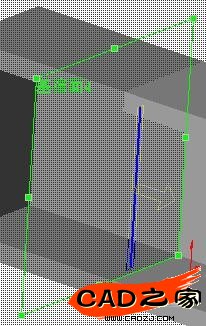

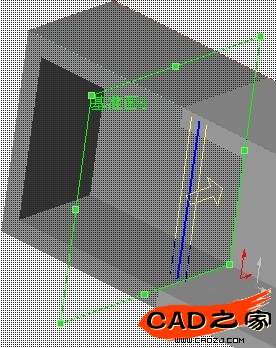

    分別選擇垂直和平行兩種不同選項的不同情況,注意圖中箭頭的方向
