prt圖檔可以帶有圖形在設計時的參數，其為UG軟件默認的打開圖檔類型，不需要通過打開－選擇格式這種步驟開啟文檔，本節經驗講解如何用UG10.0來導出prt格式的圖檔類型，歡迎學習。

1. 下圖為一份電話機的模型圖，用UG10.0打開后，其界面顯示如圖；
2.
3.

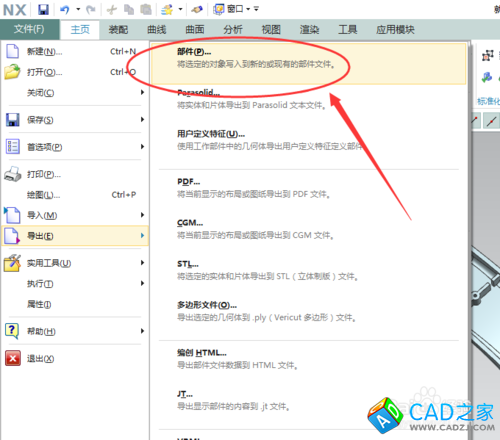

   執行prt格式文件的創建，需要從文件－導出－部件來完成；


4.

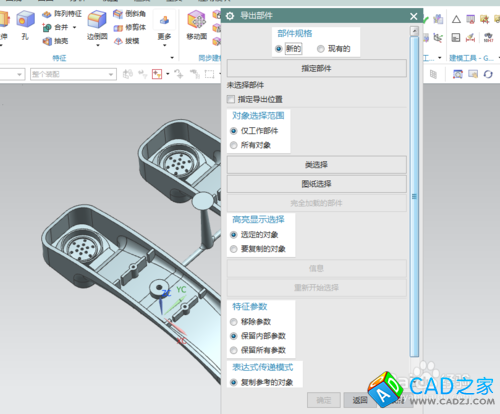

   在執行過導出部件后，其界面的對話框顯示如下圖；


5.

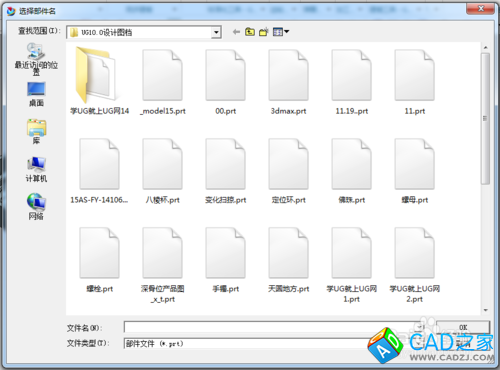

   通過指定部件，為其設置要導出的圖檔的名稱；


6.

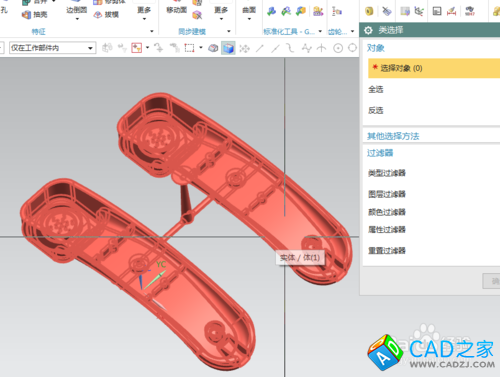

   通過類選擇，選擇要導出的部件；（可以先一個，也可以同時選多個）


7.

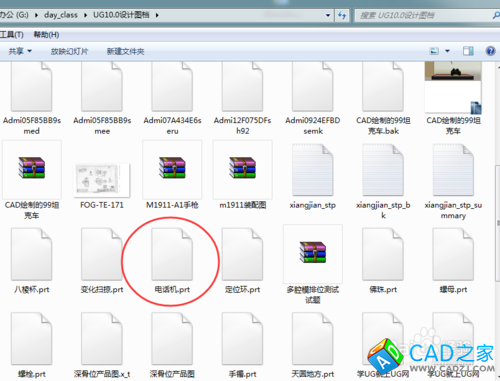

   在設置完成后，執行確定，此時prt格式的文件就導出完成了；打開電腦，看到導出的文件如圖2；




8.

   說明：

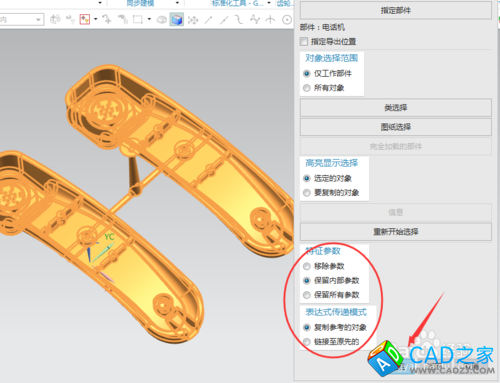

   在導出部件時，如果你繪圖中帶有參數，那么你在執行導出時選擇了保留參數，那么與要導出的那個特征帶有關聯參數的零件都將會導出，反之勾選去掉參數，那么只會導一個零件出去。
