UG在繪制螺紋的時候可以選擇標注螺紋和詳細，能非常方便的繪制出螺紋，但是還有許多非標準的螺紋這樣的方法繪制不出來，下面介紹通過掃略繪制螺紋的方法，這種方法能繪制許多特殊形狀的螺紋。

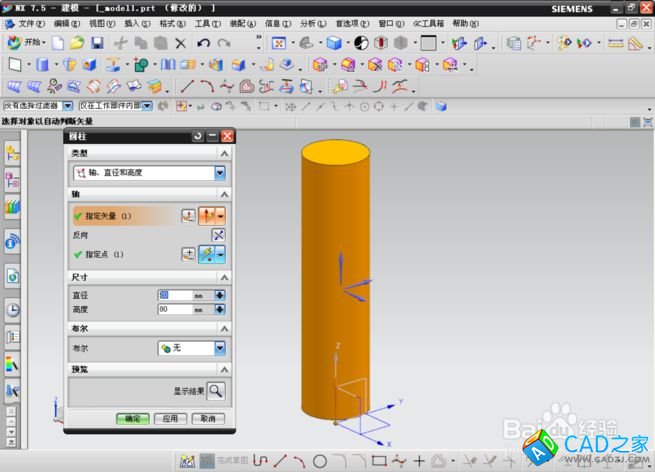

1、新建一個圓柱體——直徑20高度80——z軸距離5

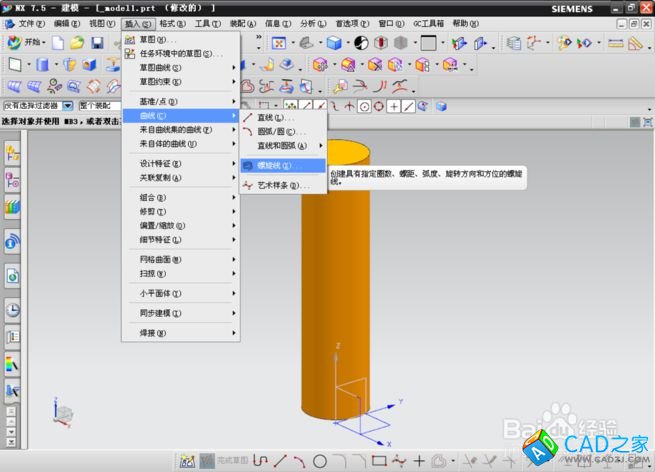

2、接著插入螺旋線作為掃略的引導線：插入——曲線——螺旋線

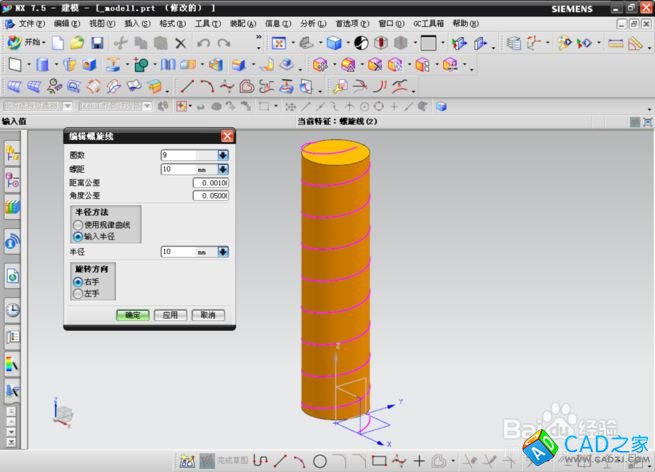

3、圈數9螺距10——半徑方法：輸入半徑10——右手——確定

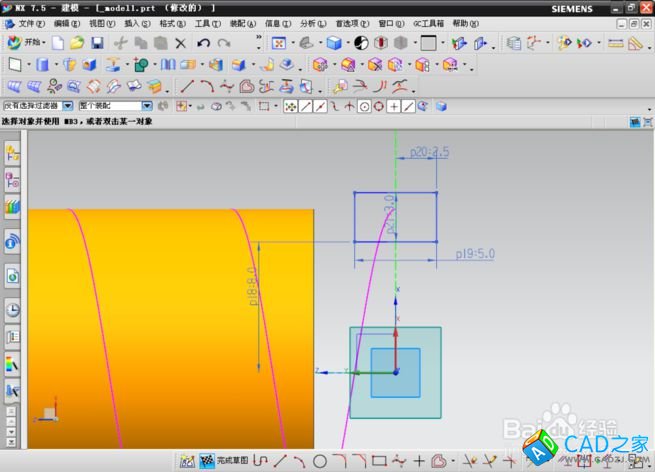

4、以x-z平面新建如圖示草圖

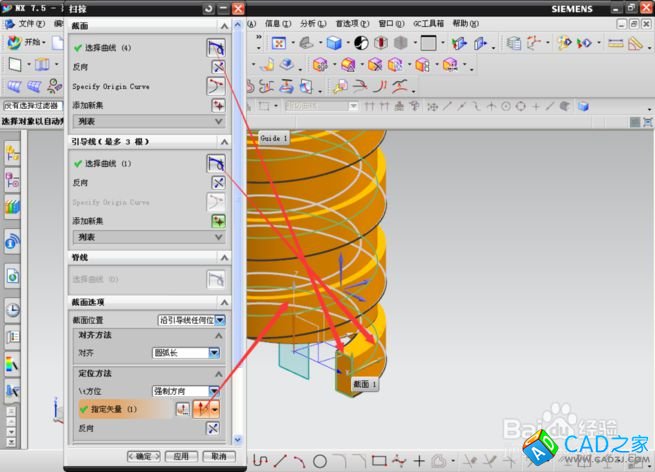

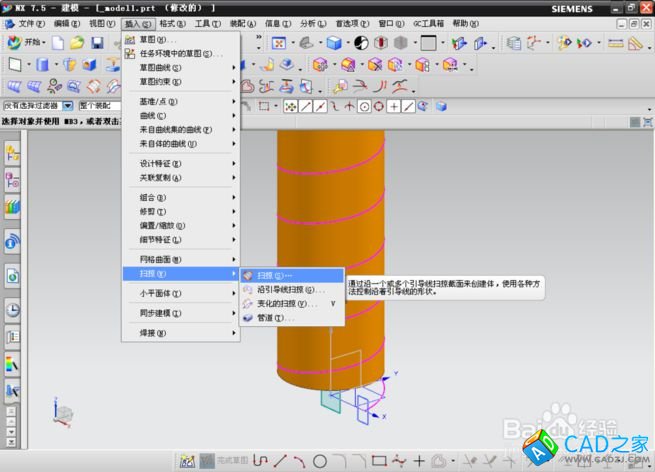

5、完成超圖——插入——掃略——掃略，設置方法如圖

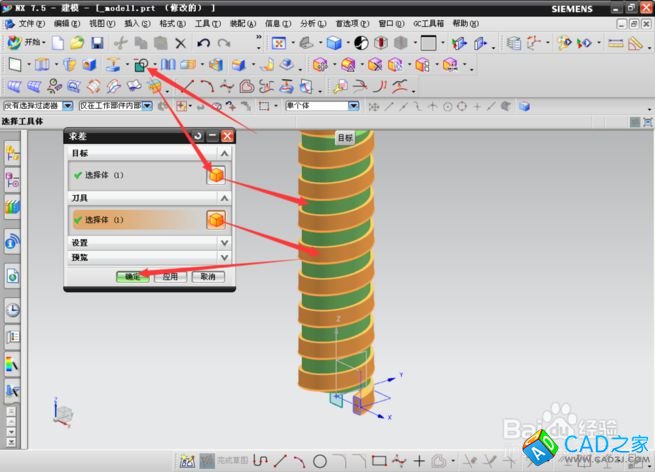

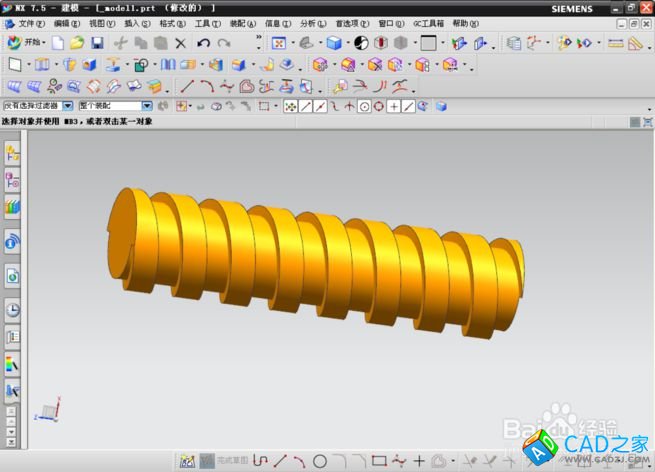

6、求差：目標選擇圓柱體，到具體選擇掃略出來的圖形，點擊確認即完成繪制。
