說來說去還是同步建模，想來這也是西門子內部正在開發7.5的緣故吧!

　　同步建模里的陣列特征現在變得關聯起來，在6.0里陣列以后還是各是各的，沒有關系，7.0里已經完全關聯了，修改一個，其它的全部跟著修改，這個概念是是好的，可俺認為應該給個選項，關聯或不關聯，否則真的遇到只想修改其中個別的，卻沒辦法斷開關聯關系，豈不是美中不足?6.0和7.0的區別看動畫吧，一看動畫啥都清楚了：

　　6.0的同步建模陣列：

　　7.0的同步建模陣列：

　　再說一個同步建模里的小小改進，只適用于線性和角度尺寸的控制，遇到恒定圓角(圓柱就不行)，可以自動識別交線進行線性或者角度標注，然后修改調整幾何形狀，之前6.0只可以撲捉邊和面的，對于此功能即便是對于圓角面來說都是有缺陷的，如果是變圓角它就不會識別了，所以用途非常有限，估計機械零件上使用比較方便，塑膠產品因?yàn)槎鄮倍?，所以比較難有實用價值!

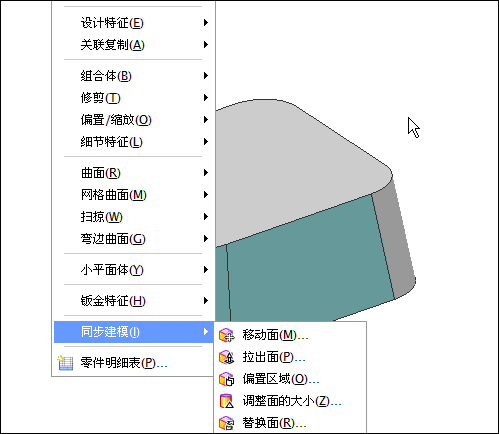

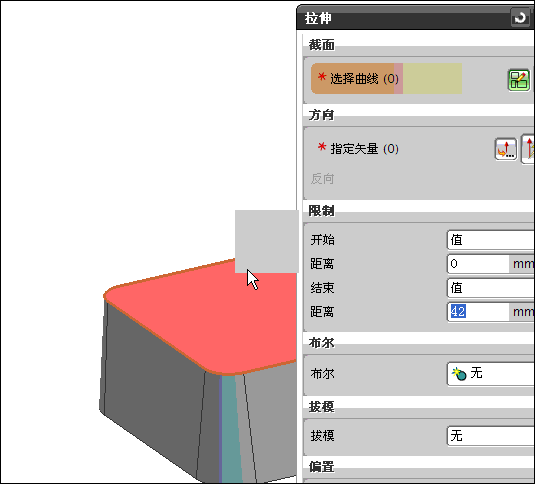

　　再看看2個新功能的結合，在一個已拔模的平面上直接拉伸一個實體，由于拔模導致外形4個角的外形不再是圓弧，所以拉出的就不再是圓角面，原因容易理解不做說明，同步建模線性尺寸去修改時，無法撲捉4個角類似圓角面的相鄰交線，這時使用同步建模替換圓角的功能，將之優化成圓角面，這時再去同步建模線性尺寸去修改，就可以識別這4個角的相鄰面交線了，進行編輯了
