再看一個同步建模的“替換圓角”的命令，它的作用就是識別圓角：

　　識別圓角在Catia早就有了，SW也有了，Proe輸入模型修復那里也有，連弱智的MC在9.1版就出現了find features的命令(不過也是雞肋)，NX單獨列出，而不是在其它命令里自己識別這是第一次吧?

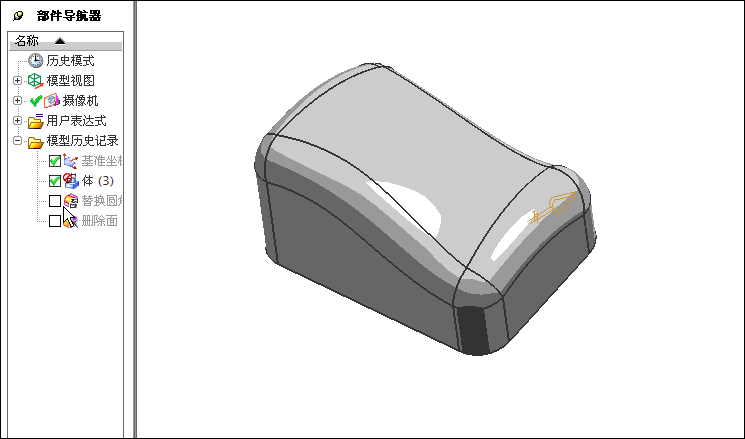

　　替換圓角命令就是把輸入非參的或者在系統里建構的類似圓角面的B曲面轉換成系統識別的圓角，看下圖的效果，很明顯一個B曲面變成了圓角，而便后在替換旁邊相關的面的時候，系統因?yàn)檎J(rèn)識它是圓角，所以替換成功，未識別前替換失敗：

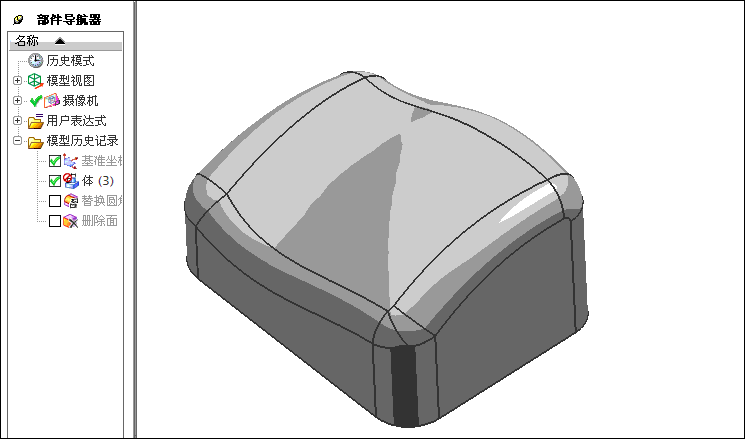

　　再看替換圓角后的作用，這些在其它系統是圓角的B曲面，本來一次性刪不掉，識別為圓角后，NX系統可以一次性刪除它了，那么對經常去圓角的人來說是一種福音：

　　當我們想編輯一組圓角的半徑，在是B曲面的時候，因?yàn)榫植繄A角系統無法識別，你是沒有辦法編輯的，替換后就可以了，注意看未識別時，調整圓角大小時有個過度圓角系統不識別，這是導致調整大小的原因：

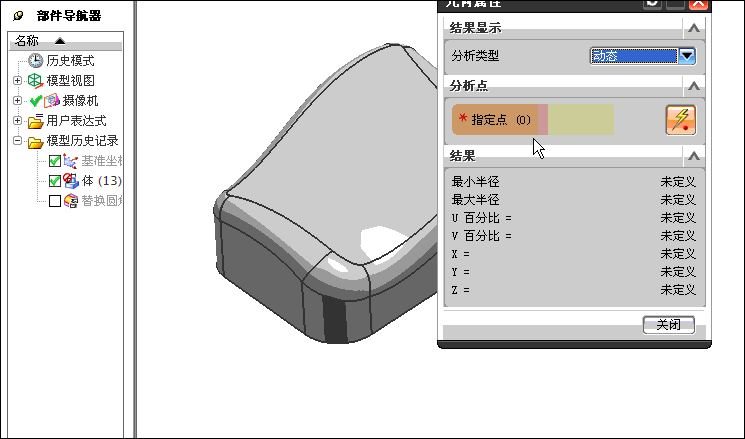

　　對于變圓角的識別會怎么樣呢?識別后居然將變圓角變成了一個恒定圓角了那么對于變圓角去除是有用的，想編輯就不行了!

　　這個命令比較簡單，所以對命令不做解釋了，對比OSD的圓角識別功能和后續修改能力NX還有很大的提升空間的!
