本文介紹了inventor重疊視圖實現方法及圖片操作相關實例。

　　1、圖例是一部件圖，有一根軸和一個軸承，加了一個插入約束。

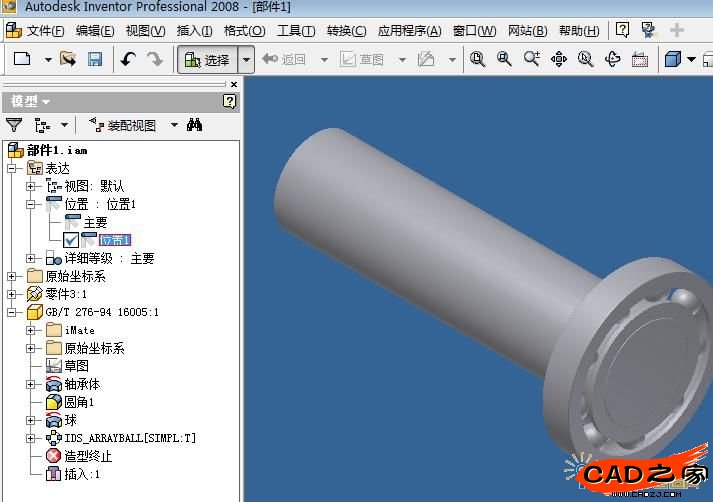

　　2、在部件的目錄樹的位置中新建一個位置，出來名稱是位置1，并且該位置已經是激活狀態。

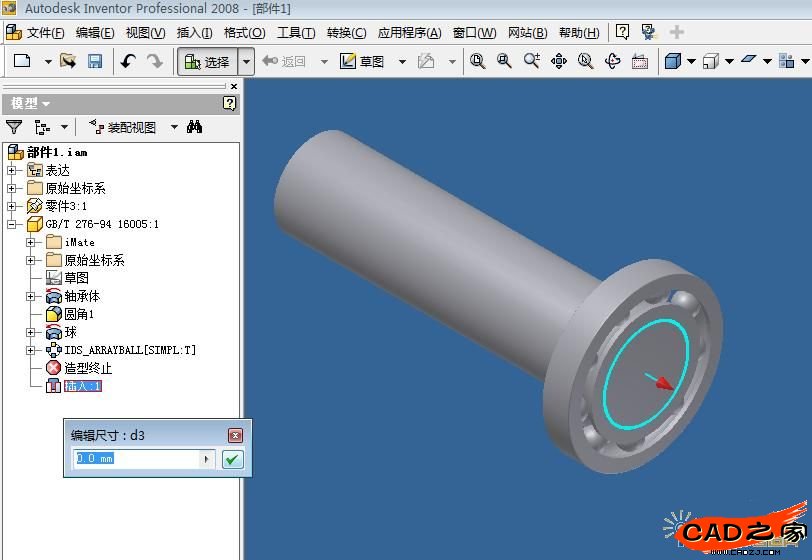

　　3、雙擊那個插入約束，出來編輯位置對話框，我將約束值改為20。(在你自己的應用中當然是改變你想更改位置的約束)

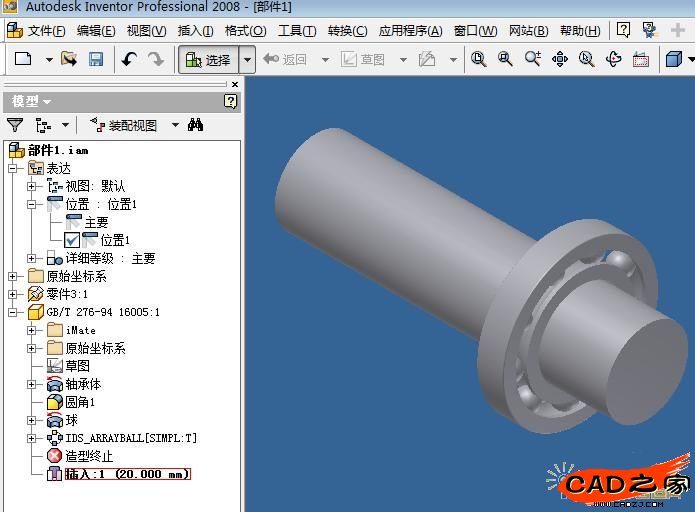

　　4、應用后，效果出來了，并且約束值變?yōu)榇志€顯示。

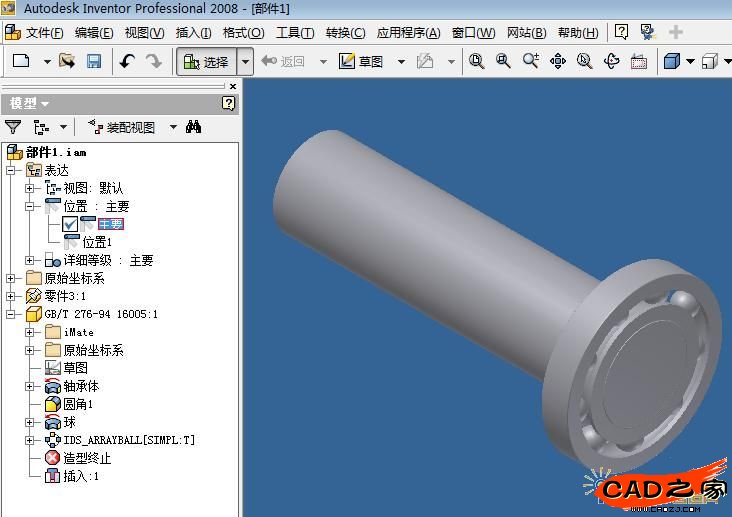

　　5、這時雙擊主要位置(激活)看看，軸承回到了原來的約束位置了，你可以來回激活看看效果的。保存。

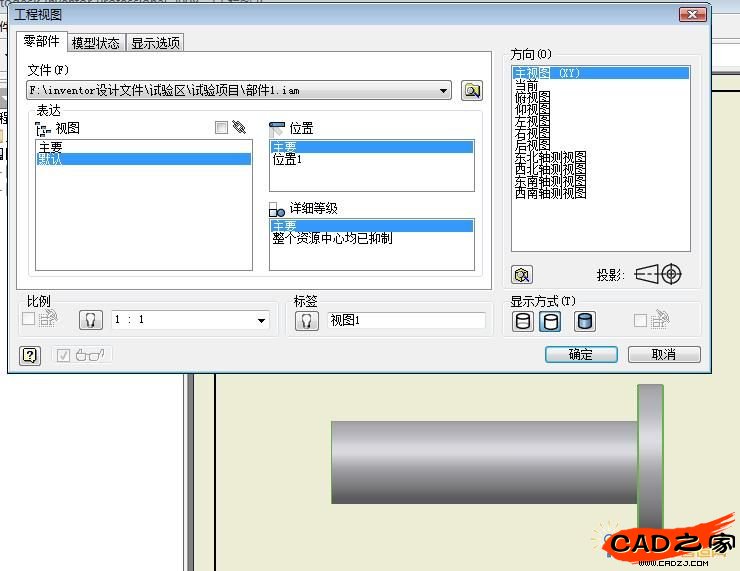

　　6、來到工程圖環境，先插入基礎視圖，看到了位置選擇里面有兩個，那就用默認主要位置吧。

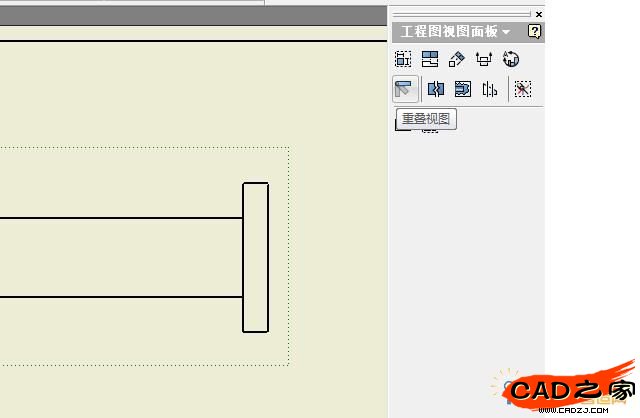

　　7、出來的是普通的一個視圖，再點工程視圖面板中的重疊視圖命令。(要你選擇視圖繼續，當然是選擇剛才那個基礎視圖)

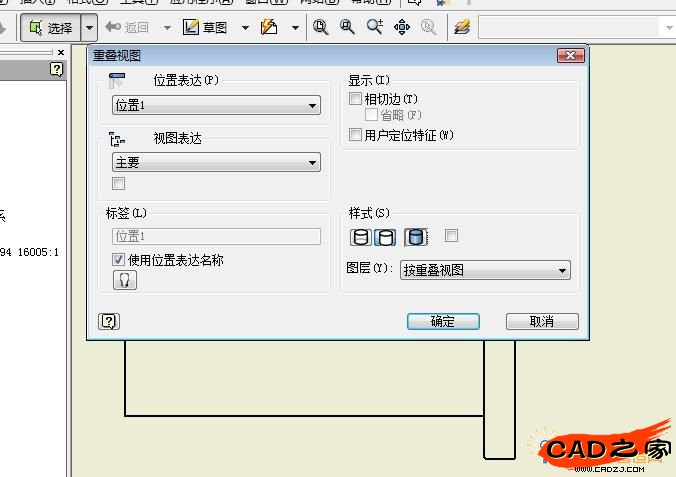

　　8、出來重疊視圖對話框，將左上角那個位置表達中的下拉框選擇為位置1。(可能不止兩個位置時，選擇為你要的位置)

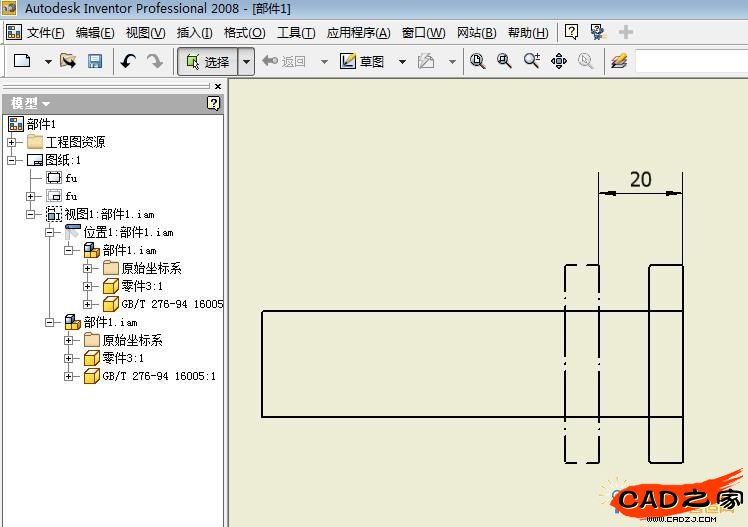

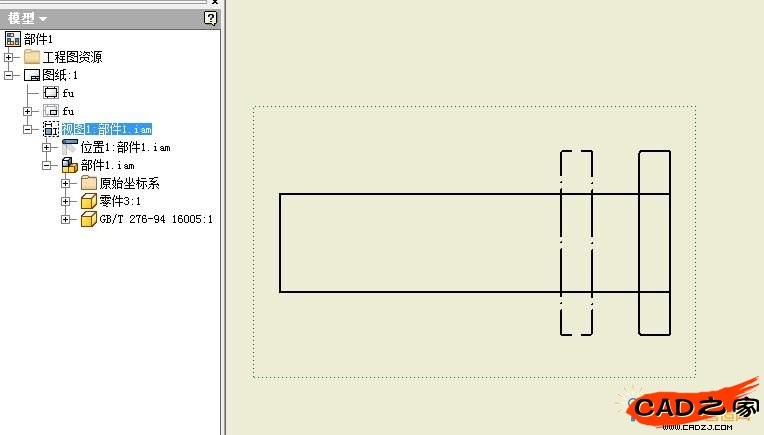

　　9、確認后出來效果了。

　　10、繼續一些操作。

　　本來是很多人都會的了，發上這個實際上是想新學的朋友能夠走少點彎路，記得發現有錯的地方請指出來。
