本文研究Visual Basic應用在數控沖程序編寫的情況

　　筆者在Visual Basic應用方面做了一些有益的探索，并且在實踐中收到了實效，現將幾個實例介紹如下，希望能夠起到拋磚引玉之作用。

　　一、自動生成零件旋轉后的程序 提高零件排版套裁靈活性

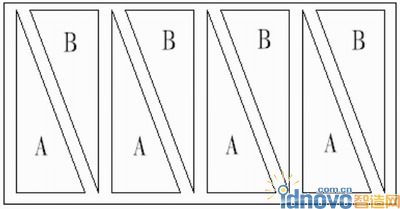

圖1

　　在實際加工過程中，經常遇到同一個零件需要按不同的方位排版，以提高材料的利用率情況。例如，圖1所示的排版方式肯定比圖2所示的排版節省材料，而在編程序時，如果按圖2的方式排版，只需要編一個數控沖程序即可完成圖2的排版方式，而如果按圖1的方式排版，則要編A、B兩個數控沖程序才能完成圖1的排版方式。

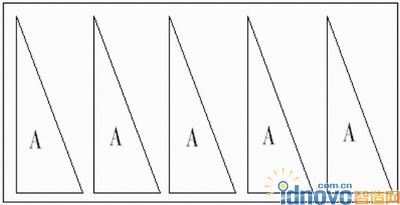

圖2

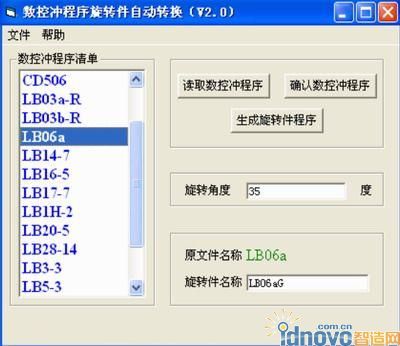

　　編A、B兩個數控沖程序顯然比較費時，在實際加工中要遠比此復雜，有沒有可能只編一個程序而通過某種方式得到另一個程序呢?筆者通過VB編寫了一款數控沖程序旋轉件自動生成的小軟件，圖3是小軟件的工作界面。通過輸入旋轉角度后，可以自動生成將零件旋轉任意角度后的數控沖程序，并且生成的程序可以直接拷入設備使用，極大地提高了工作效率。

圖3

　　二、對數控沖程序進行常規檢查 將程序編寫失誤降到最低

　　數控程序編寫完成后，其語法是否有誤，或是否存在一些常識性錯誤呢?如我公司使用的數控沖為意大利EUROTECNICA公司產品，其程序要求數值必須帶“.”，即數值為整數時必須以“.”結尾，比如將程序

　　…

　　N50 G72 X50. Y50. C60. T8 (其中T8為模具號)

　　N60 G86 I20. J60. G41 (其中I值為模具加工的輪廓長度)

　　…

　　誤寫成

　　…

　　N50 G72 X50 Y50. C60. T8 (注意：此段中X值中沒有“.”)

　　N60 G86 I20. J60. G41

　　…

　　則設備在執行過程中將把X值作為0處理，而不是作為50處理。

　　仍以上述程序?yàn)槔绻＞邽?0mm×30mm的正方形模具，顯然不能加工長度為20的輪廓。

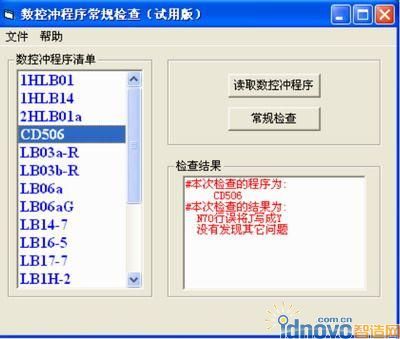

　　類似以上的問題，能否不需要人工就能檢查出來呢。筆者同樣通過VB編寫了一款數控沖程序常規檢查的小軟件，圖4是小軟件的工作界面，其使用效果同樣不錯。

圖4

　　三、結束語

　　以上列舉了兩個例子，我們還可以用VB編寫自動生成對稱件或?qū)ν环N類型的零件輸入特征值后自動生成數控沖程序……實際上，現在的數控加工設備越來越普遍，VB不僅僅在數控沖的程序編寫中可以發揮作用，在其他的數控設備的程序編寫中同樣可以發揮重要的作用。筆者也有此經驗(如我公司引進德國ELUMATEC公司的型材加工中心等)，我們不能僅僅只滿足于掌握設備制造商提供的軟件使用上，因?yàn)橹圃焐烫峁┑能浖哂衅毡樾裕绻軌驅B與數控設備的編程有機結合起來，無異于如虎添翼。本文談的是VB在數控沖程序編寫中的應用，實際上VC或其他的語言同樣也可以達到此目的，并且在其他的數控設備中同樣可以發揮重要作用，希望此文對使用數控設備的同行能夠有借鑒意義。
