在數控加工領域，編制NC程序時，為了提高程序的正確性和合理性，避免刀具與工件、夾具以及附件頭與工件或夾具等發生碰撞，需要對已經編制好的程序進行驗證。驗證手段基本上有兩種，即計算機驗證和試切驗證。針對我們生產的工件較大、且為單件小批量加工的特點，常采用空運行程序、逐段試切驗證的方式進行程序驗證，這種方法加工效率低、出錯率高。因此，現以AC64TM數控車銑加工中心機床為例，研究應用基于VERICUT的機床模擬仿真，即計算機驗證項目。

　　一、機床摸擬仿真的原理及功能

　　數控加工機床模擬仿真就是將NC程序的調試過程放到計算機上來完成。采用三維模型直觀地顯示出機床、刀具、工件以及附件等，模擬刀具、零件和機床在加工過程中的切削運動狀態，分析工件數控加工的全過程。工藝方案、數控代碼、刀具類型和切削參數不正確或誤操作導致工件報廢、刀具損壞或機床撞車等問題在數控仿真中都能被及時發現。一旦發

　　生干涉和碰撞，軟件就會以不同的方式給予提示，以便在計算機上對檢驗程序進行編輯、修改和優化，將不安全因素排除在實際加工之前，從而提高生產效率，降低生產成本。

　　二、機床模擬仿真系統的建立

　　要建立AC64TM數控車銑加工中心機床模擬仿真系統，首先要非常了解機床的結構以及各部件的相對運動關系。

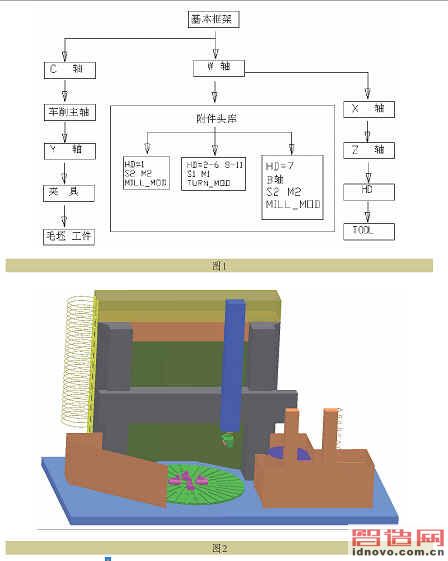

　　第一步，理清AC64TM數控車銑加工中心的運動原理。其機床結構樹配置如圖1所示。

　　第二步，測量相關尺寸，如附件頭的尺寸規格、橫梁離工作臺的初始高度及夾具尺寸等，需要模擬檢查部件一定要尺寸準確，然后在NX5.0軟件中進行機床三維實體造型，輸出各部件的*.STL文件以備用。機床結構圖如圖2所示。

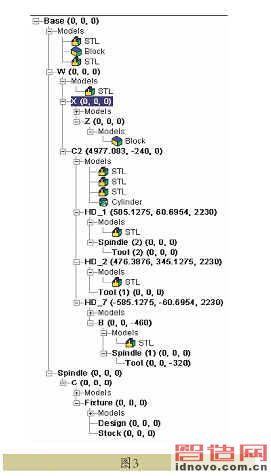

　　第三步，在模擬仿真軟件中，為機床結構樹添加各部件相應的*.STL三維模型，即上一步輸出的*.STL文件。機床建立完成，目錄樹如圖3所示。

　　第四步，選擇控制系統——西門子840D。模擬軟件本身已有控制系統的基本功能。但對于每一臺設備都有它的特殊指令，即廠家二次開發的功能，例如該機床的CR_CHANG橫梁

　　移動、TL_CHANG換附件頭及TL_MAN()換刀等，都不是控制系統本身的指令，必須經過二次開發，使用宏命令，寫出子程序。控制系統是正確模擬加工程序的前提，是對加工程序指令的處理。正確配置控制系統必須對機床的控制系統及加工工藝非常熟悉，對于機床的特殊指令的處理，需寫大量的宏指令及子程序。解決這些問題，既要熟悉二次開發編程、數控加工編程和操作系統等相關知識，還要掌握仿真軟件的應用。

　　第五步，建立刀具庫。建立刀具庫，包括建立刀具、刀柄及刀片等部分，定義刀具、驅動點和裝夾點，建立完備數控機床所配刀具庫(由于時間和精力所限，我們僅建立了幾種刀具)。刀具庫的建立是一個長期的工作，每購置新的刀具、刀柄，就要及時地添加，方便以后調用。

　　三、模擬軟件的使用方法

　　建立了機床、控制系統和刀具庫后，就具備了仿真的基礎條件。要實現機床加工工件的模擬仿真，還需對模擬軟件進行設定，如程序中需要的變量、加工基準(G54～G57)，刀具半徑補償、長度補償?shù)龋约皺C床零點、換刀具和初始化位置等都要預先設定。

　　進行模擬仿真的工作流程一般為：打開模擬軟件→建立新文件，指定文件屬性→選擇已配置好的模擬機床→選擇已配置好的控制系統→選擇所使用刀具庫(注意刀具號與程序中所用對應刀具必須一致，與程序中刀尖位置要對應)→選擇模擬加工G代碼程序→添加毛坯工件、夾具到機床上，按照實際需要裝夾位置放好毛坯工件→進行各種基礎設定→開始模擬仿真→檢查錯誤→編輯程序→模擬仿真→優化程序→仿真結束→輸出車間文檔及刀具清單。

　　四、應用實例

　　模擬軟件輔助編制的程序，以啟閉機的卷筒繩槽加工為例。

　　(1)按工藝要求，卷筒的兩端繩槽要在AC64TM數控車銑加工中心上進行加工，由于繩槽是折線，很難手工編程，需要用軟件輔助編程，使用的軟件是UG NX5.0。根據卷筒的圖樣進行三維建模及數控編程，經過后置處理，生成AC64TM數控車銑加工中心的NC程序。

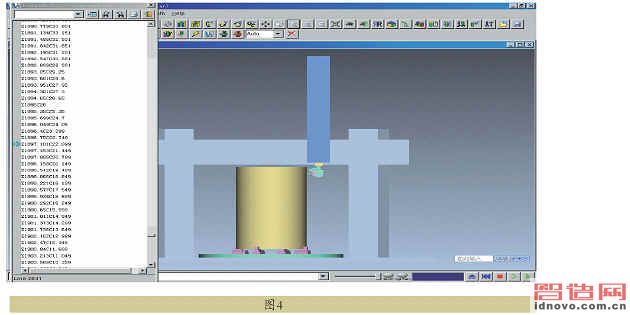

　　(2)打開模擬仿真軟件，選擇已配置好的模擬機床，對NC程序進行機床模擬仿真加工(為了提高仿真加工速度，非碰撞檢查部件關閉)，如圖4所示。檢查程序是否能正確運行，加工時是否干涉、是否扎刀。利用VERICUT軟件的自動比對功能，將設計模型通過STL格式引入VERICUT軟件中，使設計模型與仿真模型重合，然后設置過切容差和殘余容差，進行計算，得出過切區域及殘余區域，以檢查過切或殘留情況等。檢查后得到的合理NC程序，隨刀具清單、工藝文檔等傳輸?shù)杰囬g，等待數控加工。

　　五、結論

　　模擬仿真檢驗了工件裝夾、機床運動、刀具、刀柄及機床附件等機構的運動過程，避免了相互之間碰撞和干涉。這種程序驗證方法既提高了NC程序的可靠性，減少了程序在機床上的調試時間，確保了制件的加工質量，又減輕了工藝編程人員的工作壓力和勞動強度，提高了工藝員的編程效率，還為以后越來越復雜的數控加工程序的驗證提供了方法，也使我們的數控加工登上了一個比較高的平臺。
