今日發個帖子，談?wù)勅绾巫鰴C(jī)械零件的平面軸測圖。實際工作的應用經驗嘛。

準備工作：

1、 機械基礎知識：

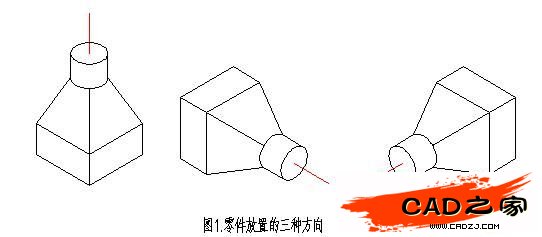

在機械零件的軸測視圖中，圓是以橢圓表示的，可分為三個方向（見圖1），橢圓的長短軸之比為12.2：7，這是一個常數，必須記著！用這種比例的橢圓所繪軸測圖最為真實，相當于三維效果。其余尺寸按實際尺寸繪制！

圖1

2、 繪圖環境設置：

右鍵點擊電腦工作界面下方的“對象捕捉”，再左鍵點擊對話框中的“設置...”，將“極軸追蹤”中的“增量角”改為15度（或30度）即可。其它設置，如“線型”、“對象追蹤”等隨喜好而定嘛。

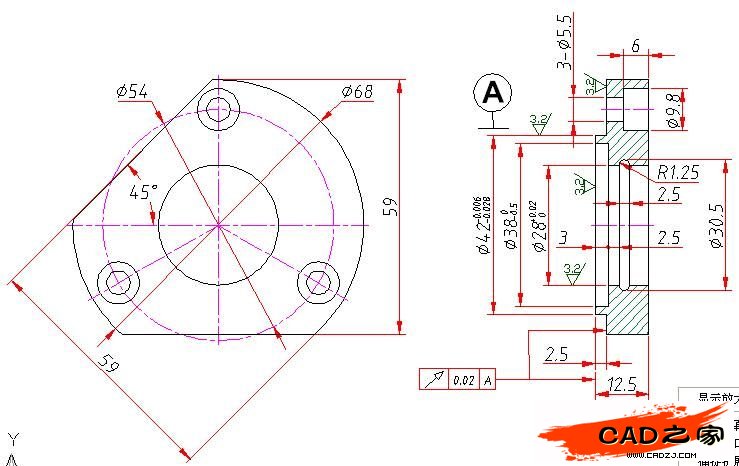

3、 零件素材圖紙：準備好欲畫軸測圖的圖紙（見圖2）。

圖2

開始繪圖：

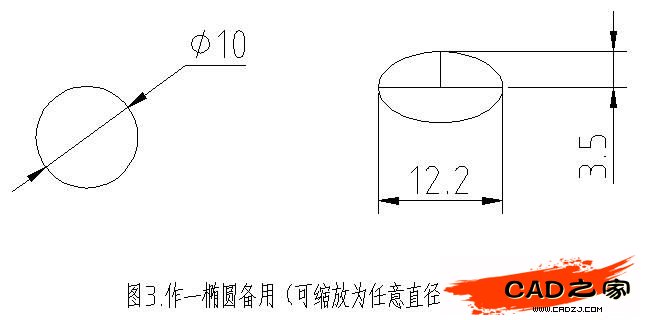

1、 先繪一Φ10圓的橢圓（見圖3），此后繪圖中可縮放成不同直徑的圓的橢圓。很方便的技巧喲！此后繪圖中，需要用到橢圓時，請復制第一步中的橢圓進行縮放和旋轉。

圖3

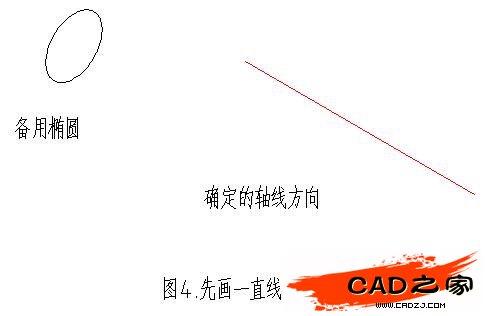

2、 按制圖規律，確定一條軸線（見圖4）

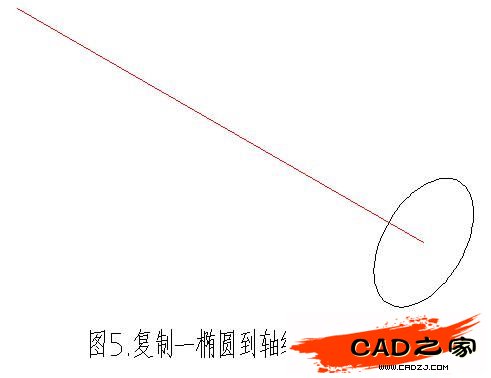

3、 復制一橢圓到軸線的端點（見圖5）

圖5

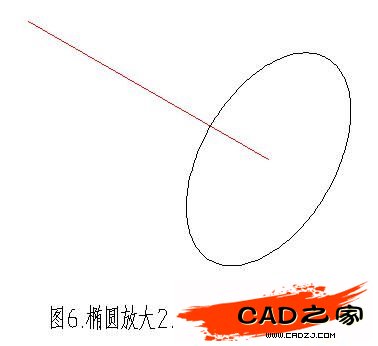

4、 先按內孔尺寸Φ28放大橢圓（即放大2.8倍）（見圖6）

圖6
