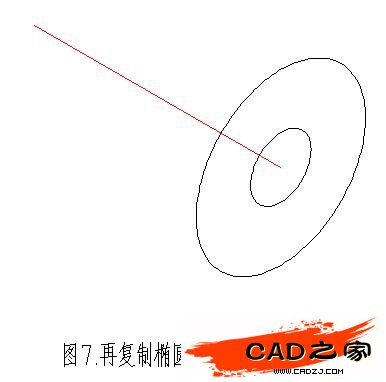

5、 重復步驟3，復制一橢圓至軸線端點（見圖7）

圖7

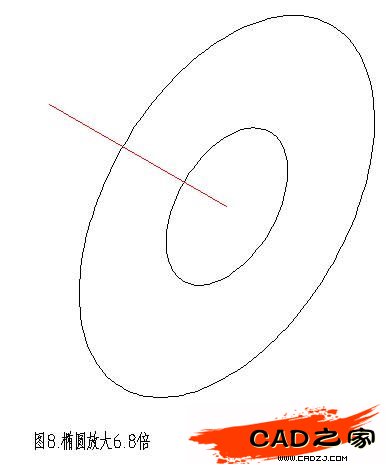

6、 按外徑尺寸Φ68放大橢圓（即放大6.8倍）（見圖8）

圖8

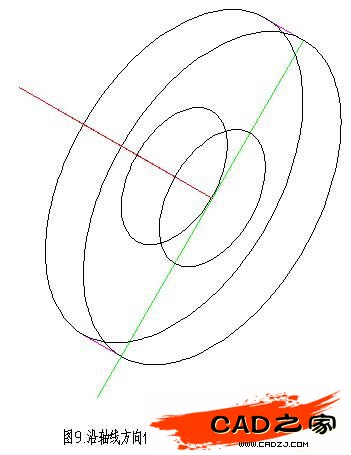

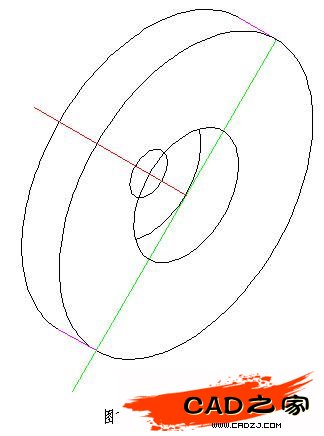

7、 畫零件的厚度10（=12.5-2.5）.只需將兩橢圓沿軸線放向移動10（見圖9）即可（先選擇，再點擊移動按鈕，再輸入距離數據），作外圓的切線，如圖，先畫出橢圓的長軸，再向另一橢圓引切線。

圖9

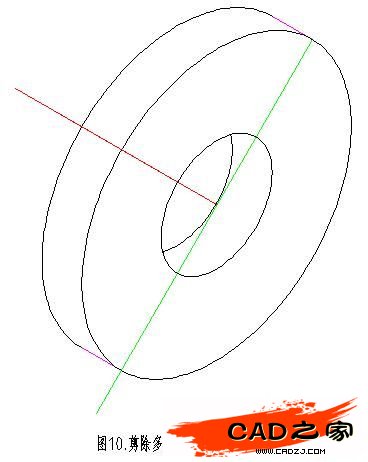

8、 剪掉多余的線條或不可視的線條（見圖10）

圖10

9、 重復步驟3，復制橢圓至圖示位置（偏移10之后的圓心），作零件左端的臺階，注：有可能是不可見的線，其實根據經驗可以判斷出是不可見的。不可見之線是不用繪出的。（見圖11）

圖11

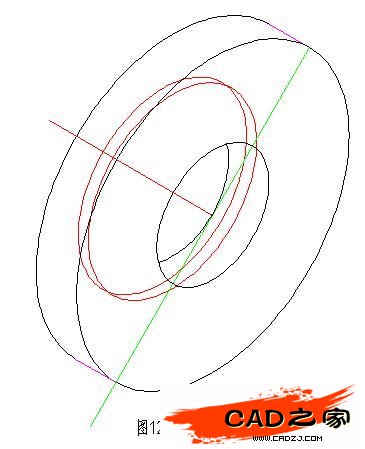

10、 按圖尺寸Φ42放大，并偏移2.5.注：如果左端臺階不可見，則不必畫出。圖示紅線橢圓即零件左端的臺階，不可見而被刪除。（見圖12）

圖12

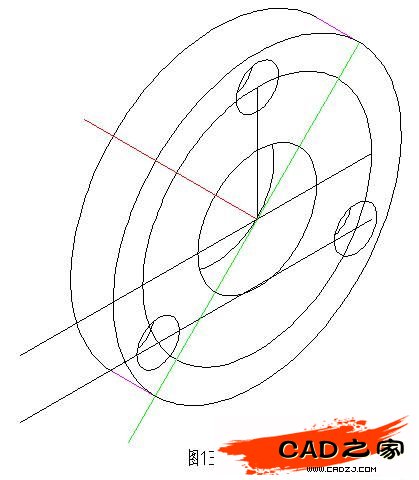

11、 繼續畫三小孔（見圖13）（注：按實際尺寸推移，是很重要的！見圖中輔助線）

圖13

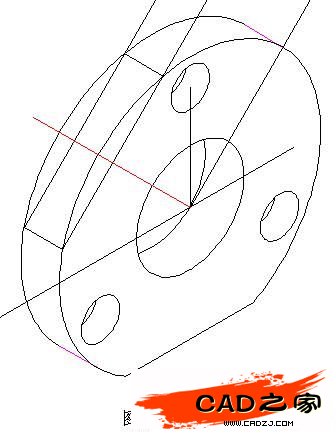

12、 畫零件的缺邊（按尺寸推移）（見圖14）

圖14

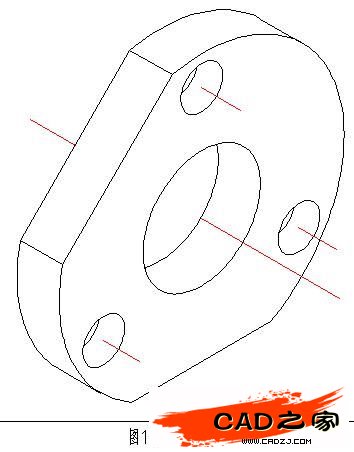

13、 剪掉多余的線條，并補畫零件左端的Φ38可視輪廓線。至此完成（見圖15）

圖15
