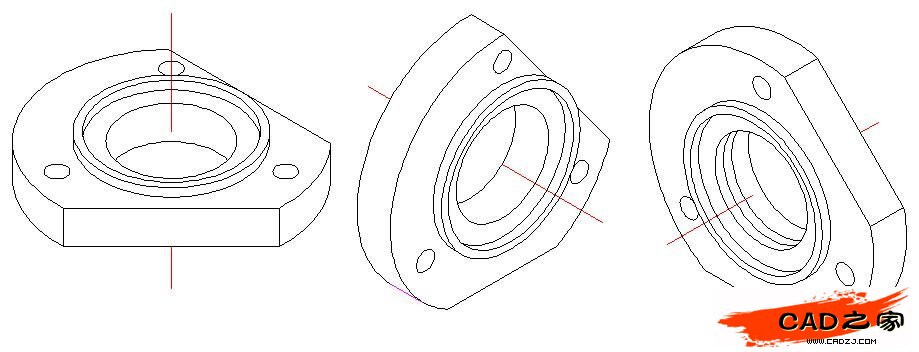

14、 其它方向的軸測圖如下：（見圖16）

零件特殊細節的畫法：
倒圓角、倒直角與螺紋的畫法
倒圓角，最好用橢圓按方向繪制，有時為了省事，直接使用“倒圓角”工具，但不夠真實。
倒直角，按尺寸繪制，不可直接使用“倒直角”工具。
螺紋畫法，用橢圓按螺距平移即可，不必講究，只表示螺紋的大致意思嘛。
彎管零件的畫法：在拐角處結合圓畫相貫線會更真實一點。

圖16

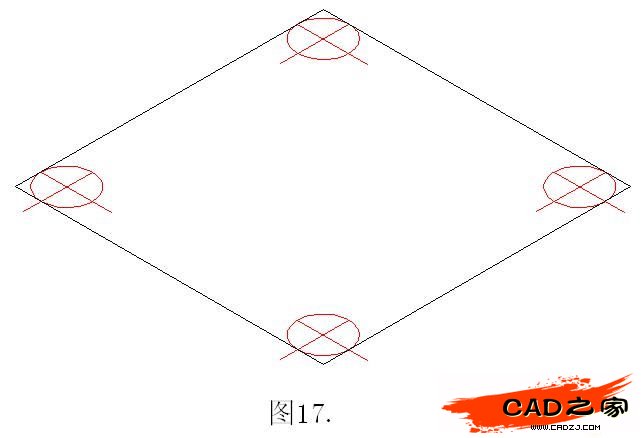

圖17

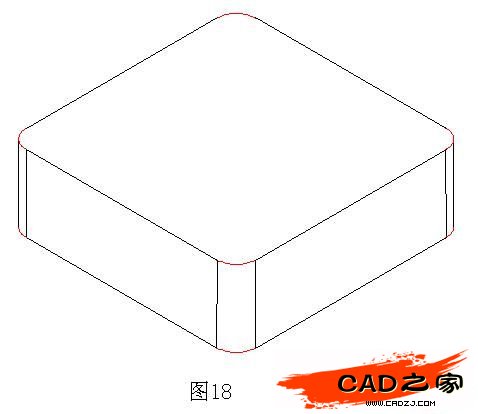

圖18

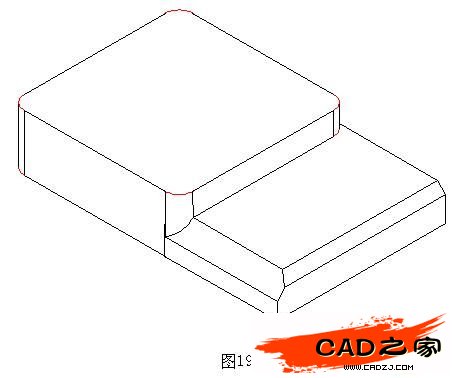

圖19

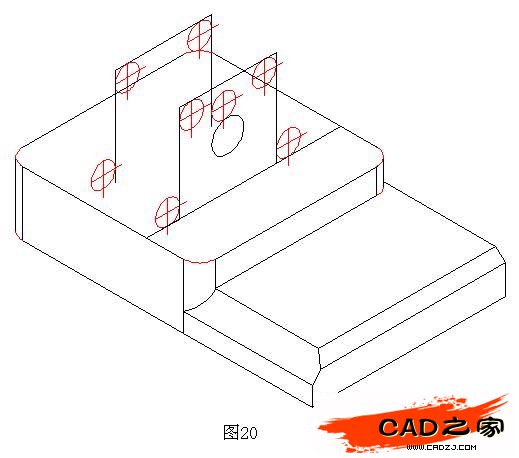

圖20

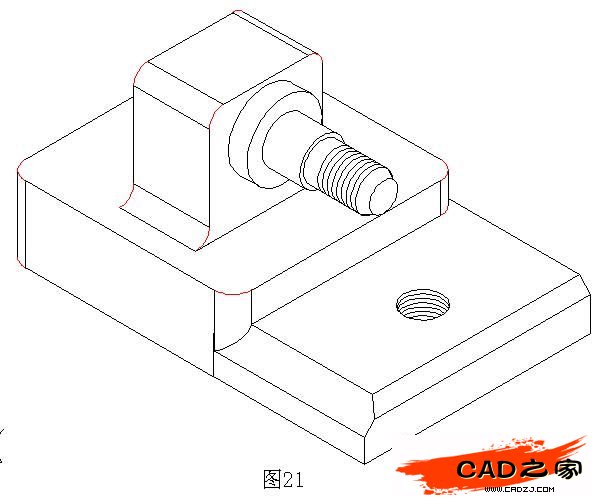

圖21

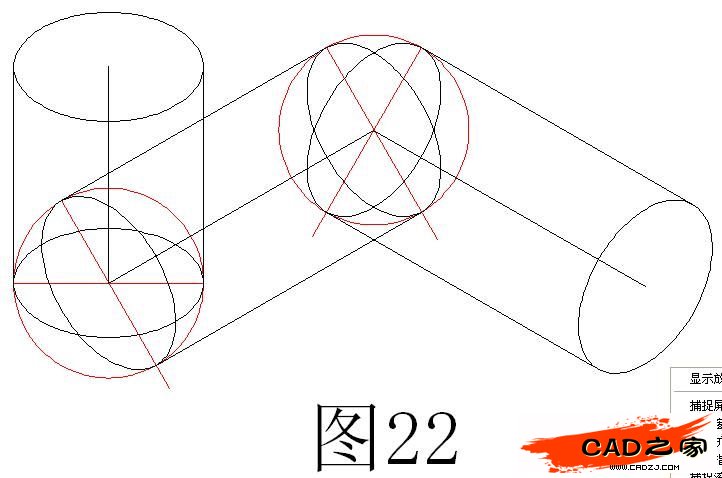

圖22

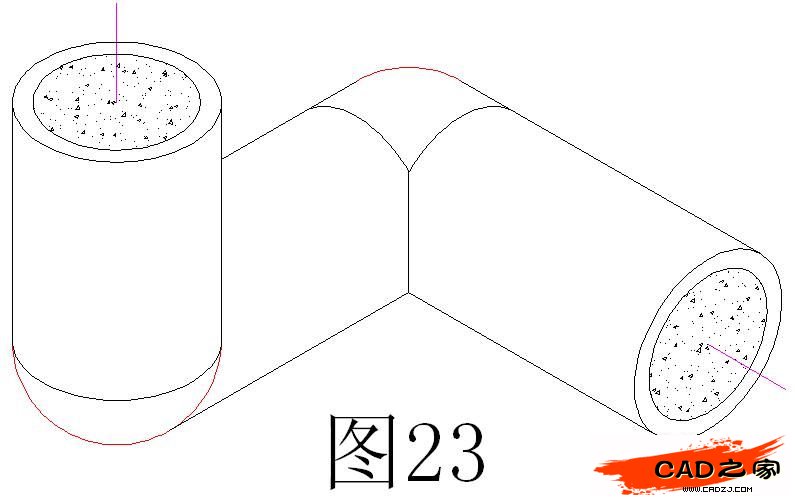

圖23

題外話：在實際 工作中，我采用二維軸測圖替代三維軸測圖的好處是：文件??；布局方便；相同零件在不同文件中插入快捷；零件與零件之間的連線亦好繪制。缺點：輪齒畫法復雜。

機械圖紙中繪出軸測圖，方便操作工認識零件形狀，識圖能力可以略低，出錯率小。我們公司一般采用平面圖+軸測圖的形式。

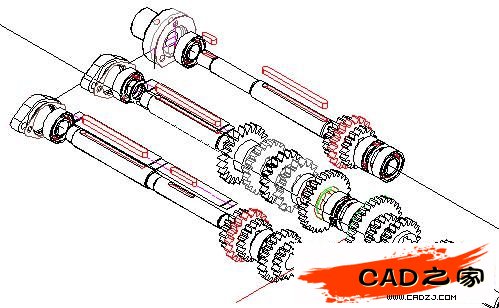

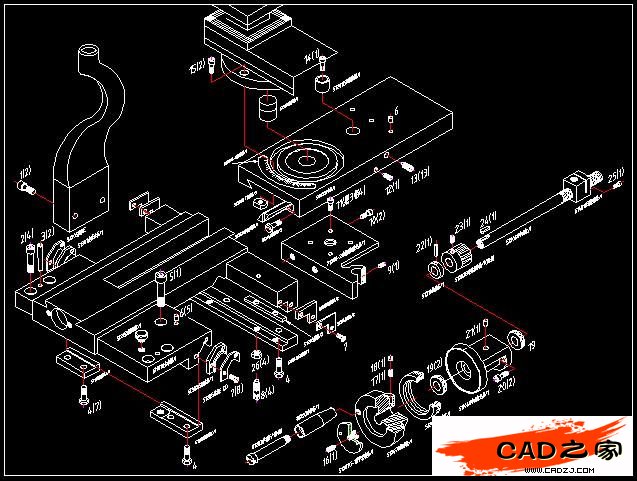

圖24為半成品三維圖，圖25為半成品二維圖。

圖24

圖25
