巧用AutoCAD準確再現不規則材料圓弧邊

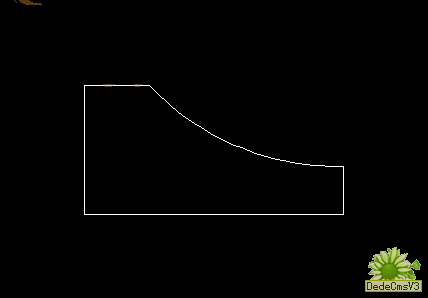

通常筆者所做的排料圖是做在長方形的鋼板上，可是有時也會遇到僅僅做小量的排料圖的情況，這時使用四米長的整塊鋼板一定會被老板罵的，怎么辦？去車間找邊角料唄……找到了邊角料又有了難處，不規則鋼板如何在CAD上表現出來呢？細看這塊鋼板，為如下形狀（如圖）。
可是手邊只有一把卷尺，怎么能得到它的圓弧形的那一邊呢？

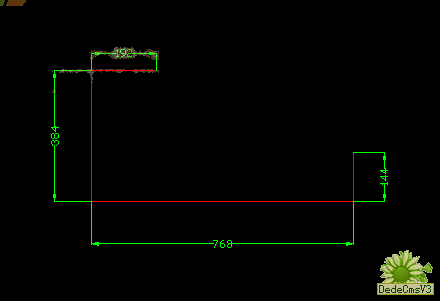

不管它，先做出幾條直邊的長度再說，根據卷尺測量的數值，畫出幾條直邊如下：
