step 01 切換到圓命令，按住Ctrl鍵并單擊鼠標右鍵，在彈出的臨時捕捉菜單中選擇[兩點之間的中點]命令。

step 02 在左邊線段上單擊選擇一個點，然后在右邊線段上單擊選擇另一個點，此時AutoCAD便能計算出這兩點間的中點，接著進行繪制即可，如圖8所示。

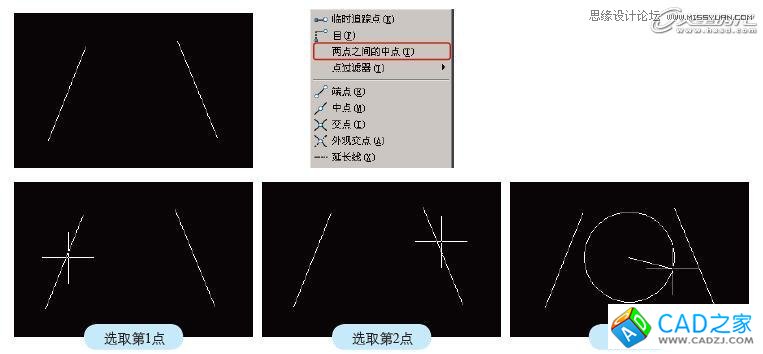

圖8 [兩點之間的中點]命令操作

6.對象捕捉追蹤

對象捕捉追蹤的快捷鍵是F11。

1>對象捕捉與對象捕捉追蹤的區別

對象捕捉與對象捕捉追蹤之間有什么區別呢?

01 可以說，對象捕捉是追蹤的基礎，只有啟用了對象捕捉模式后才能從對象的捕捉點進行追蹤。

02 所謂的追蹤就是，沿著基于對象捕捉點的對齊路徑進行追蹤。已獲取的點將顯示為一個加號 (+)，一次最多可以獲取七個追蹤點，可以通過按住Shift鍵配合單擊右鍵來選取臨時追蹤點。

03 獲取點之后，水平或者垂直移動鼠標可以看到一條虛線，這就是追蹤“路徑”。

2>對象捕捉追蹤的用法

在[草圖設置]對話框的[對象捕捉]選項卡下方，小燈泡圖標旁列出了對象捕捉追蹤的使用方式。

下面以繪制直線為例，簡單介紹對象捕捉追蹤的使用方法。

step 01 設置對象捕捉模式為[端點]，在視圖中繪制一根線。

step 02 繪制另一根線，首先確定第1點，移動光標在上一步繪制時線段上捕捉線上的一個端點，當出現捕捉的圖標時，水平或垂直移動鼠標，會發現端點在水平或垂直方向上會延伸出一

根虛線，這就是追蹤的路徑，此時可以沿著該路徑在其上確定線段的第2個點，將其繪制出來，如圖9所示。

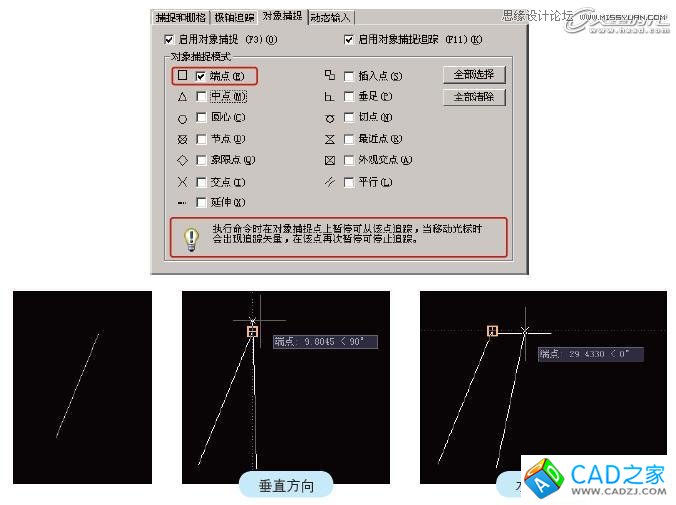

圖9 對象捕捉追蹤操作

7.動態輸入

DYN即動態輸入，快捷鍵是F12。

8.線寬

線寬沒有默認的快捷鍵，該命令是一個開關，即顯示/隱藏線的寬度。在AutoCAD中，即使為各個圖形設置了不同線寬的數值，默認狀態下是不作顯示的，只有啟用了[線寬]命令，才能在

視圖中顯示。設置線寬值為1.00毫米的圓在啟用和關閉[線寬]命令時的顯示如圖10所示。

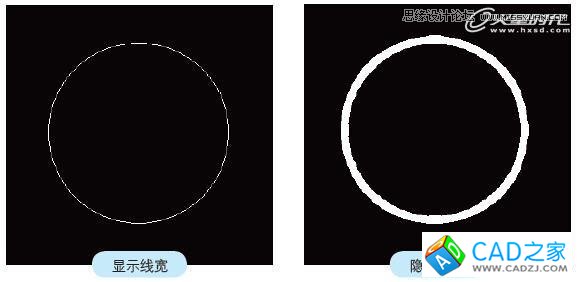

圖10 顯示/隱藏線寬

二.坐標系統

無論是繪圖還是編輯圖形，坐標系統的作用都是相當重要的。在AutoCAD中，坐標系統可以分為兩類，分別是笛卡爾坐標系統和極坐標系統，如圖1所示。在這兩類坐標系統下，又可以分

為絕對坐標和相對坐標。

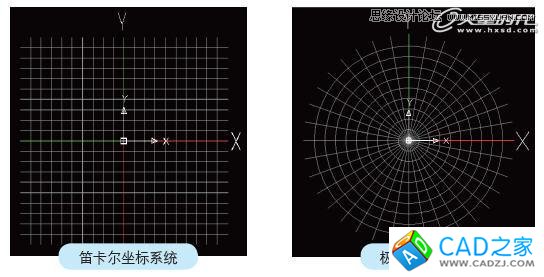

圖11 AutoCAD中的兩類坐標系統
