所謂視口就是指顯示用戶模型的不同的視圖區域，可以將整個繪圖區域劃分成多個部分，每個部分作為一個單獨的視口。各個視口可以獨立的進行縮放和平移，但是各個視口能夠同步的進行圖形的繪制，對一個視口中圖形的修改可以在別的視口中體現出來。通過單擊不同的視口區域可以在不同視口之間進行切換。

一、平鋪視口。

平鋪視口是指在當前模型空間中顯示兩個或者多個視口（各個視口之間不發生互相重疊）。在模型空間中，可以將一個圖形區域拆分成一個或多個相鄰的視口。平鋪視口的邊界不能進行調整。

二、視口對話框。

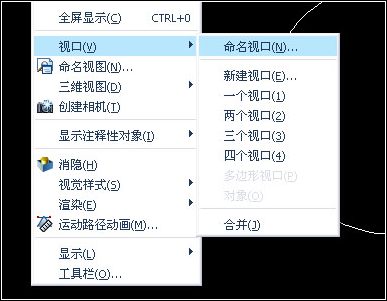

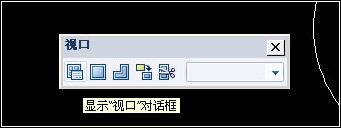

可以通過以下方法打開“視口”對話框。1、菜單欄【視圖】——“視口”——“命名視口”。2、單擊“視口”工具欄上的“顯示視口對話框”圖標。3、在命令行中輸入vports并回車。





“視口”對話框中可用的選項取決于是模型空間視口（“模型”選項卡）還是布局空間視口（“布局”選項卡）。

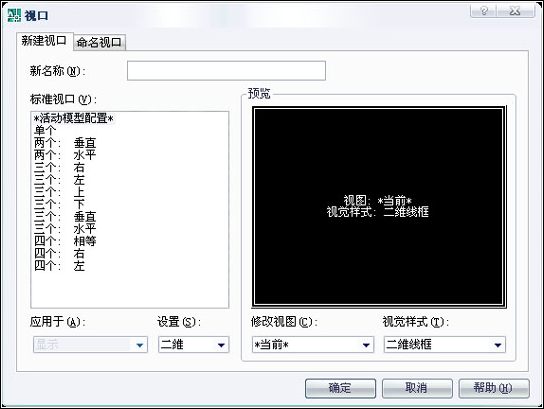

模型空間的“視口”對話框。



（一）“新建視口”選項卡。

1、新名稱：為新建的模型空間視口指定名稱。

2、標準視口：列出并設定標準視口的配置。

3、預覽：顯示選定視口配置的預覽圖像，以及每個單獨視口的缺省配置視圖。

4、應用于：將模型空間視口配置應用到整個顯示窗口或當前視口。列表選項為“顯示”和“當前視口”， 默認“顯示”選項。

（1）顯示：將視口配置應用到整個顯示窗口。

（2）當前視口：將視口配置僅應用到當前視口。

5、設置：指定二維或者三維設置。

6、修改視圖：用從列表中選擇的視圖替換選定視口中的視圖。

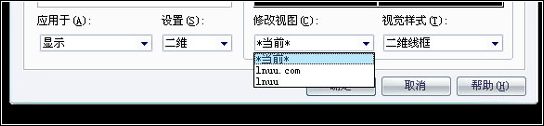

如果上述的“設置”從列表中選擇“二維”，則“修改視圖”列表中可以選擇命名視圖。

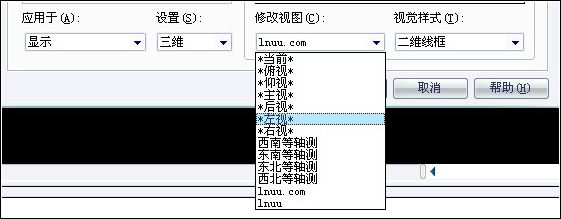

如果上述的“設置”從列表中選擇“三維”，則“修改視圖”列表中可以選擇三維標準視圖和命名視圖。



7、視覺樣式：將視覺樣式應用到視口。視覺樣式包括：“當前”、“二維線框”、“三維隱藏”、“三維線框”、“概念”和“真實”。

（二）命名視口選項卡。

顯示圖形中已保存的模型空間視口配置。可以對視口進行“恢復”、“刪除”和“重命名”管理。

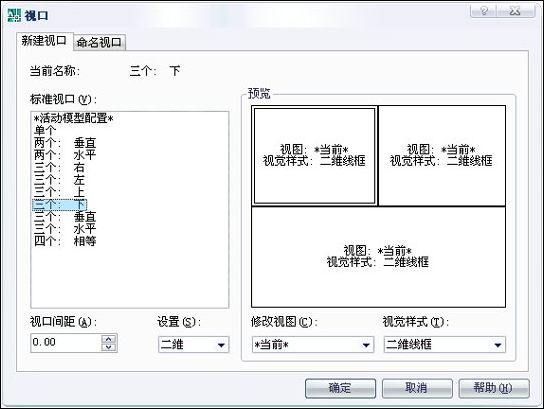

布局空間的“視口”對話框。



1、視口間距：指定布局視口之間的間距。

三、創建平鋪視口。

在繪圖的過程中，要將當前的圖形分成一個或多個平鋪視口。

1、在命令行中輸入vports并回車，或者菜單欄【視圖】——“視口”——“新建視口”。

2、彈出“視口”對話框，在“新名稱”文本框中輸入名稱。

3、在“標準視口”列表中選擇需要的視口配置名稱，選擇后的視口配置將在“預覽”區中顯示。

4、從“應用于”下拉列表中選擇“顯示”或者“當前視口”，從“設置”下拉列表中選擇“二維”或者“三維”。

5、單擊“預覽”區域中的各個視口預覽圖，然后設置相應的“修改視圖”和“視覺樣式”選項。#p#分頁標題#e#

6、最后單擊“確定”即可。

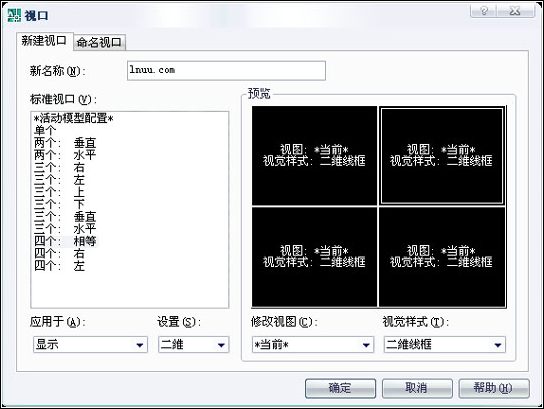

“視口”對話框如圖設置。

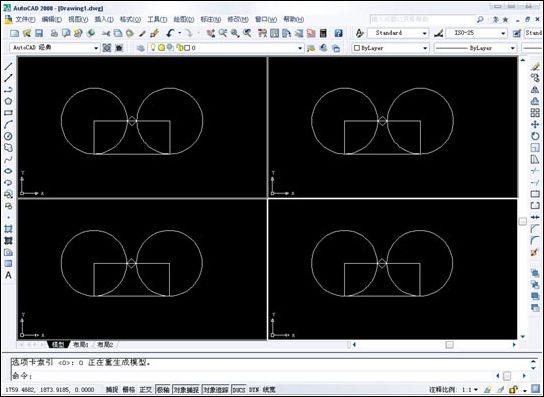

繪圖區效果如圖。



視口創建以后，可以對視口進行拆分、合并等操作。

四、拆分視口。

1、先選擇需要拆分的視口（用鼠標單擊選擇即可）。

2、菜單欄【視圖】——“視口”，選擇拆分的數目。

3、然后根據命令行提示進行操作。

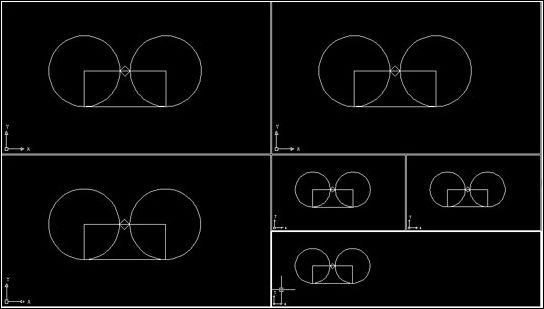

比如，選擇右下角的視口，然后菜單欄【視圖】——“視口”——“三個視口”，然后再根據命令行的提示進行操作。效果如圖。





五、合并視口。

1、菜單欄【視圖】——“視口”——“合并”。

2、選擇要保留的視口。（比如選擇左下角的視口）。

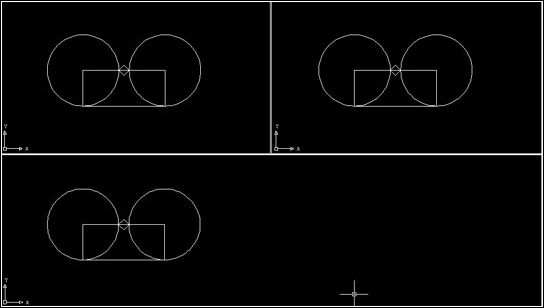

3、然后再選擇相鄰視口（比如選擇右下角的視口。不能選擇不相鄰的視口），將其與第一個選擇的視口合并。





六、恢復到當個視口。

可以通過以下方法恢復到單個視口的狀態。1、菜單欄【視圖】——“視口”——“一個視口”。2、單擊“視口”工具欄上的“單個視口”圖標。3、在命令行中輸入-vports并回車，然后輸入si并回車。

七、其他視口操作。

菜單欄【視圖】——“視口”——“多邊形視口”和“對象”選項，以及工具欄上的“將對象轉換為視口”和“裁剪現有視口”等操作，只能在“布局”空間內可用。

八、保存視口配置。

可以將設置好的視口配置保存，這樣當需要使用的時候就不必重新設置視口。保存視口與創建視口步驟基本一致。

1、在命令行中輸入vports并回車，彈出“視口”對話框。

2、在“新名稱”文本框中輸入名稱，最后單擊“確定”即可。

八、恢復視口配置。

在繪圖的過程中可以將已命名的視口進行恢復。

1、在命令行中輸入vports并回車，彈出“視口”對話框。

2、在“命名視口”選項卡中的“命名視口”列表中選擇要恢復的視口名稱，最后單擊“確定”即可。

八、刪除和重命名視口。

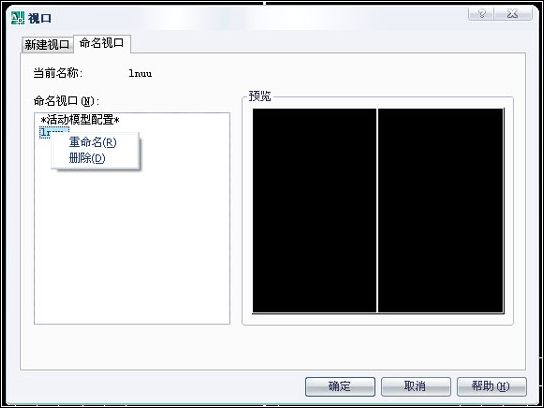

在“命名視口”選項卡中的“命名視口”列表中選定視口名稱，然后單擊鼠標右鍵，可以對視口進行“刪除”和“重命名”管理。如圖。
