Pro/ENGINEER系統(tǒng)提供的止裂槽分為4種：伸展止裂槽、扯裂止裂槽、矩形止裂槽和圓弧形止裂槽。下面分別進行高清圖片講解。

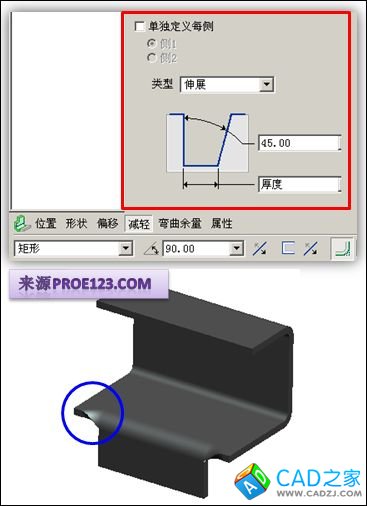

第1種止裂槽——伸展止裂槽 (Strech Relief)
此類止裂槽需要定義止裂槽的寬度和角度，如圖1
圖1

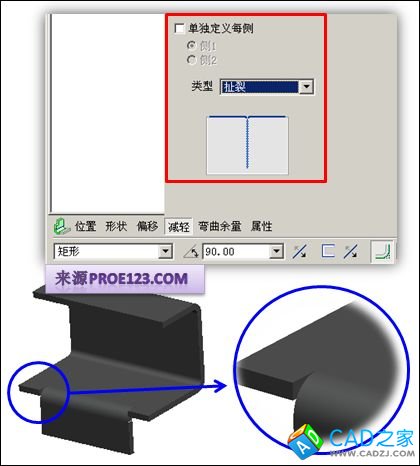

第2種止裂槽——扯裂止裂槽 (Rip Relief)
此類止裂槽無需定義止裂槽的尺寸，如圖2。
圖2

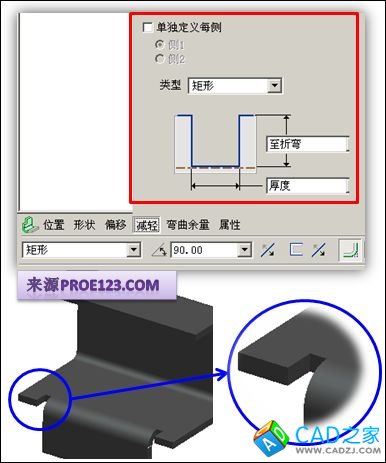

第3種止裂槽——矩形止裂槽 (Rect Relief)
此類止裂槽無需定義止裂槽矩形的寬度和深度，如圖3。
圖3

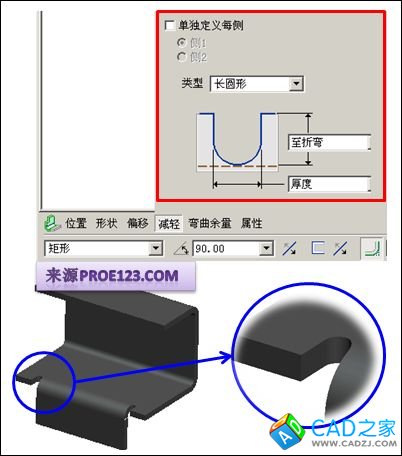

第4種止裂槽——圓弧形止裂槽 (Obrnd Relief)
此類止裂槽無需定義止裂槽圓弧的直徑和深度，如圖4。
