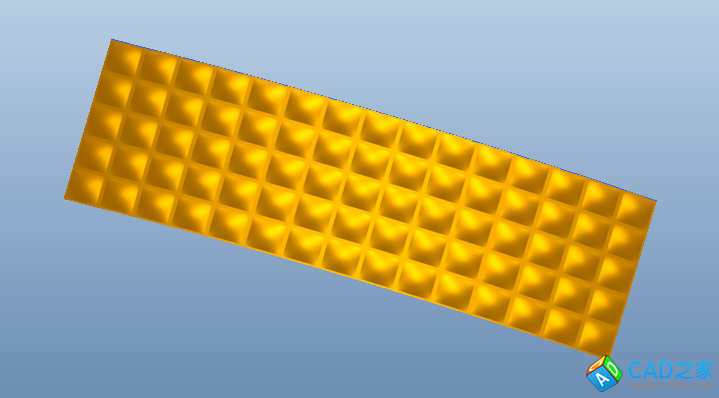

最終結果如下圖所示。



方法：
1.新建零件文件。

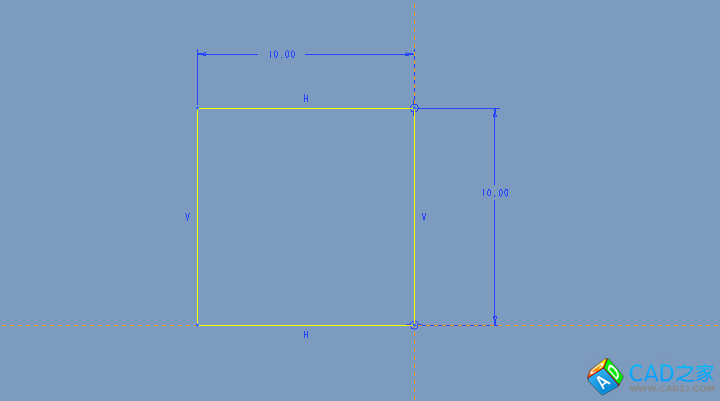

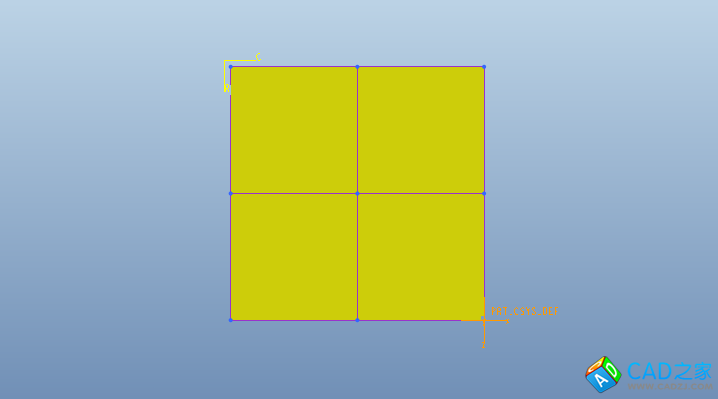

2.點擊【編輯】-【填充】，在TOP平面繪制如下的草繪。



繪制完成后點擊勾號。

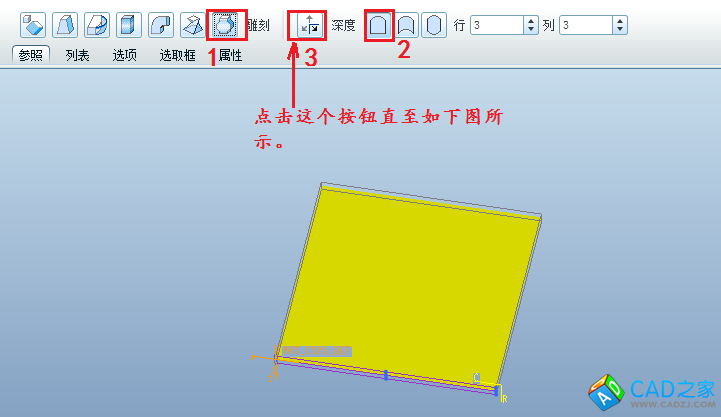

3.點擊【插入】-【扭曲】，點擊上一步創建的特征，按照下圖的順序點擊。



點擊上圖序號為3的按鈕，直至如下圖所示。

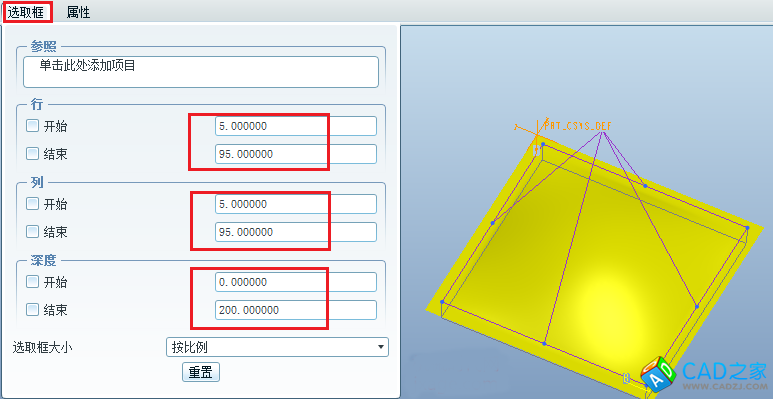

點擊選取框按鈕，設置行和列的起始和結束位置以及深度，如下圖所示。當然這些值可以根據自己的需要自己設置，你就會發現它們的作用。

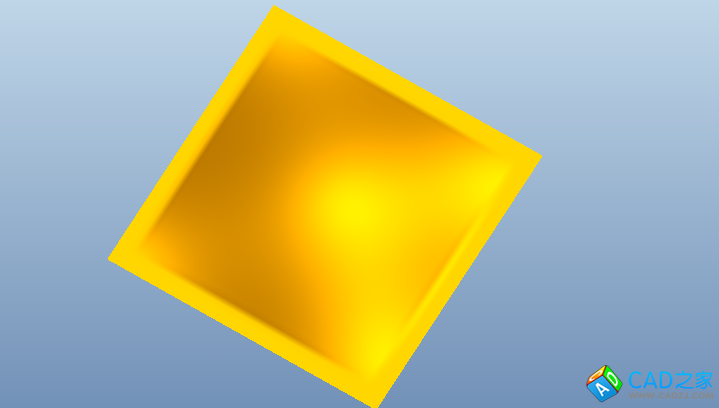

完成后，如下圖所示。

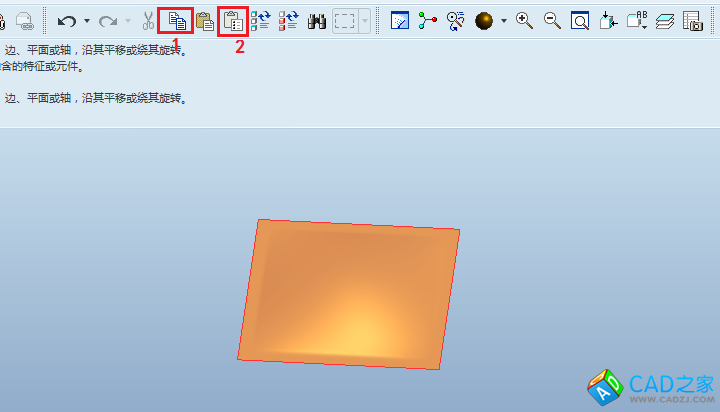

4.接下來對上面的模型進行選擇性復制。按照下圖所示的順序進行點擊。



彈出下面的窗口，勾選對副本應用移動/選中變換并點擊確定。

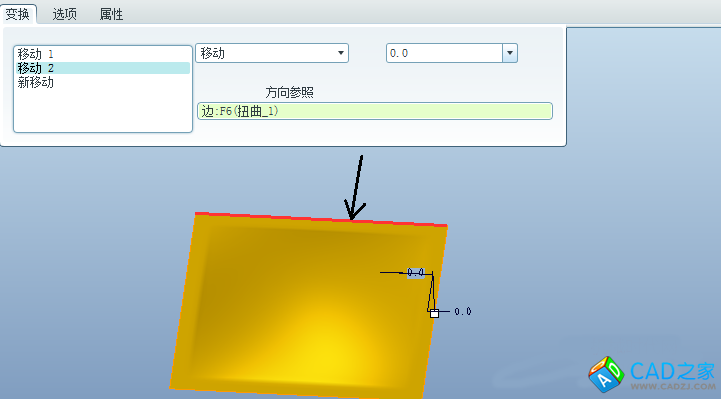

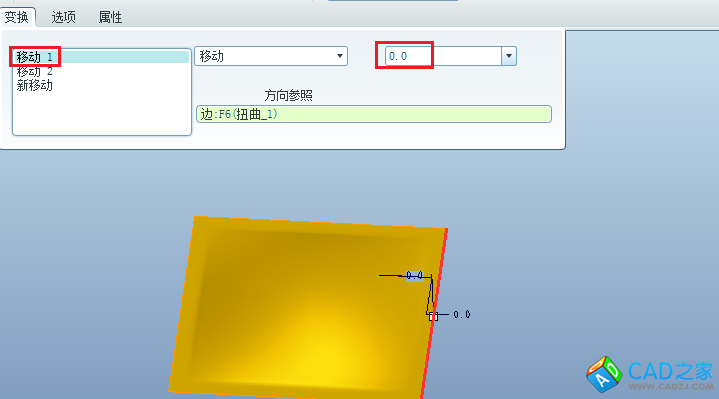

設置兩個移動，方向參照如下圖所示，移動距離均為0，目的是便于下一步的尺寸陣列。
