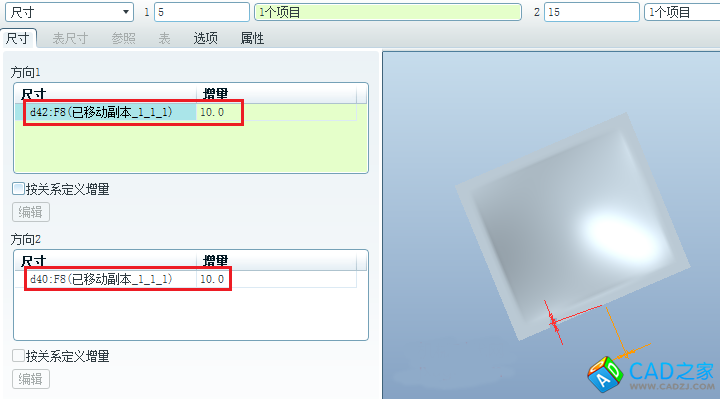

5.選擇上一步的特征，點擊陣列，類型選擇尺寸，按照下圖進行設置。方向1的陣列數量為5，方向2的陣列數量為15.
8.在DTM1上創建如下的草繪作為下一步的骨架折彎骨架。

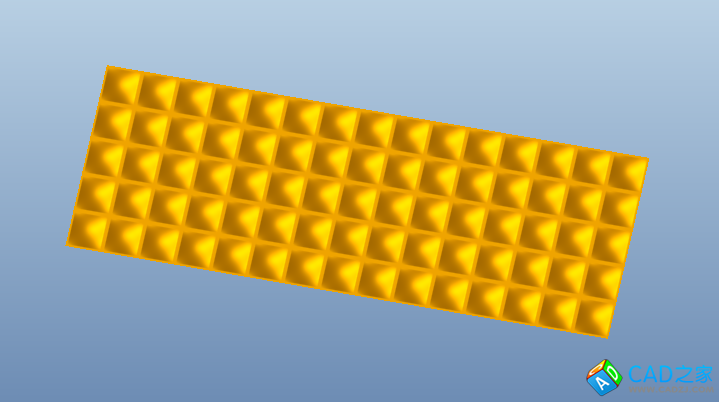

完成。

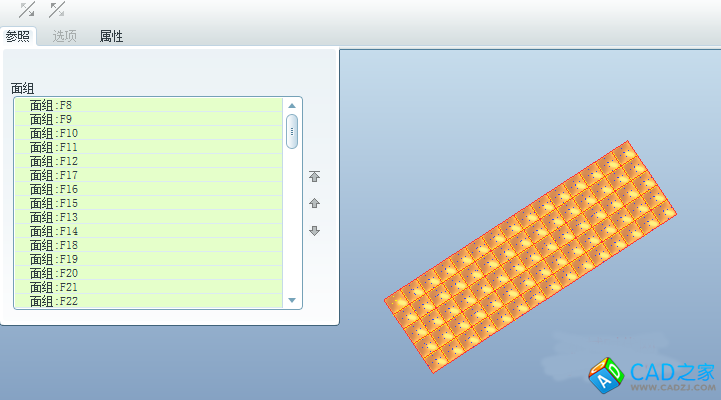

6.將所有的曲面進行合并。

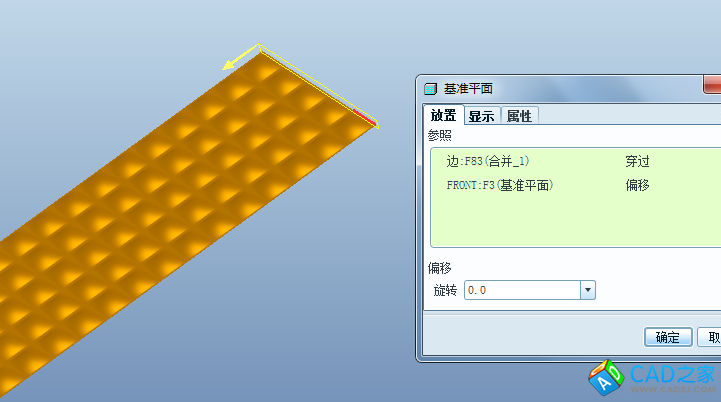

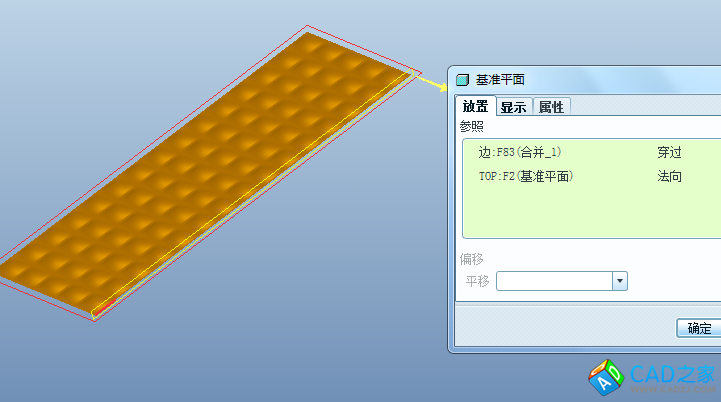

7.創建基準平面DTM1和DTM2。

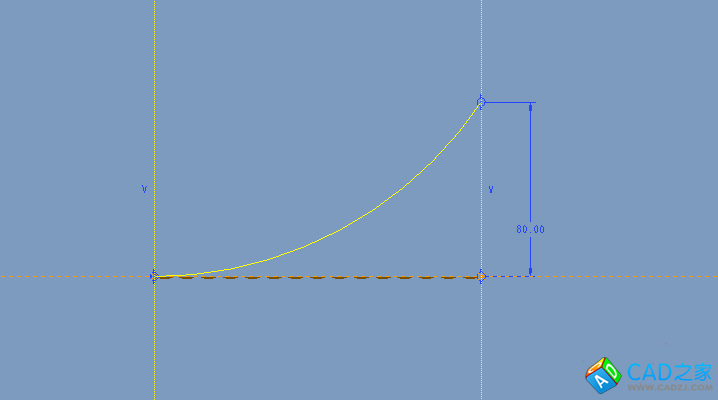

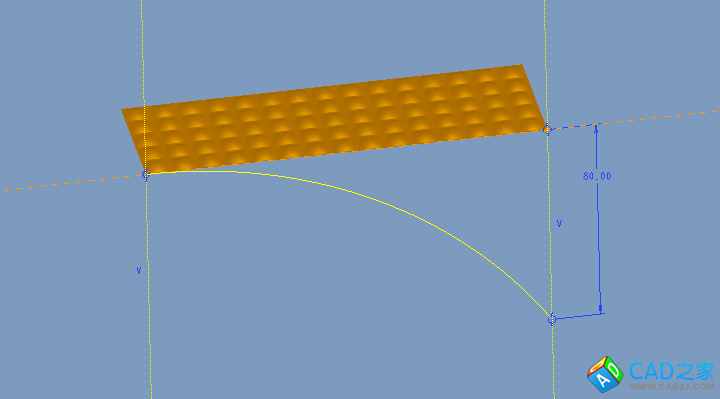

8.在DTM1上創建如下的草繪作為下一步的骨架折彎骨架。
9.點擊【插入】-【高級】-【骨架折彎】，彈出如下的菜單，因?yàn)槲覀円呀?jīng)繪制好骨架，選擇選擇骨架線和無屬性控制，點擊完成。此時在信息欄提示：選取要折彎的面組或?qū)嶓w。這里選擇合并曲面作為折彎對象。

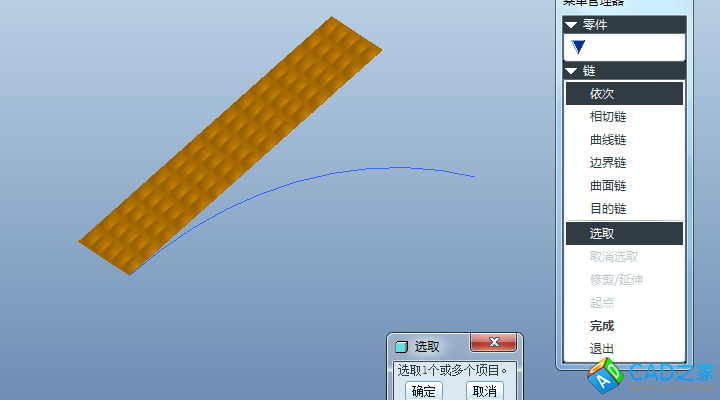

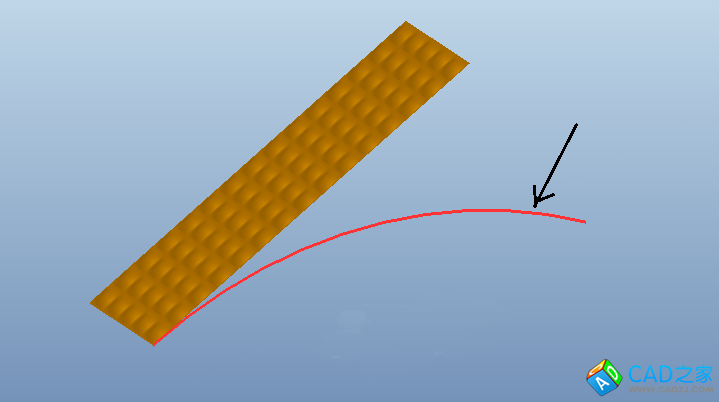

選擇下圖所示的草繪作為折彎骨架。選擇之后點擊完成。

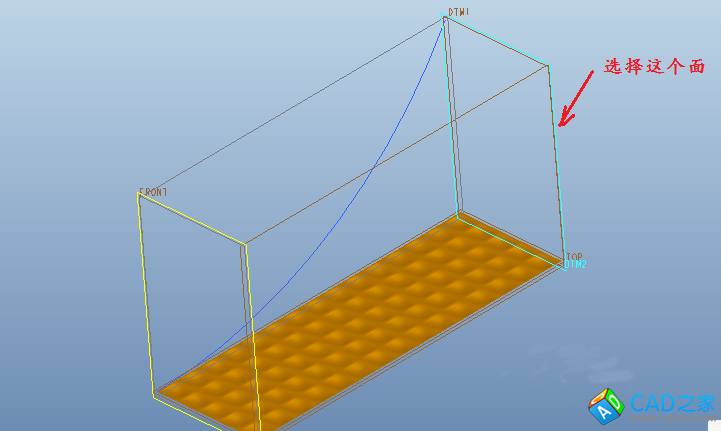

選擇與下圖黃色基準平面相平行的DTM2作為參照。

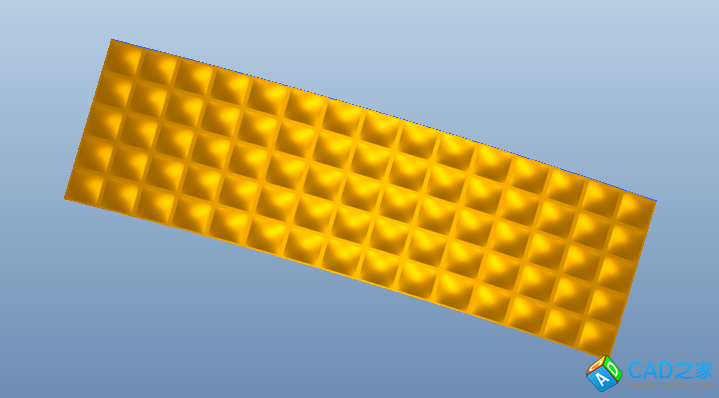

完成并隱藏之前的特征。
