Solidwors2001中繪制和控制樣條曲線的方法

時間:2008-07-21 18:37:46 來源:

SolidWorks2001中繪制和控制樣條曲線的方法<在工業產品的造型設計中，為了做到產品良好的視覺效果，經常會使用樣條曲線作為草圖建立特征。本文將初步介紹一下在SolidWorks2001 中繪制和控制樣條曲線的方法。

1．樣條曲線的繪制

樣條曲線是通過一系列的點進行平滑過渡形成的，這些點稱為樣條曲線型值點。SolidWorks2001 提供了兩種繪制樣條曲線的方法，即交替樣條曲線繪制方式和拖動式。

n 交替樣條曲線繪制方式

交替樣條曲線繪制是分別在通過樣條曲線型值點的地方單擊生成樣條曲線的方法。

1) 新建一幅草圖，單擊“樣條曲線”按鈕。

2) 依次單擊圖1（a）所示的“點1 ”~“點4，并在“點5 ”位置雙擊，形成圖1（b）所式的樣條曲線。

3) 再次單擊“樣條曲線”按鈕，結束樣條曲線繪制。

(a) (b)

圖1交替樣條曲線繪制方式

n 拖動式

拖動式的繪制方法分別拖動出樣條曲線每一段的方法形成樣條曲線。

1) 新建一幅草圖，單擊“樣條曲線”按鈕。

2) 在圖1（a）所示的“點1 ”處按下鼠標，并拖動到“點2”處松開鼠標。

3) 依次拖動到“點3”、“點4”、“點5 ”，并在“點5”處雙擊鼠標，形成圖#p#分頁標題#e#1（b）所式的樣條曲線。

4) 結束樣條曲線繪制。

2．樣條曲線的控制

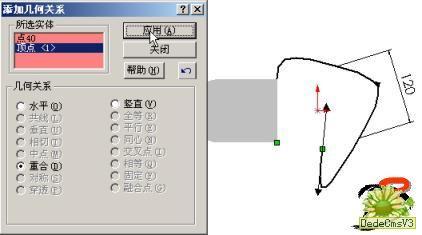

樣條曲線型值點可以作為控標使用，通過改變樣條曲線型值點的位置就可以改變樣條曲線的形狀。繪制樣條曲線時，樣條曲線型值點的數量最初是由鼠標單擊點（交替樣條曲線繪制方式）或拖動的不同曲線段數（拖動式）確定的。

選擇樣條曲線并右擊，在彈出的快捷菜單中，可以使用“插入樣條曲線型值點”、“移動方框”、“檢查曲率”等一系列的工具控制樣條曲線的形狀（如圖2 所示）：

圖 2 控制樣條曲線形狀

n 插入樣條曲線型值點

插入型值點時，鼠標的指針形狀為，在樣條曲線上單擊，即可以為樣條曲線上添加型值點。

n 刪除樣條曲線型值點

選擇需要?jiǎng)h除的樣條曲線型值點，然后按Delete 健即可刪除。

n 移動方框

“插入樣條曲線型值點”的方法是樣條曲線變得更復雜，而使用移動方框可以直接操作樣條線。拖動移動方框的箭頭，就可以改變樣條曲線（如圖3 所示）。移動方框可以在樣條曲線上移動，并可以鎖定在樣條曲線某位置上。移動方框被鎖定后，在移動方框位置右擊，選擇“解開方框”即可以解除移動方框的鎖定狀態。

圖 3 移動方框

n 簡化樣條曲線
