分析模型的建立

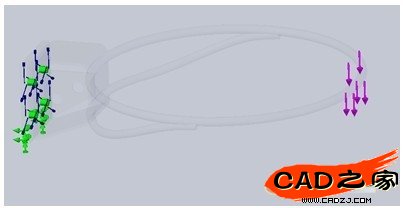

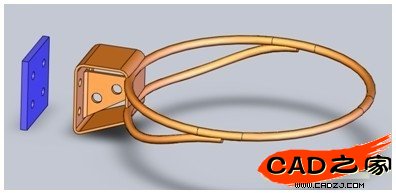

    本文中我們?yōu)榱耸刮恼赂哂姓f服力，具有生動性，在分析的模型上我們選擇了Solidworks軟件自帶的一個裝配體文件，它是一個籃球框。之所以選擇這個模型，是因為他更貼近于我們的生活，更能說明我們要講的問題。模型圖片如下圖所示

初始設計分析

    籃球是一項經典的體育運動，球員在打球當中會有扣籃的現象，籃框所受的力主要來自運動員的體重。當然，籃框通常是通過四個螺栓螺母連接在固定板上，螺栓的安全性是必須考慮的。

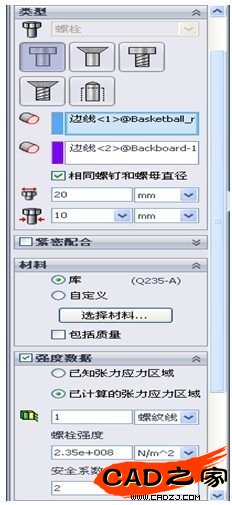

    假如運動員平均體重120KG，籃框受力F=1200N，初步設計螺栓為M10，安全系數為2。預緊力F=8000N，分析的螺栓材料選用Q235。分析算例中，螺栓接頭定義如下圖所示

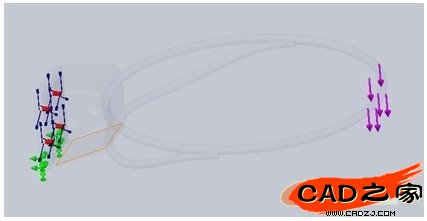

    通過正確的輸入，我們可以從分析結果得到較為準確的信息。將籃框所受的力正確加載到籃框后，劃分網格，運行分析。如下圖所示。

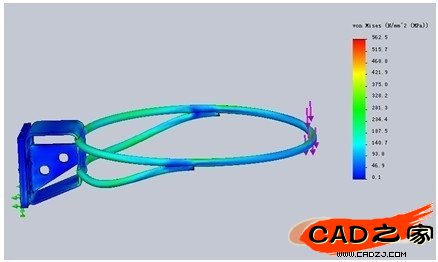

    通過上圖分析我們發現，四個螺栓部位均顯示為紅色,這說明,在這樣的載荷下,螺栓連接部位是不安全的,不能通過設計驗收的.這時,我們需要對設計進行適當?shù)母?

優化后的分析

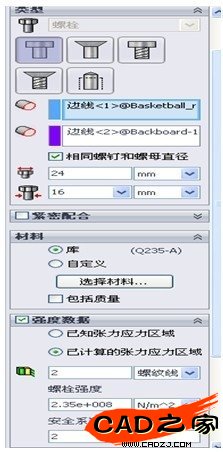

    在前面的分析中，M10的螺栓是不能滿足設計要求，根據機械設計手冊與前面的分析結果,我們將籃框上的螺栓孔徑增加,以適合安裝M16的螺栓，并同時更改分析算例中螺栓接頭中的參數，如下圖所示

    在對各參數進行相應的修改后，運行分析，得出如下結果的圖。

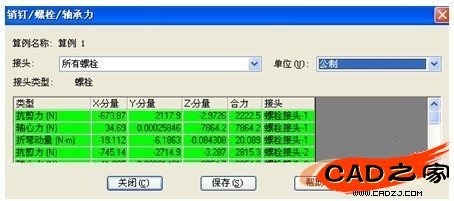

    上述兩圖中，第一張是螺栓檢察圖解，它顯示是結果是安全的，是符合設計要求的。第二張圖反應了各個螺栓的受力情況，結果顯示，軸心力與預緊力相接近。這樣，利用Simulation方便的對螺栓進行分析選擇就介紹到這里。

    小結：利用有限元分析軟件來對螺栓進行分析并優化，是一種償試但這也慢慢的會成為一種趨勢，將設計人員從復雜的計算中解脫出來，并能夠更合理的選擇螺栓，可以進一步提高工作效率。
