異型孔一般都是一次可做出多個同規格的孔，有網友根據他的實際需要希望在作異型孔時可以通過隨形陣列來控制孔的大小和深度。異型孔的形狀是可以改變的,這就為異型孔的隨形陣列提供了可能性。例如我們想在圓柱體端面沿圓周方向等分鉆20個異型孔，其中第一個孔的直徑為10、深度為18 ，以下每個孔的直徑以0.5為等差值按等差級數規律增加;孔的深度以10為等差值按等差級數規律增加。

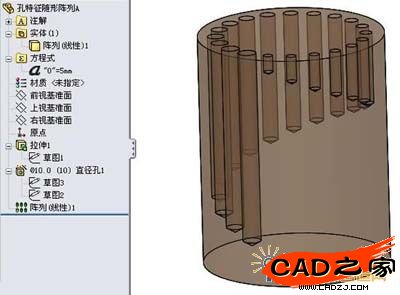

　　下面是一個異型孔的隨形陣列的實例:

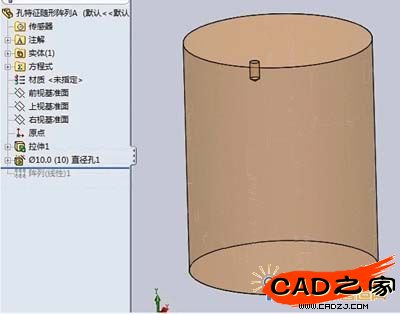

　　通常異型孔的尺寸是在“孔規格——類型”中選定的，

　　用線性陣列：

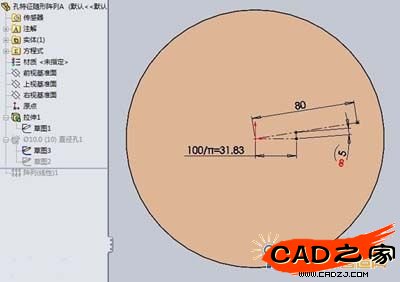

　　下圖是位置草圖。

　　圖中線性隨形陣列的控制尺寸(弧長 5)是一個線性尺寸，以步長10變化到195，由于全周均勻分布20個實例，可見此控制圓的全周弧長為200。SW的隨形陣列自來有一個BUG，即當實例在圓周方向通過弧長或角度變化控制時，恰巧位于圓周整數倍的實例就會丟失，為了避免這種丟失，控制尺寸初始值的弧長不可取為10的倍數，此處取作5。

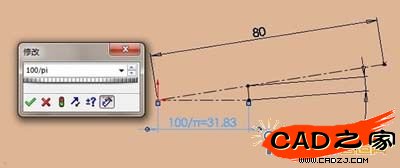

　　為了保證尺寸100/π的輸入精度，宜采用公式輸入，見下圖：

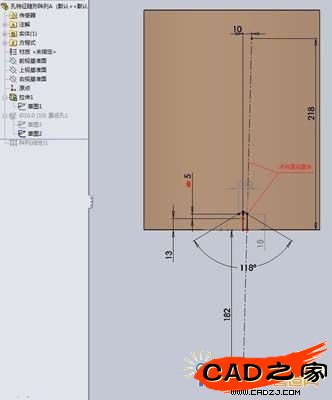

　　下圖是形狀草圖

　　圖中設置了一個線性的連接數值使線性尺寸5與位置草圖中的(弧長5)尺寸同步，與尺寸13一起保證孔的深度。

　　圖中設置一條斜線與孔底的深度點重合，以保證孔的直徑與孔的深度同步線性變化。

　　要注意一個關鍵，由于形狀草圖中孔的深度由一個鏈接數值來控制，直徑由(218+182)比10的一條斜線與孔底直徑的點重合來控制，因此原形狀草圖中的直徑和深度兩個尺寸就多余了，不刪除就會出現過定義錯誤，但是此兩個尺寸的名稱是孔特征的規定名稱，如果刪除此兩個尺寸就會出現孔特征丟失默認尺寸名的錯誤，所以要將此兩個尺寸改為從動尺寸。

　　下面是陣列設置和結果

　　由于線性陣列的驅動尺寸只支持線性尺寸，不支持弧長尺寸，故驅動尺寸選為形狀草圖中的尺寸5，而不選位置草圖中的弧長5，由于此兩尺寸是鏈接尺寸，所以同樣可以驅動弧長尺寸變化。

　　用圓周陣列：

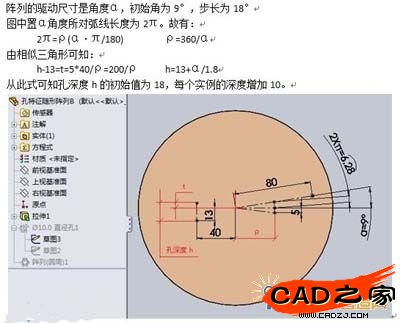

　　下圖是位置草圖

　　圓周隨形陣列的控制尺寸是一個角度尺寸，然后用“線弧相通”技術達到由角度大小來控制孔的深度，(“線弧相通”技術可參見悶大原帖)。

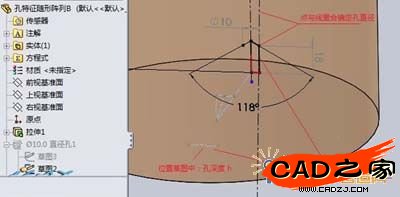

　　下圖是形狀草圖

　　上圖中的孔深度h通過 “相等”約束控制下圖中的鉆孔深度?？字睆降目刂品椒梢圆捎镁€性陣列中的辦法。

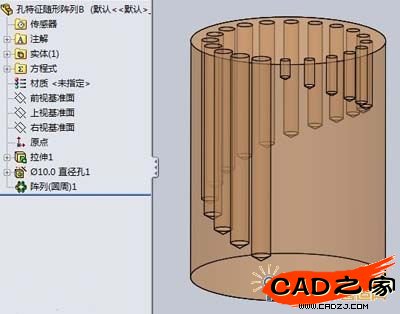

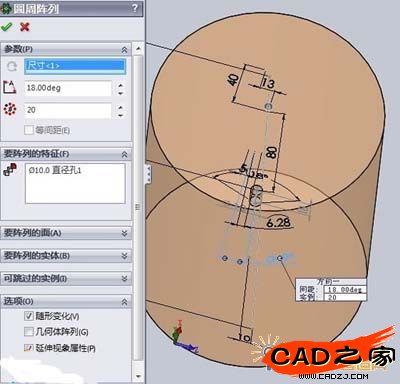

　　下面是陣列設置和結果
