一、工程圖在機械行業中的重要性

目前，國內的機械設計基本上都是以出二維工程圖為最終的設計結果的。使用二維 >CAD 的話，無須多說，直接就是工程圖。使用三維 >CAD 的話，只有三維模型顯然是不夠的：

一）、制造加工。以國內的現狀，顯然不可能做到完全無圖紙加工，只要不是數控加工，就必然要有工程圖，三維模型可以作為有效的輔助，但是卻不可能僅僅憑借三維模型來加工零件；

二）、檢驗。同樣，檢驗也是離不開二維圖紙的，檢驗的數據包括尺寸、公差、形位公差、粗糙度等在二維圖紙上表達的更為清晰；

三）、裝配。三維模型可以直觀的表現出裝配的狀態，但是從表達內部結構、表現裝配關系、一些特殊的示意、生成明細欄等方面來說，二維工程圖有其特殊的優勢；

四）、存檔。產品設計完成后，要保證產品的凍結狀態，三維模型是依賴軟件的，而軟件總是在升級在變化，因此產品狀態很難控制，產品的版本控制也很容易出錯，二維圖紙則不會有這些顧慮。

五）、數據交換。如果交換的雙方使用不同的軟件，二維數據的轉換損失比三維的少很多。

由此可見，二維工程圖在實際應用中有著十分重要的作用。三維模塊的強大使我們的設計速度大大加快、設計質量大大提高，但是最終的輸出結果卻仍然要依賴二維工程圖。三維軟件的三維功能固然是越強越好，但是在實際的設計中，特別復雜的零件占的比例很少，而工程圖卻是每個零件每個裝配都要出的，所以說，工程圖模塊強大的軟件才是真正實用的軟件。

系統標準中可以有多套標準，標準化部門可以定義多套標準放置在此，設計人員就可以選擇適合的標準出圖。當前標準只能有一個，也就是說一份圖紙只能有一個標準。在軟件中默認的系統標準有兩套： >GB 和 >ISO （可以更改可以刪除）。由于標準規定的內容很廣，而各個行業各個企業因?yàn)樽陨淼奶攸c(diǎn)不同，對標準有不同的理解，所以這兩個標準只能作為一個參考。

我們開始新建一個標準，首先從下拉列表中選擇到系統標準選項，標準化的工作應該在系統標準下進行。

l          新建標準

在“標準”根節點上“右鍵→新建”將會生成一個空標準，空標準僅有一個名稱而已，不包含任何樣式；而在已有標準的名稱上右鍵新建則會以所選的標準為樣板產生一個副本標準，副本標準與原標準完全相同，在此基礎上做少量的改動即可以生成新標準了。

在 >GB 上右鍵新建一個標準，將名稱改為“企標”。

>

在“企標”上右鍵將之激活。激活后標準名稱字體加粗顯示，新建工程圖時默認的當前標準為系統標準中的激活標準。激活后便于該標準的后續編輯。

l          定義標準

點擊企標，右邊的顯示區出現圖示內容：

樣式類型為樣式分類名稱，與左邊的樹狀列表中一一對應。

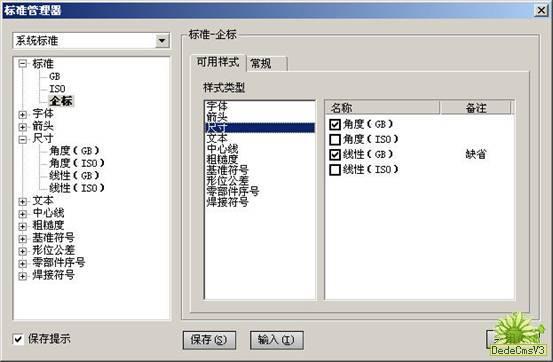

以“尺寸”為例，左面的列表中列出了尺寸下包含的所有的樣式名稱，右面的顯示區則列出了更為詳細的內容：名稱前的對勾表示該樣式屬于當前選中標準（即“企標”），可以通過點擊將樣式選入或選出標準；備注中的“缺省”表示該樣式為此標準的缺省樣式。一個標準中可以包含多個尺寸樣式，但是尺寸的缺省樣式只能有一個，缺省樣式不能被選出，可以先將其他樣式設為缺省（名稱上“右鍵→設為缺省”）再選出。

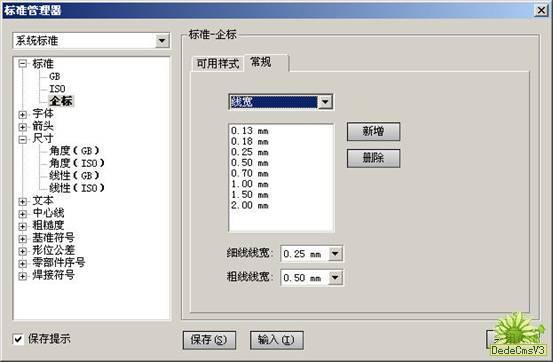

選中“企標”，點擊顯示區的“常規”選項卡，設置該標準的一些基本參數：線寬系列值和文本高度系列值。設置完成后，在這個標準下，設定線寬以及設置字體樣式時只能從這個系列中選擇，從而達到標準化的效果。

“企標”新建時是“ >GB ”的副本，與“ >GB ”完全相同。一般來說，以國標為基礎的標準線寬系列值和文本高度系列值都是一致的，因此這里稍作改動即可達到要求；如果開始新建了一個空標準，這里的系列值了就要一一添加了。

#p#分頁標題#e#

樣式是多標準系統最基本的東西，標準由樣式組合而成，不同標準之間的區別實際就是樣式組合的不同。

Ø          先以箭頭樣式為例：

在 >10 項樣式分類中，字體和箭頭是比較特殊的兩類。這兩類樣式除了直接應用到工程圖中外，還要被其他樣式引用。因此這兩類樣式要盡量全，供工程圖及其他樣式使用。

由于“企標”生成時是“ >GB ”的副本，因此這兩個標準中的樣式都相同。“點（ >GB ）”、“基準（ >GB ）”、“箭頭（ >GB ）”、“無” >4 個樣式既屬于“ >GB ”又屬于“企標”（觀察仔細的話我們可以發現其實“無”這個樣式還屬于“ >ISO ”）。根據需要將不符合“企標”的樣式選出或選入合適的其他樣式（點擊“企標”→在顯示區的可用樣式中選擇箭頭→點擊樣式名稱前面的選框）。

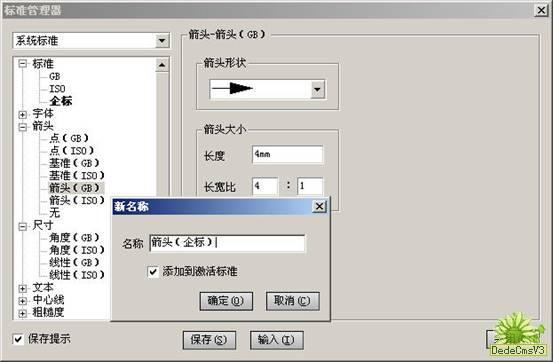

可以在“箭頭”根節點右鍵或者在“箭頭（ >GB ）”樣式名稱上右鍵新建一個新的樣式。選擇“添加到激活標準”，則新樣式添加到“企標”中；否則只是在系統中增加一種樣式，但是不屬于任何一個標準。將“副本箭頭（ >GB ）”改為“箭頭（企標）”，樣式名稱要盡量能夠簡潔而又準確的反映該樣式的屬性、特點。確定后設置箭頭的形狀、長度、長寬比等參數，保存。

如果對顯示區的內容作了修改，不保存而切換到其他頁面，系統會提示是否保存；如果把界面左下角的“保存提示”選項對勾去掉，則在切換頁面時不提示，自動保存。

Ø          然后定義尺寸樣式：

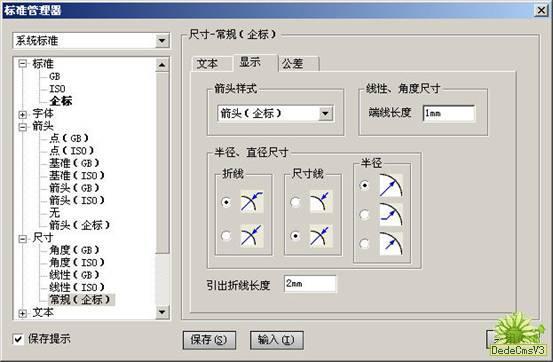

新建一個尺寸樣式，起名為“常規（企標）”。尺寸的屬性比較多，因此分為三頁：文本、顯示、公差。

在“顯示”頁下，箭頭樣式的下拉列表中可以選擇剛剛設置好的“箭頭（企標）”，設置端線長度、引出折線長度等參數，設置半徑、直徑尺寸的表達方式。

Ø          同樣的方法定義其他的樣式。

l          輸出標準

樣式全部定義好后，點擊標準名稱，在顯示區選入或選出樣式，并設置缺省樣式。

最后，在“企標”上右鍵→輸出，將整個標準輸出為一個名為“企標”的文件。該標準就可以供設計人員輸入使用了。

l          幾點說明

Ø          如果一個樣式被多個標準引用，更改樣式的具體內容后，所有的標準都會隨之發生變化，所以盡量避免樣式的重復引用；#p#分頁標題#e#

Ø          樣式中可以引用不在標準中的字體樣式、箭頭樣式，但是輸出標準時，不在標準中的樣式會丟失；

Ø          單個樣式也可以輸出為文件。

l          輸入標準

新建一個工程圖文件，彈出的對話框可以選擇采用的標準，默認為系統激活標準。此時的設計部門系統標準只有自帶的 >GB 和 >ISO ，默認為 >GB ，確定。啟動“標準管理器”，切換到系統標準，點擊【輸入】按鈕將上面做好的文件“企標”導入。將該標準設為激活標準，則以后新建工程圖默認為該標準。

l          當前標準

啟動“標準管理器”，默認位置為“當前標準”。當前標準的初始狀態與同名的系統標準是一樣的，隨文件保存，避免異地打開文件時沒有相同的系統標準而造成數據丟失。#p#分頁標題#e#

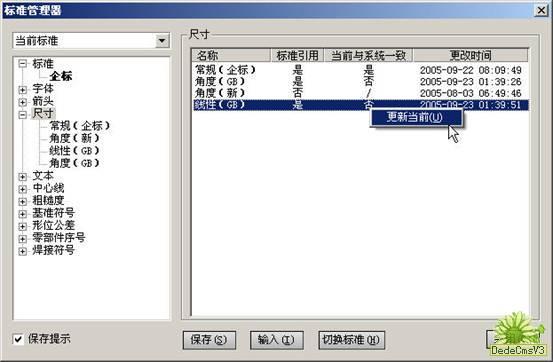

當前標準的內容更改不影響系統設置。點擊樹狀列表的根節點可以知道某個樣式是否被標準引用、當前標準或樣式是否與同名的系統標準或樣式一致。右鍵更新則可以使當前與系統保持一致。

標準變更是很正常的，當標準變更后，在沒有多標準系統之前，已經生成的圖紙改起來就相當麻煩了，需要把不符合新標準的地方找出來，然后一一修改。采用樣式以后，標準更新僅需要在標準管理器下進行一次操作。

還是以尺寸為例，倘若已經生成的工程圖字體為宋體 >5 號字、箭頭為實心、長 >4mm 、長寬比 >4 ： >1 style='font-family: 宋體'>、端線長度為 >3mm ，而新標準規定字體為宋體 >3.5 號字、箭頭為空心、長 >5mm 、長寬比 >4 ： >1 style='font-family: 宋體'>、端線長度為 >1mm 。我們有兩種方法更改，方法一：系統標準重新輸入新標準，然后更新當前；方法二：將當前標準按照新標準進行修改。將標準管理器關閉以后，圖紙上所有依賴樣式的尺寸都已經按照新的標準進行了更新。

l          切換標準

對于當前的文件，可以點擊【切換標準】將當前標準切換為其他標準。已有的標注樣式可以選擇是否更改為新標準的缺省樣式。如此一來，不同標準的圖紙進行轉化也變得輕松起來。

l          切換樣式

采用多標準系統后，默認的每個標注對象都是有樣式的，每個標注對象編輯時比以前的版本更方便，點擊圖層樣式工具欄的 >  按鈕可以將對象由一個樣式切換到另外的樣式。

>

列表中顯示的是當前文件中的該類型對象的所有可用樣式，橫線上為當前標準所屬的樣式，橫線下為非當前標準的樣式。

對象依然可以單獨修改某個屬性，屬性修改后，標準中的樣式更改時，該屬性保持不變；但是把該對象切換到別的樣式再切換回來時，該屬性隨樣式。

仍以尺寸為例，如有尺寸為樣式 >1 ：箭頭為實心、長 >4mm ，在屬性中將箭頭該為空心、長 >3.5mm ，若將樣式 >1 中的箭頭改為直徑為 >1mm 的圓點，該尺寸仍屬于樣式 >1 ，但是箭頭保持空心 >3.5mm ；如將該尺寸切換到其他樣式、 再切換回樣式 >1 ，該尺寸的箭頭變?yōu)橹睆?>1mm 的圓點，與樣式一致。

l          幾點說明

Ø          舊版本文件打開以后默認為系統激活標準，已有的標注無樣式。

Ø          樣式支持格式刷

現在我們已經大致了解了 >Solid3000V7.0 的多標準系統的使用流程，通過以上的介紹，可以看到多標準系統給設計出圖帶來了如下的好處：

>1 便于標準化工作的進行。大大提高出圖的效率，減少標準化部門和設計部門之間的矛盾，減輕雙方的工作量。

>2 便于工作小組間的合作。即使不同的人有不同的作圖習慣，匯總以后統一標準、樣式的設置，出的圖紙整齊劃一。

>3 便于圖紙更改。無論是標準更新，還是切換標準，無需在圖中費力尋找，只需在標準管理器中統一設置。

>4 便于資源交流。不同的企業有不同的標準，圖紙交流時（如外委加工、外委設計等），只需簡單更改標準管理器，即可實現圖紙的“本企業化習慣”。

總之，有了多標準系統， >Solid3000 使得企業在多個部門之間或者與別的企業之間的圖紙管理更為有效而簡單，設計人員也可以把更多的精力放到設計上。
