SolidWorks基礎教程：曲線造型3-曲線的繪制

   1 組合曲線

    組合曲線就是指將所繪制的曲線、模型邊線或者草圖幾何進行組合，使之成為單一的曲線。使用組合曲線可以作為生成放樣或掃描的引導曲線。

    SolidWorks2006可將多段相互連接的曲線或模型邊線組合成為一條曲線。要生成組合曲線可以采用下面的步驟進行：

    （1）單擊“曲線”工具欄上的（組合曲線）按鈕，或選擇菜單欄中的“插入”-“曲線”-“給合曲線”命令，此時會出現如圖1所示的“組合曲線”PropertyManager設計樹。

圖1　“組合曲線”設計樹

    （2）在圖形區域中選擇要組合的曲線、直線或模型邊線（這些線段必須連續），則所選項目在“組合曲線”PropertyManager設計樹中的“要連接的實體”欄中顯示出來。

    （3）單擊（確定）按鈕，即可生成組合曲線。

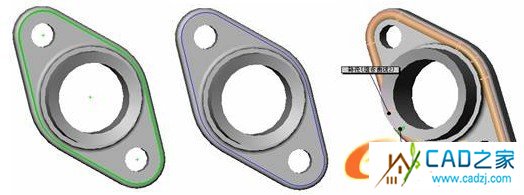

    在如圖2所示的圖形中，左圖為曲線在模型上選擇邊線，中間圖形為生成的組合曲線，使用該曲線作為掃描路徑，右邊的圖形為完成后的掃描預覽。


    圖2　利用組合曲線生成掃描切除

    2 通過XYZ點的曲線

    樣條曲線在數學上指的是一條連續、可導而且光滑的曲線，既可以是二維的也可以是三維的。利用三維樣條曲線可以生成任何形狀的曲線，SolidWorks2006中三維樣條曲線的生成方式十分豐富：

    通過自定義樣條曲線通過的點（確定坐標X、Y、Z值）。

    指定模型中的點作為樣條曲線通過的點。

    利用點坐標文件生成樣條曲線。

    穿越自定義點的樣條曲線經常應用在逆向工程的曲線生成上，通常逆向工程是先有一個實體模型，由三維向量床CMM或以激光掃描儀取得點的資料，每個點包含三個數值，分別代表它的空間坐標（X，Y，Z）。

    要想自定義樣條曲線通過的點，可采用下面的操作：

    （1）單擊“曲線”工具欄上的（通過XYZ點的曲線）按鈕，或選擇菜單欄中的“插入”-“曲線”-“通過XYZ點的曲線”命令。

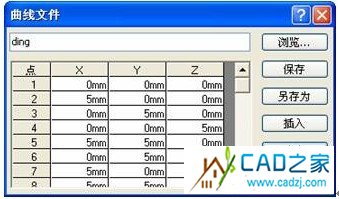

    （2）在彈出如圖3所示的“曲線文件”對話框中，輸入自由點空間坐標，同時在圖形區域中可以預覽生成的樣條曲線。


圖3　“曲線文件”對話框

    （3）當在最后一行的單元格中雙擊時，系統會自動增加一行。如果要在一行的上面再插入一個新的行，只在單擊該行，然后單擊“插入”按鈕即可。

    （4）如果要保存曲線文件，單擊“保存”或“另存為”按鈕，然后指定文件的名稱（擴展名為.sldcrv）即可。

（5）單擊“確定”按鈕，即可按輸入的坐標位置生成三維樣條曲線，如圖4所示。


圖4  生成樣條曲線

    除了在“曲線文件”對話框中輸入坐標來定義曲線外，SolidWorks2006還可以將在文本編輯器、Excel等應用程序中生成的坐標文件（后綴名為.sldxrv或.txt），然后導入到系統，從而生成樣樣條曲線。

    坐標文件應該為X、Y、Z三列清單，并用制表符（Tab）或空格分隔。要導入坐標文件以生成樣條曲線，可采用下面的操作：

    （1）單擊“曲線”工具欄上的 （通過XYZ點的曲線）按鈕，或選擇菜單欄中的“插入”-“曲線”-“通過XYZ點的曲線”命令。

    （2）在彈出的“曲線文件”對話框中，單擊“瀏覽”按鈕來查找坐標文件，然后單擊“打開”按鈕。

    （3）坐標文件顯示在“曲線文件”對話框中，同進右邊圖形區域中可以預覽曲線的效果。

    （4）如果對剛剛編輯的曲線不太滿意，可以根據需要編輯坐標，直到滿意為止。

    （5）單擊“確定”按鈕，既可生成樣條曲線。

    3 通過參考點的曲線

    SolidWorks2006還可以指定模型中的點，作為樣條曲線通過的點來生成曲線。采用該種方法時，其操作步驟如下所述：

    （1）單擊“曲線”工具欄上的（通過參考點的曲線）按鈕，或選擇菜單欄中的“插入”-“曲線”-“通過參考點的曲線”命令，會出現如圖5所示的“通過參考點的曲線”PropertyManager設計樹。

圖5　“通過參考點的曲線”設計樹

    （2）在PropertyManager設計樹中單擊“通過點”欄下的顯示框，然后在圖形區域按照要生成曲線的次序來選擇通過的模型點，此時模型點在該顯示框中顯示。

    （3）如果想要將曲線封閉，選擇“閉環曲線”復選框。

    （4）單擊（確定）按鈕，即可生成模型點的曲線。
