2。1與運行平臺的集成接口

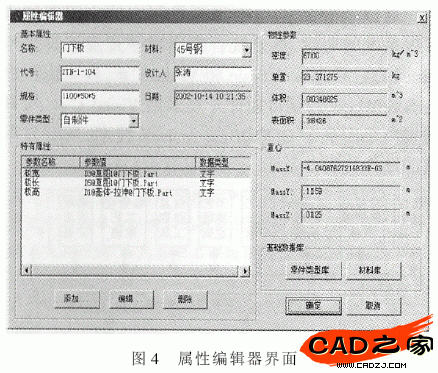

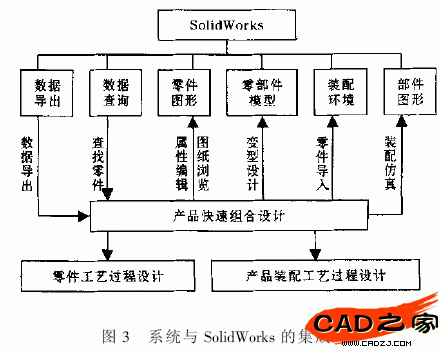

    系統與SolidWorks的集成實現如圖3所示。通過屬性編輯器對零部件的總體信息和特有屬性進行統一的管理，屬性編輯器的界面如圖4所示。基本信息包括代號、名稱、規格、材料、設計者、日期和備注，這些內容正好對應二維圖紙中標題欄的主要屬性，符合設計人員的習慣。把零部件的參數分為可變參數和不變參數，可變參數作為零件的特有屬性，在屬性編輯器中通過改變參數的值生成新的配置，然后驅動SolidWorks對新配置重新建模，從而完成零部件的變型設計。提取零部件圖形的總體信息的API函數為value=ModelDoc2。SummaryInfo（fieldId）；提取特有信息的API函數為retval=odelDoc2。GetCustomInfoValue（configuration，F(xiàn)ieldName）。

    可通過屬性編輯器來實現與三維CAD系統的集成。在屬性編輯器中，不僅可對零部件的共有屬性進行編輯，而且可保存零部件的特有屬性。在特有屬性中可以保存保存零部件尺寸名稱和代號的關系。

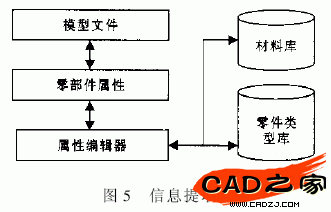

    由于尺寸名稱是由SolidWorks軟件自動命名的，從尺寸名稱上一般無法理解其含義，通過建立尺寸名稱和代號之間的對應關系，可以使設計人員根據代號就可得知尺寸名稱代表哪個尺寸參數。由于尺寸名稱和代號的關系是針對一個模型文件的，所以把尺寸名稱和代號的關系保存到SolidWorks圖形文件屬性---自定義中。為了實現零部件的變型設計，只保存零部件的可變參數。在添加特有屬性時，其尺寸參數從零部件所有尺寸參數中進行選擇，圖5為信息提取模型。

    2。2設計與工藝信息的集成

    在SolidWorks的對象模型中提供了外部應用程序?qū)δＰ臀募捌湎嚓P(guān)屬性和變量進行訪問和操作的外部接口，通過該接口可實現對模型的特征及其屬性、變量進行定義和編輯的操作。這樣可將模型的工藝信息以屬性或變量的形式附加于設計模型上。

    例如：

    （1）通過模型文檔類的AddPropertyExtension、GetPropertyExtension函數實現對零件特征、曲面屬性的設置和訪問，如硬度、粗糙度等；

    （2）通過選擇集類的GetSelectedObjectType實現對特征類型的訪問；

    （3）通過特征類的Name、GetFaceCount對特征的名稱及構成的信息進行訪問；

    （4）通過尺寸類的GetToleranceType、GetToleranceValues和SetToleranceType、GetToleranceValues函數可實現對尺寸公差類型及偏差的訪問和設置，等等。

    基于此，可將零件的工藝路線、工序、工時和材料定額等工藝信息以屬性的形式存儲于模型文件中，從而從邏輯和存儲兩個角度均可實現設計和工藝信息的集成。這些屬性的編輯通過專門開發的屬性編輯器進行。

    2。3零部件的變型設計

    2。3。1零部件主模型的建立

    企業中存在大量相似的零部件，在新設計的零部件中，大部分零部件與已有的零部件結構相似。分析已有相似零部件參數，其目的是減少零部件的可變參數，從而減少工具、夾具類型，簡化加工過程。建立零部件模型，通過零部件模型中參數的修改生成新零部件。這樣做盡管單個零部件不是最優，但通過減少加工工具、工裝裝備等，降低了加工成本并簡化了管理，從而實現整體的優化。

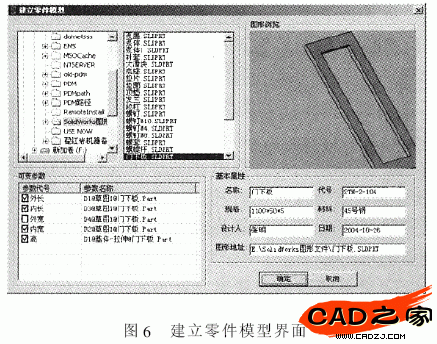

    通過分析已有的相似零部件，建立零部件模型，并建立零部件模型的圖形，確定零部件模型的可變參數和不變參數，這些參數作為零部件模型的一類信息進行維護，建立零件模型界面如圖6所示。在可變參數中，顯示了所有的尺寸參數，尺寸參數選中表明此參數是可變參數。
