副標題#e#   以SolidWorks為開發平臺。以VB為編程語言，攻克了蝸輪三維實體參數化造型的難關，開發蝸輪三維參數化設計系統。該系統不僅包含三維實體參數化造型，而且還包含了強度計算。減少了設計人員的重復勞動，提高了設計的效率，并為后續的有限元分析、機構仿真、數控加工、模具制造提供了必要條件。

    1蝸輪三維參數化設計系統結構

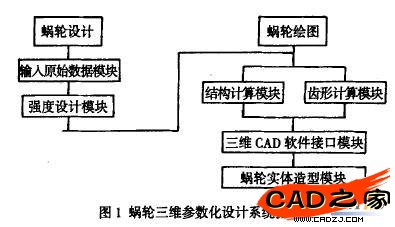

    蝸輪三維參數化設計系統流程如圖1所示。該流程圖有兩個分支，第一個分支為根據強度條件設計出蝸輪的尺寸，然后自動生成蝸輪三維實體，設計窗口參見圖3,4。第二個分支根據輸人的模數、齒數自接生成蝸輪三維實體，設計.窗口參見圖2。


    1.1 結構計算模塊

    根據界面模塊的用戶輸人的參數，計算蝸輪的結構參數。

    1.2齒形計算模塊

    該模塊是整個系統的核心，可以完成蝸輪齒形計算。通過計算得到特定截面的齒廓參數，為齒形生成準備所需的數據。
