副標題#e#     1前言

    機床夾具是機械制造過程中最常用的一種工藝裝備。在機械制造過程中，它裝在機床上，使工件相對刀具與機床保待正確的位置，并能承受切削力。機床夾具的主要作用是保證加工精度、提高勞動生產率、擴大機床的使用范圍和保證生產安全，因此，機床夾具在機械制造中占有很重要的地位。

    采用本文介紹的基子Solidworks的機床夾具設計方法后，設計者在新的夾具設計時不需對標準零件進行建模，直接從標準零件庫選擇或調用即可。設計過程在簡潔、明了的三維操作界面中進行，減少了重復繪圖工作量。更重要的是最終可以自動生成夾具零件及裝配體的三維實體圖和二維工程圖。這種設計方法不僅可以把夾具設計技術人員從繁雜重復的設計勞動中解脫出來，更可縮短夾具的開發周期，提高其設計制造水平和質量，從而使夾具行業的整體勞動生產率得到提高。

    2夾具標準零件庫的建立

    建立夾具標準零件的圖形庫，對提高夾具設計效率起著至關重要的作用。運用soisawarks提供的基于特征實體的建模功能，通過拉伸、旋轉、薄壁特征、高級抽殼、特征陣列以及打孔等操作來實現標準零件的三維模型設計，并按其形狀、尺寸分別建立參數化模型庫。設計者調用時，根據具體的設計需要，對模型庫零件的形狀和尺寸參數做出相應的簡單修改，就可以獲得所需標準件三維實體模型。

    標準零件庫的建立過程如下:

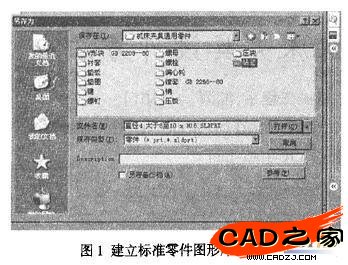

    (1)設置目錄首先建立機床夾具通用零件的根目錄，在此根目錄下，再建立各類標準零件的子目錄，如圖1所示;

    (2)標準零件三維建模將國家標準中的《機床夾具零件及部件》所列標準零件按類型、尺寸建立參數化幾何模型。例如圖2為快換鉆套的三維模型;

    (3)將建立的標準零件三維模型存人指定目錄《機床夾具零件及部件》中所列標準零件的每一類型具都有不同的系列和尺寸，三維模型數據的存儲按數據庫的結構要求進行，儲存在特定的文件夾下。如圖3所示，A型固定手柄壓緊螺釘，直徑為M16的有60,100,120,14。等不同的長度，將它們存于M16xL文件夾。
