虛擬設計方法中的特征建模技術由于其眾多優點越來越多地被人們所應用.近年來，商業CAD軟件及工具基本都融人了特征建模的思想和方法，例如:PTC公司的產品SolidWorks, Pro/Engineer, SDRC的產品I-DEAS Master Series ,UGS公司的產品Unigraphics等，也推動了特征建模技術的發展.本文正是基于這種特征建模的設計方法的雙級減速箱的虛擬設計.

    1 雙級減速箱的方案設計

    減速器是一種用途十分廣泛的機械裝置.設計要求用于碼頭運型砂、單班制工作、有輕微振動、使用年限為10。基本數據為輸送帶拉力2 060 N，運輸帶速1. 2 m/s，卷筒直徑300 mm.由于圓錐圓柱齒輪減速箱十分適合輸人軸和輸出軸位置布置成相交的場合，且圓錐齒輪的精加工比較困難，允許圓周速度較低Cz7考慮到傳動比要求，采用圓錐圓柱齒輪雙級減速箱設計方案，并選用SolidWorks作為三維設計平臺.

    2基于特征建模的虛擬設計過程

    產品的總體虛擬設計過程包含總體方案設計、性能優化與仿真、結構特征建模、分析評價四個部分.其中性能優化與仿真分為運動和干涉檢查、整機運動分析、零部件設計優化等，結構特征建模分為零件特征建模、裝配體建模等.

    2.1相似零件的參數化設計

    零部件的參數化設計使得許多尺寸不同、形狀相似零部件的設計更為方便，設計效率大大提高.可以應用參數化設計建模的零件有:軸端擋肩、軸套、各種墊片、悶蓋、軸承、齒輪、鍵、透蓋、螺釘、螺母、軸承油氈、擋油盤等.通過修改零部件的外觀顏色、透明度、光澤度、散射度、環境光源等得到更加美觀誘人的視景，通過修改零部件的紋理、材質等使其達到更加真實的效果(如圖1中齒輪和軸承).

    應用SolidWorks2007設計出了m=5,x=34的錐齒輪，m=4,x=44的直齒輪，直徑分別為45,35,25 mm的滾動軸承以及上述可以參數化的零件.部分零部件三維視覺效果見圖1.


    2.2基于SolidWorks齒輪軸的特征建模

    齒輪軸是支撐零件、傳遞運動的關鍵性部件，它的設計好壞對減速器的壽命、性能等聲生很大的影響.因此，設計者應該借助于虛擬設計軟件對軸進行優化和仿真分析，使軸具有良好的制造加工工藝性能，減少軸的應力集中，增加軸的質量和使用壽命.

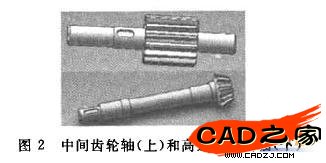

    按軸的設計理論得到的高速軸和中間軸上安裝齒輪的軸段尺寸與該處需要安裝的齒輪直徑尺寸非常接近，因此為保證軸和齒輪二者的強度和剛度，此軸段將齒輪和軸設計成一體，即所謂的齒輪軸(圖2)，這樣設計后無論按強度理論計算還是對齒輪軸進行Ansys分析，強度均滿足要求.這種齒輪軸的設計方法在實際設計中最為常用.


    2. 3虛擬減速箱的裝配設計

    裝配是機器制造的重要階段，裝配質量的好壞對機器的性能和使用壽命有很大的影響.因此，裝配前有必要對產品進行虛擬裝配( Virtual Assembly)，來模擬實際裝配過程.

    在虛擬裝配中，裝配關系是零件之間相對位置和配合關系，它反映了零件之間的相互約束及相對運動.Solidworks中有標準配合和高級配合，其中標準配合應用最廣泛，例如:重合、平行、垂直、相切和同軸心配合;當需要機構運動模擬時就用到高級配合，此時須加一些輔助動力裝置，如:線性馬達、旋轉馬達、線性彈簧和引力.

    產品虛擬裝配時，要考慮零件的裝配層次、裝配順序以及裝配約束關系等，一定要嚴格按照實際產品的現實裝配過程來實施，首先要確定各個零件裝配的先后順序，再確定應用哪幾個配合可以實現兩個零件的完全配合，一般來說2個零件的配合關系不會超過3個，例如:同軸心和軸肩與齒輪面的距離2個配合關系即可完成齒輪與軸的配合.對于零件比較繁多的產品，虛擬裝配前可以考慮2種方案:直接插人零件完成整個裝配過程、先完成需要的子裝配體，插人子裝配體完成整個裝配.選用方案時因人而異，裝配前考慮方案的優化對裝配完成后的后期工作有很好的幫助.例如:該減速箱的裝配可以先完成3根軸與軸上零件的裝配保存形成子裝配體再與下箱體整體裝配，也可以選擇下箱體為裝配基準，插人零件按軸、鍵、齒輪、軸套、軸承等裝配順序一起完成裝配.

    圖3為該減速箱的整體虛擬裝配圖，左側是整個裝配過程的裝配樹.為了看清其內部結構，修飾過程中將減速箱上蓋進行了透明處理.


    3高效虛擬裝配的實現

    為了實現減速箱的高效虛擬裝配，就要對裝配體進行簡化、分析、顯示、爆炸、干涉檢查、碰撞檢查、智能扣件、Animator插件虛擬現實等處理。

    3.1智能扣件和干涉檢查

    對于虛擬裝配中的螺栓、螺釘?shù)扰c孔的裝配，可以使用智能扣件功能選擇相應的螺栓與孔進行配合.在智能扣件中，也可以進行配置螺栓陣列、分割孔系列等智能操作，使得裝配更為方便快捷.

    在建模或裝配過程中可能產生誤差，因而在裝配完成后，須進行干涉檢驗.Solidworks2007裝配體中應用干涉檢查命令，可以檢查零件之間的嵌人現象，即發生干涉，將裝配圖轉換到線框模式下可以清晰的看到干涉的部位，并且能查看所檢查到的干涉體積.及時查出原因做出修改，避免實際制造過程中的不良后果，體現出虛擬產品的優越性.此外還應該進行碰撞檢查，查看零部件之間是否有沖突.該功能可以與動態間隙同時使用.

    3.2裝配體爆炸圖的生成

    為便于形象地分析零部件之間的相互關系，有必要對裝配體設計爆炸視圖(圖4)，也可以完成裝配體爆炸直線圖，將其中的零件分離顯示.在對裝配體進行爆炸時，其爆炸順序應符合實際生產時的安裝順序，這樣可以使得虛擬更為真實.裝配體的爆炸動畫和解除爆炸動畫，二者可以單獨保存為AVI格式視頻文件，也可以同時保存為一個AVI格式視頻文件.


    3.3基于Animator插件的動畫仿真

    虛擬設計(Virtual Design)可以為用戶提供一個基于視覺、聽覺、觸覺等感官的動畫模擬，讓人們能夠及時、沒有限制地觀察三度空間內的事物.為了更好的展示虛擬設計的產品模型，使用Animator插件的動圈功能，在高速錐齒輪軸的伸出端施加模擬命令中的旋轉馬達后，減速器就能像實際減速器一樣運動起來，達到更加逼真的虛擬效果，并保存為AVI格式的視頻文件(圖5).為了能夠清晰的看清齒輪傳動運動情況，在做AVI動畫時將減速箱的上箱體蓋和悶蓋隱藏.圖5所示為在暴風影音播放器下播放的動畫.


    4結語

    本文通過對減速箱的虛擬設計技術的研究，實現了減速箱的高效虛擬裝配、動畫仿真等，使得虛擬減速箱具有真實的效果.虛擬設計技術的應用使得設計者可以按照自己的構思去進行產品的虛擬模擬，及時修改和進一步完善設計要素，節省了大量的人力、物力和財力，是一種應用效果十分誘人的技術.
