2工程制圖三維模型庫開發

    基于Solidworks軟件平臺開發三維模型庫，主要采用模塊式設計方法，按照教學功能分類、分單元進行，各單元模型的建立與選擇既考慮到模型的典型性，又要考慮模型之間的相互聯系和循序漸進.為此我校針對不同專業的特點和要求，建立相應的專業標準件模}"庫和裝配體模型庫.模型庫的主要結構如圖1所示.

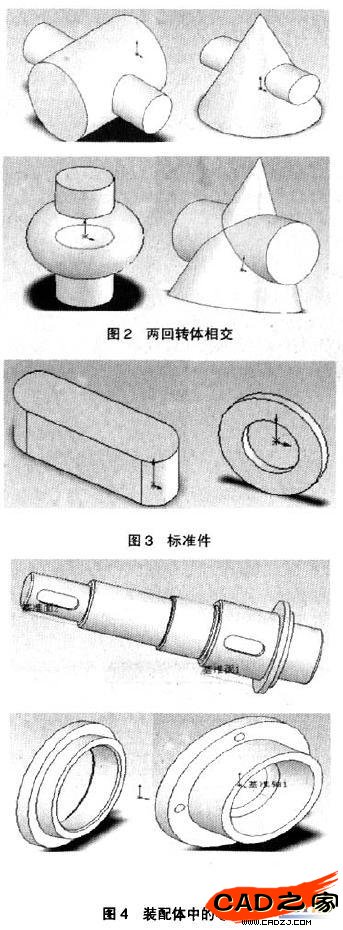

    如在組合形體庫中，利用拉伸特征和旋轉特征建立了兩回轉體相交的下維模型，如圖2所示.

    在標準件庫中，利用拉伸特征和拉伸一切除特征建立了普通平墊圈和普通平鍵的三維模型，如圖3所示。

    在裝配體庫中，利用旋轉特征、拉伸一切除特征和陣列特征，建立了軸、墊圈、法蘭盤等齒輪減速器中各零件的三維模型，如圖4所示
