SolidWorks Toolbox是一種簡單的、價格適中、可以提高您日常工作效率的標準零件庫工具，它與 SolidWorks 合為一體。使用 SolidWorks Toolbox，您不再需要翻閱零件目錄來查找數值和規格； 不再需要為使零部件適合模型而絞盡腦汁；不再需要每次一個墊圈、一個螺栓、一個螺母地費力層疊它們。

    SolidWorks Toolbox支持的標準包括：
    o ANSI、BSI、CISC、DIN、ISO、JIS、GB等
    o 根據您的公司標準自定義

    SolidWorks Toolbox附帶的硬件包括：
    o軸承   o扣環
    o螺栓   o螺釘
    o凸輪   o鏈輪
    o齒輪   o結構形狀
    o鉆套   o正時帶輪
    o螺母   oUnistrut
    o銷釘   o墊圈


     圖1. Toolbox支持的標準


    使用 SolidWorks Toolbox，您可以即時訪問標準零部件的全部有關數據。您只需幾秒鐘就可以選出合適的零件并將其放入合適的孔中，只需指出孔或螺紋大小再單擊即可得到所需的零件。然后進行拖放即可將零件放入正確位置。


    圖2. Toolbox附帶的硬件

    由于 Toolbox 與 SolidWorks 3D CAD 軟件完全集成，因此您可以充分利用智能零部件技術使您的整個裝配體過程自動進行 - 無論您是有一堆還是一百個螺栓、墊圈或螺母，只需幾下單擊就可以正確地裝配它們。

    下面我們來探討一下SolidWorks Toolbox在使用之前的幾點需要注意的地方。
    1．單用戶環境
    在安裝SolidWorks于不同電腦的環境下，由于各個電腦硬盤分區不一致，使得SolidWorks Toolbox的安裝路徑不同。因此一個裝配體已經應用了Toolbox庫中的標準零件，換到另一臺電腦下打開，就有可能出現找不到Toolbox庫中的標準零件的情況。主要原因就是SolidWorks Toolbox的路徑不同。當然SolidWorks會提示您自動按照您自己電腦Toolbox的安裝路徑生成遺失Toolbox零件。（圖3）


    圖3.遺失Toolbox零件提示框

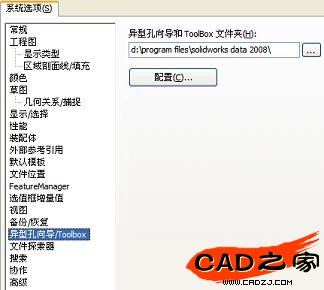

    如果我們需要更改Toolbox的路徑的話，我們在SolidWorks的下拉菜單：
    "工具--選項--系統選項--異型孔向?qū)?Toolbox"進行設置。
    SolidWorks2007以前的版本默認路徑為C:PROGRAM FILESCOMMON FILESSOLIDWORKS DATA
    SolidWorks2008以后的的版本默認路徑為C: SOLIDWORKS DATA


    圖4. Toolbox的安裝路徑


    2．多用戶環境

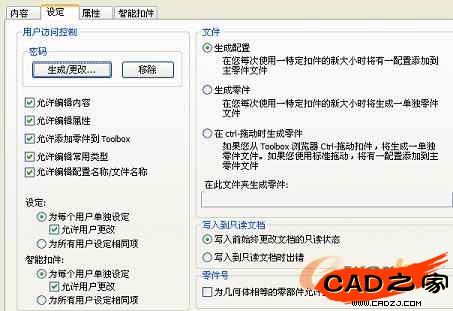

    SolidWorks Toolbox可以在多用戶環境中應用，在設置數據配置對話框中，單擊"生成/更改"后可設置一個Toolbox的管理員密碼，隨后設置訪問權限。


  圖5. 訪問控制對話框

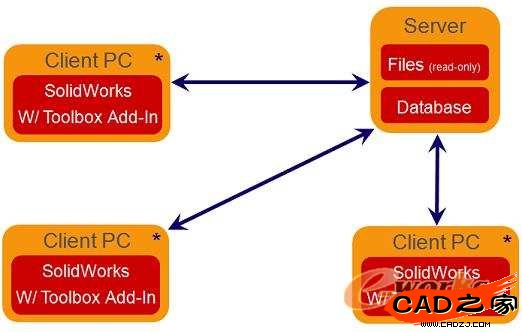

    管理員并為各個 Toolbox 功能設定權限。其他用戶如無管理員密碼則可觀閱但不能修改受限制的功能，為了統一公司內部的Toolbox標準庫，IT人員還可以把Toolbox標準庫路徑安裝于服務器的共享目錄里，這樣既利于管理又不會出現單用戶環境下的一些問題。
