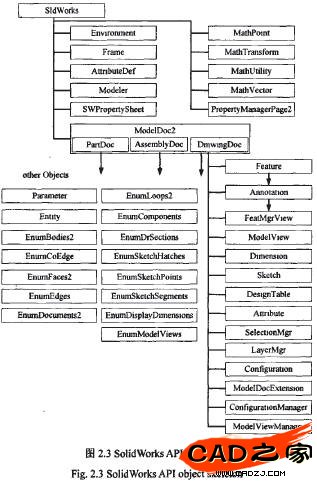

圖2．3所示是SolidWorks API對象的一個梗概。它并不代表對象的起源層次或惟一的來去途徑。從圖2．3中可以看到SolidWorks API的對象分為若干層，每一層又包括若干對象。每個對象又都有自己的屬性、方法和事件。對象的數目很多，以后若在開發中用到，通過查找API幫助來使用它。

2．4系統開發工具

2．4．1系統開發工具的選擇

任何支持OLE(object linking and Embedding，對象的鏈接嵌入)和COM(Componentobject model，組件對象模型)的編程語言都可以作為SolidWorks的開發工具[28]。二次開發SolidWorks的方法分兩種，一種是基于自動化技術的，此種技術只能開發放EXE形式的程序；另一種開發方式是基于COM的，這種技術可以使用最多的運用程序界面SoI idWorksAPI(application Programming Interface)。API還可控制SolidWorks會話的方式，生成*dll格式的文件，也就是SolidWorks的插件。程序內的DLL并不一定比程序外的EXE快，這主要取決于瓶頸在哪里。

S01idWorks的二次開發工具較多，開發者可以根據自身的條件、工具的特點，選擇一種合適的開發工具。Visual Basic是Microsoft公司于1991年推出的Windows應用程序開發工具[30][31]，短短的幾年時間，就成為Windows流行的編程語言，從根本上改變了傳統的程序設計模式，大大簡化了Windows應用程序設計。它的出現被計算機界看作是一個“令人震驚的奇跡”。Visual Basic的誕生使編程技術向前邁進了一大步，開創了可視化編程的先河。在它的帶動下，許多優秀的可視化開發工具相繼問世。這些開發工具各有千秋，但它們都或多或少地從Visual Basic中汲取了營養。

英文Visuai的意思是“可視的”，之所以叫做“可視”，是因為用戶只要看到VisualBasic的界面就會明白，實際上無需編程就可以完成許多步驟[29]。在VisualBasic中引入了控件的概念，并把這些控件模式化，并且每個控件都有若干屬性用來控制控件的外觀和工作方法，界面如圖2．4所示。這樣用戶就可以像在畫板上一樣，隨意點幾下鼠標，、一個按鈕就完成了，這些在以前的編程語言下是要經過相當復雜的工作的。
