（1）調用【新建】功能，建立一個文件，命名zhonghai

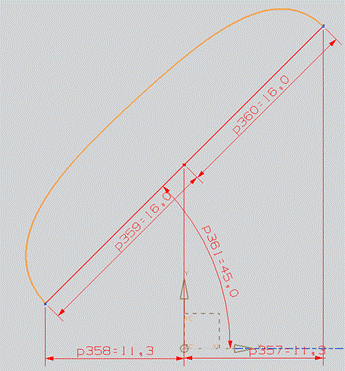

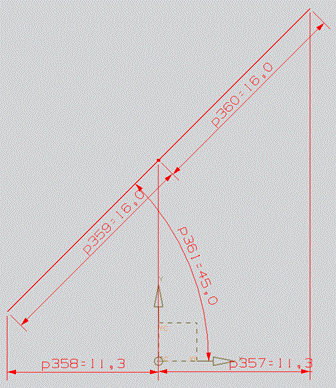

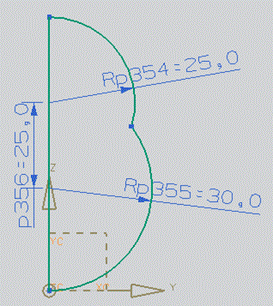

（2） 調用【草圖】功能，在Y-Z平面內建立如圖001的草圖。



         圖 001

（3）調用【回轉】功能，選擇第（2）步繪制的圓弧作為旋轉曲線，選擇旋轉軸為Z軸，旋轉成實體。

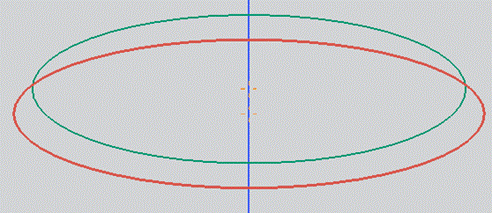

調用【草圖】功能，在Y-Z平面內建立一個大半徑為17.5，小半徑為6中心為（0，0，54）的橢圓和一個大半徑為19，小半徑為6中心為（0，0，52）的橢圓，如圖002所示。

                                    圖   002

（4）調用【點】功能，建立坐標為（30，0，52）（32，0，54）兩個點。

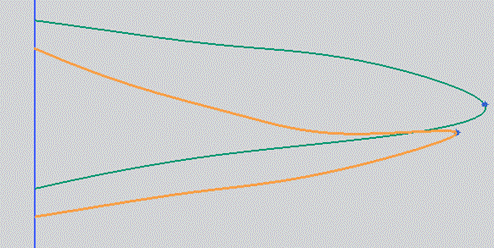

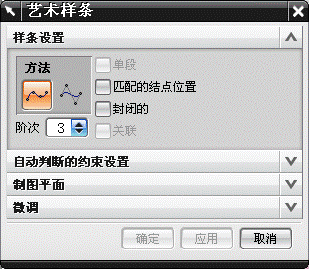

（5）調用【草圖】功能，在X-Z平面內建立草圖，調用【藝術樣條】功能，選擇橢圓的象限點和第（5）步的一個點建立如圖003的草圖。調用【編輯-曲線-全部-分割曲線】功能，分別從點處分割兩條曲線。如圖004所示。

 圖  003

圖004

（6）調用【基準平面】功能，建立距離X-Y平面52mm和54mm的兩個基準平面，如圖005所示。調用【草圖】功能，在距離54的平面內建立草圖，調用【藝術樣條】功能，選擇橢圓的象限點和第（5）步的點（32，0，54）建立如圖007的曲線，再按照第6步分割曲線。調用【草圖】功能，在距離52的平面內建立草圖，調用【藝術樣條】功能，選擇橢圓的象限點和第（5）步的點（30，0，52）建立如圖008的曲線，再按照第6步分割曲線。完成草圖。



         圖 005                             圖  006



            圖 007                             圖  008

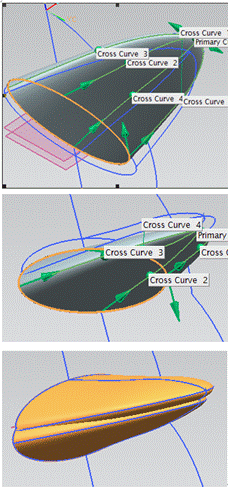

（7）調用【通過曲線網格】功能，選擇第4步建立的大橢圓和點（32，0，54）建立嘴巴的上半部。按照上面步驟建立嘴巴下半部，如圖009所示

             #p#分頁標題#e#

圖  009

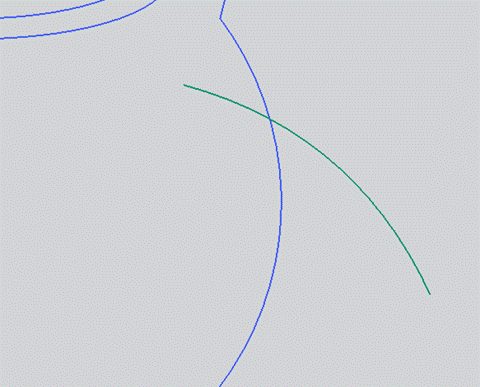

（8）調用【草圖】功能，在Y-Z平面內建立草圖，調用【藝術樣條】功能，建立如圖010曲線，完成草圖。

圖 010

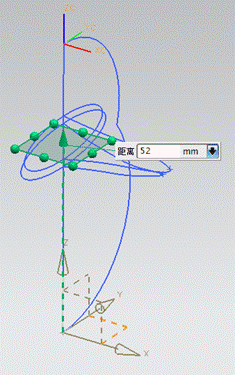

（9） 調用【基準平面】功能，（選擇點和方向）點為第9步曲線的終點，方向為Y軸，建立一個基準平面，圖011所示。

       圖 011

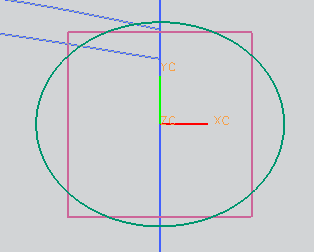

（10）調用【草圖】功能，擇第10步的基準平面建立草圖。調用（插入-曲線-橢圓）功能，建立一個大圓半徑為8.5，小圓半徑為7，中心為曲線終點的橢圓。如圖012所示。

             圖 012

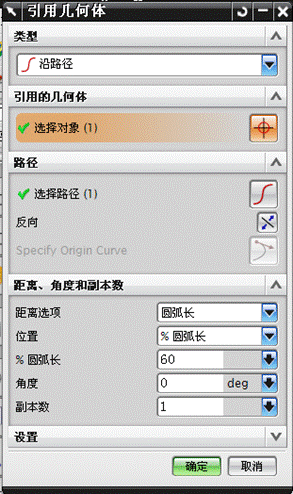

（11）調用【引用幾何體】功能，選擇對象為第11步建立的橢圓，選擇路徑為第10步建立的曲線。如圖013所示。



             圖 013

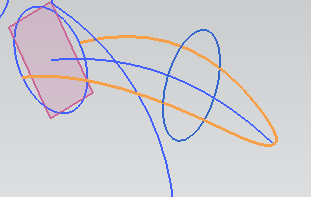

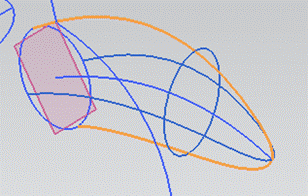

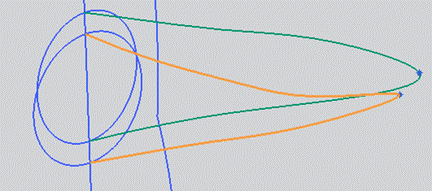

（12）調用【藝術樣條】功能，選擇第11步建立橢圓的象限點，第12步建立橢圓的象限點和第9步建立的曲線的端點建立曲線，按照第6步操作將其分割。重復上面的步驟建立另外的曲線。如圖014.



          圖 014

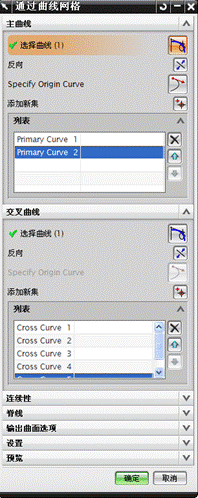

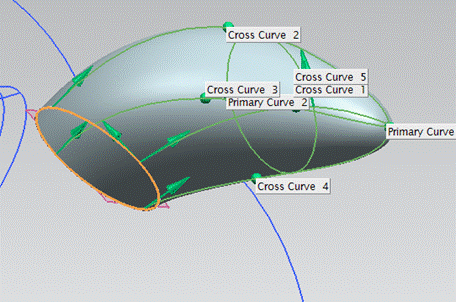

（13）調用【通過曲線網格】功能，選擇曲線為第11步建立的橢圓，第12步建立的橢圓和第9步建立的曲線終點。交叉曲線為第13步建立的4條曲線。如圖015所示。

                     圖  015

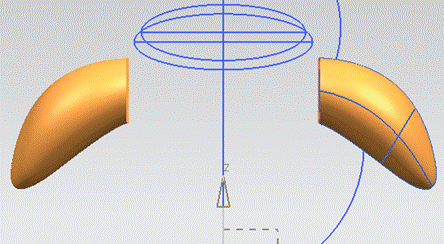

（14）調用【鏡像體】功能，選擇體為第14步建立的手，鏡像平面為X-Z平面，如圖016所示。

                    圖  016

（15）調用【草圖】功能，在X-Y平面內建立草圖，在點【0，15，0】處建立如圖直線。調用【藝術樣條】功能，建立曲線，如圖017.



                                  圖  017
