UG交點的詳細創建方法 基準平面與曲線求交點法

時間:2015-03-05 16:15:02 來源:未知

點是零件設計時輔助繪圖工具，比如在創建孔、樣條曲線時，都要用到點工具，本節UG教程講解：交點的創建方法（基準平面與曲線求交點法），歡迎學習參考；

UG10.0教程：[48]UG10.0交點的創建方法

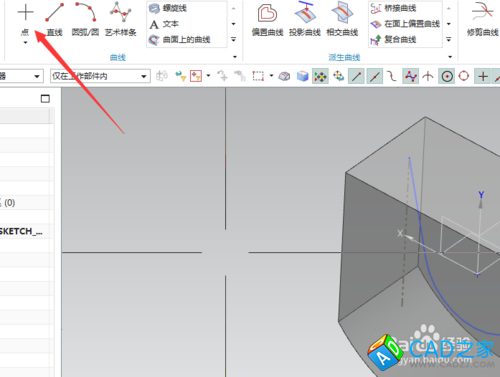

  1. 打開UG的繪圖窗口，把其切換到曲線工具下，然后找到點創建命令；
  2. UG10.0教程：[48]UG10.0交點的創建方法

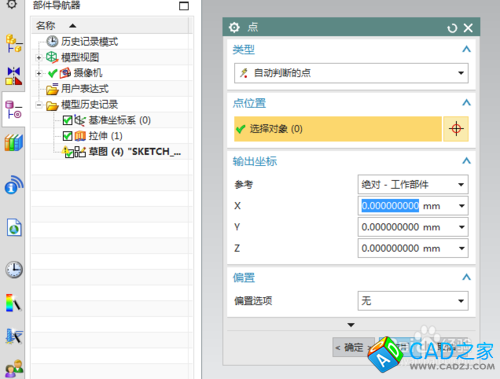

  3. 單擊點后，其彈出的對話框如下；

    UG10.0教程：[48]UG10.0交點的創建方法

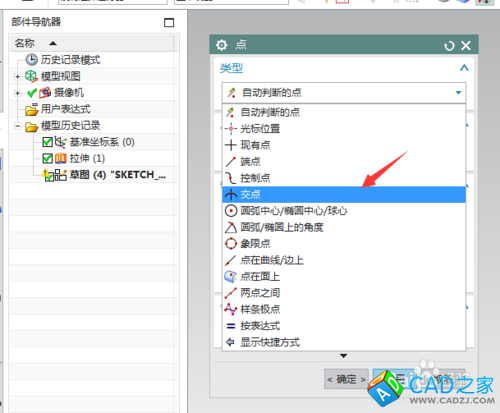

  4. 在點創建的類型中選擇交點；（交點是繪圖時使用率非常高的一種，需要牢記掌握）

    UG10.0教程：[48]UG10.0交點的創建方法

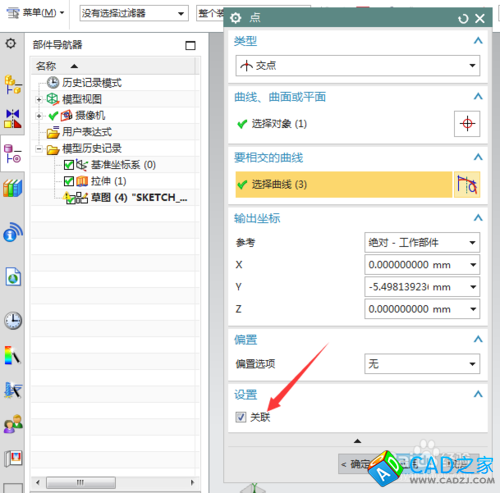

  5. 展開點創建菜單，如創建的交點不想其與原來的圖元有關聯，可按下圖去掉其關聯；

    UG10.0教程：[48]UG10.0交點的創建方法

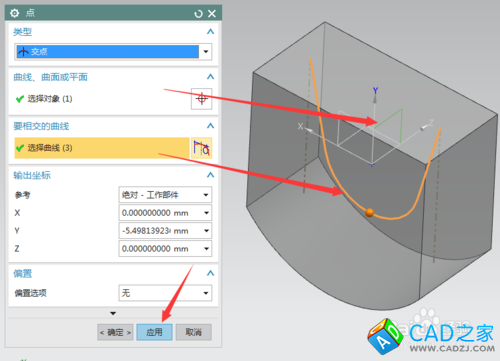

  6. 在第一欄選中基準，第二欄選中曲線，然后點確定；（本交點創建方法是使用基準與曲線，然后求其相交點）

    UG10.0教程：[48]UG10.0交點的創建方法

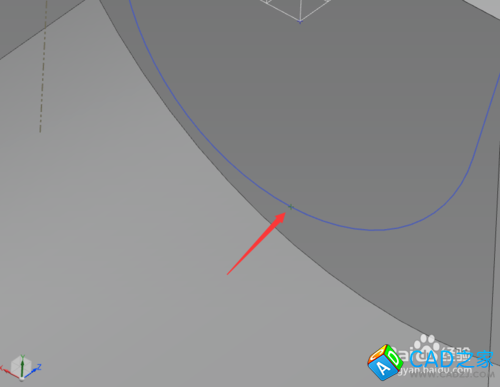

  7. 其創建得到的交點如下圖；

    UG10.0教程：[48]UG10.0交點的創建方法
  8.

    在創建交點時，其要選擇的兩種圖元必須是十字叉才行，否則交點會創建不成功.
