CAD國標字體和標注設置的圖文教程

時間:2012-06-08 09:52:20 來源:未知

圖11

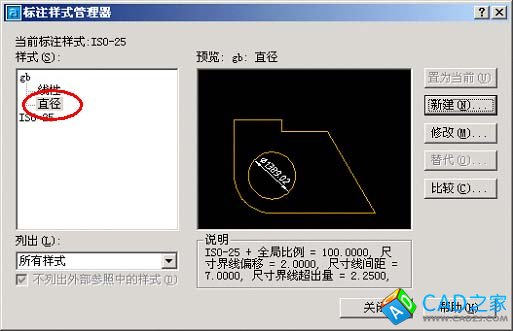

11，點擊“確定”完成gb樣式下的直徑標注子樣式。

Click here to open new window

圖12

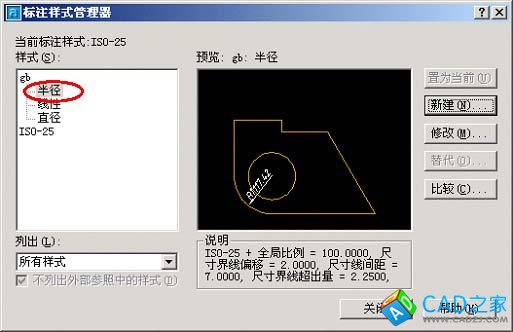

12，半徑標注子樣式與直徑標注的設置完全相同。
注：即使是建筑圖，其直徑、半徑、角度尺寸仍用箭頭。半徑標注子樣式與直徑標注的設置完全相同。

Click here to open new window

圖13

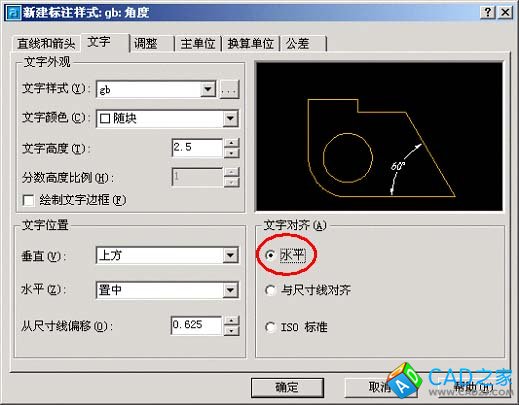

13, 設置角度標注子樣式。
角度標注國標要求文字水平注寫。

Click here to open new window

圖14

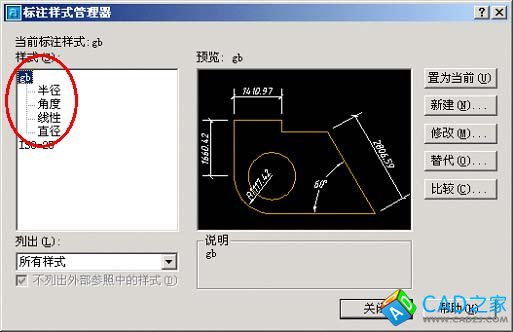

14，OK，符合國標的尺寸標主樣式設置完畢，將gb樣式置為當前樣式即大功告成。
是不是有些麻煩，沒關系，將設置好的樣式保存與自己的樣圖中。

Click here to open new window

圖15
