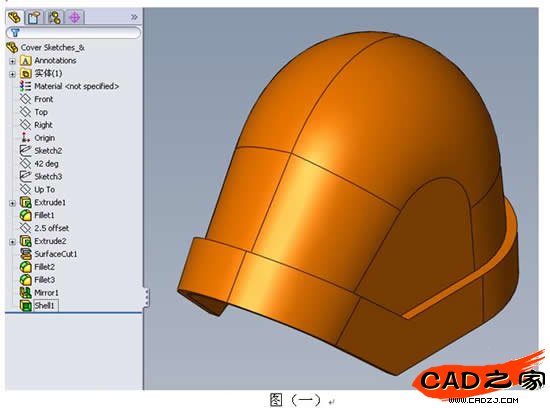

圓角一般用于削弱尖銳的邊線，但也取決于用戶設計產品的類型和水平。消費產品主要在最后階段添加圓角過渡，在其它方向進行產品的概念設計時，常使用圓角來完成零件或創建整個外形。如圖（一）

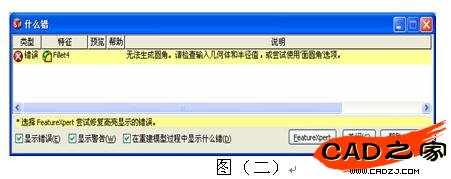

     但是利用傳統的手工方法建立圓角時，用戶往往需要考慮一些與軟件應用有關的技巧問題，例如，先建立哪個圓角、后建立哪個圓角的先后順序。如果這些技巧問題沒有解決好，則由于模型中幾何體的相互影響，有些特征可能無法形成，SolidWorks往往會提示圓角無法生成等錯誤。如圖（二）

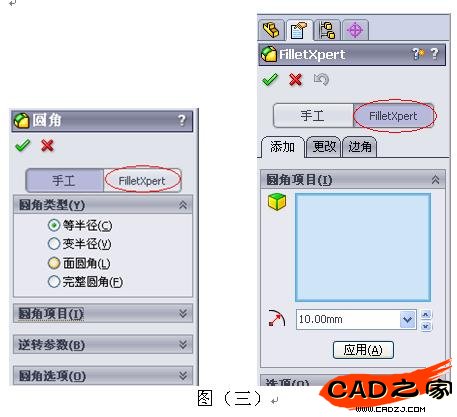

     利用FilletXpert(圓角專家)建立圓角，可以給設計人員帶來更大的便利：設計人員只需指定哪些實體需要倒圓角和圓角大小，建模的具體過程、需要建立多少個圓角特征，則由SolidWorks去解決。因此利用FilletXpert建立圓角解放了設計人員的思路，使得設計人員更加專注于設計本身而不是軟件應用技巧。如圖（三）

     我們可以舉例說明一下：

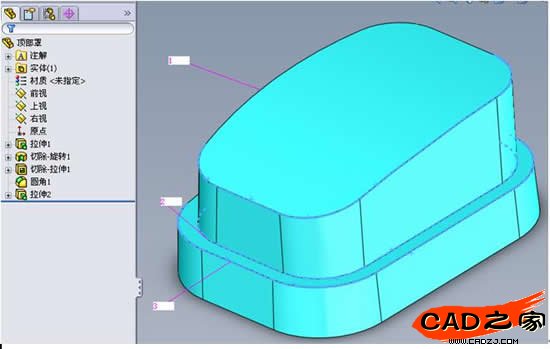

     如圖（四）所示，這里需要對圖示的三條相切邊線建立R=5mm的圓角。由于第二條和第三條邊線之間的距離較小（小于10mm,從而不可能同時建立兩個半徑為5mm的圓角），按照一般的建模方法，這兩條邊線上的圓角必須單獨創建才能完成。

     單擊[圓角]按鈕 ，如圖所示，在PropertyManager中單擊，激活FilletXpert。

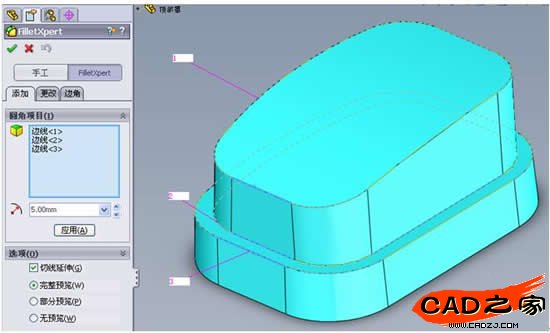

     給定圓角的半徑為5mm,在圖形區域中分別選擇需要倒圓角的邊線。

     單擊[應用]按鈕，由于在生成圓角過程中存在錯誤，因此系統自動調用FeatureXpert來解決這些圓角錯誤問題。

     單擊[確定]按鈕完成圓角。

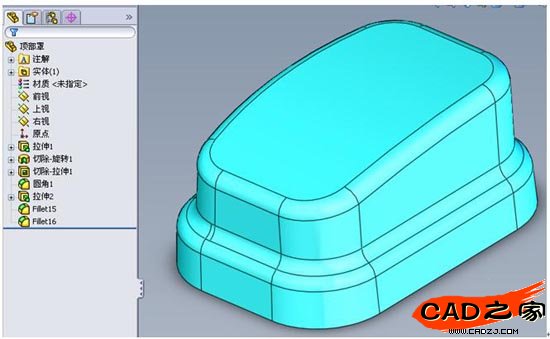

     如圖（六）所示，系統建立了兩個圓角特征，兩個圓角的半徑值均為5mm。

     做到這步，倒圓角操作就已經通過FeatureXpert快速有效地完成了，從而能夠有效地減少工程師的工作量，提高工作效率并專注于設計。
