elecworks 作為專業高端的電氣設計軟件，SolidWorks黃金認證產品，我給大家介紹下它的安裝。

    1。 它有獨立的2D制圖平臺，采用自帶的SQL SERVER數據庫管理數據信息。繪制2D原理圖。

    2。 它還包含 elecworks for SolidWorks 插件，可以使用SolidWorks自動讀取原理圖數據信息，轉換為3D模型完成電氣柜等的設計及接線工作。

    下面是如何在SolidWorks打開elecworks并使用其做項目：

    1。 首先需要安裝elecworks core（2D 設計平臺獨立工作） + elecworks for SolidWorks模塊(在SolidWorks 下工作)。

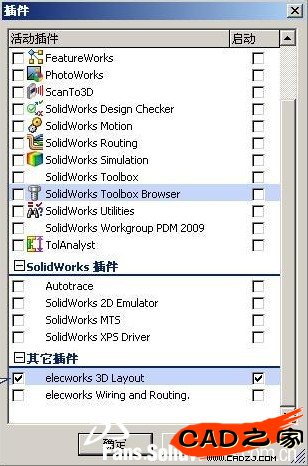

    2。 安裝完畢后elecworks會自動尋找SolidWorks路徑并加載插件，如圖：

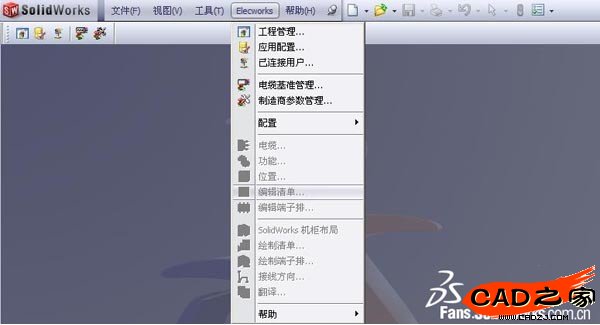

    3。 激活插件后，在SolidWorks菜單中會有elecworks菜單，如圖：

    4。 點擊工程管理，就可以在SW環境下瀏覽到利用elecworks core 2D 制圖程序所建立的項目文件，如圖：

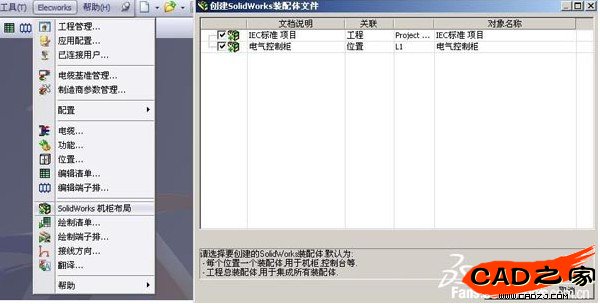

    5。 利用elecworks按元件所處的位置生成SolidWorks格式3D裝配體文件，根據原理圖中數據添加3D零件模型

：

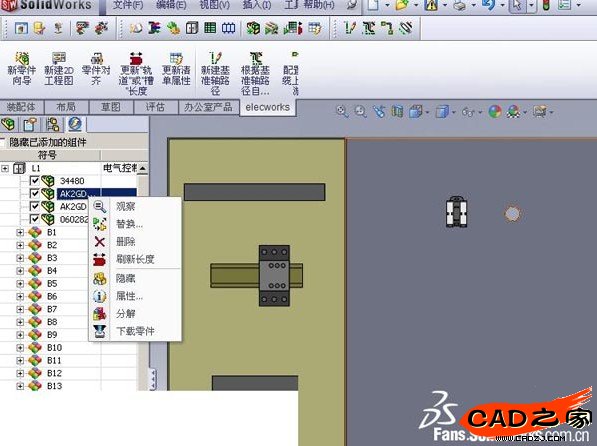

    6。 裝配體文件自動添加至電氣項目樹中，點擊左側elecworks電氣元件樹，自動添加相關聯3D零件模型：

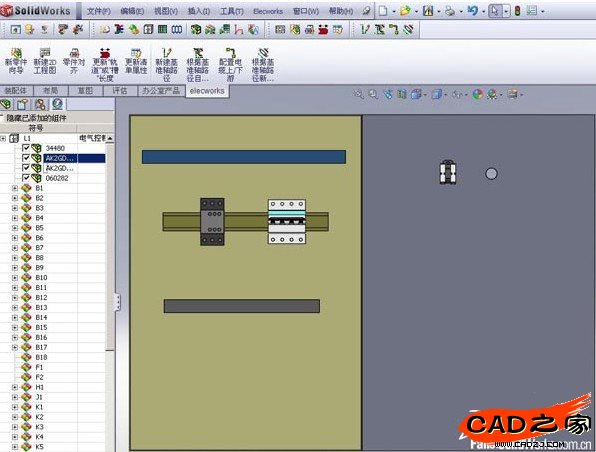

    7。elecworks 自動根據數據庫中元件尺寸添加模型，自動添加配合參考(如零件與導軌，導軌與柜體，自動柜門打孔)，elecworks可實現自動更新線槽，導軌，柜 體尺寸。

    8。最后elecworks 自動將工程圖添加至電氣項目包中，完成整個項目的設計。

    9。 如果安裝elecworks Routing模塊，elecworks幫助你按原理圖接線方式在裝配體中自動最優路徑接線，導出線纜長度清單。
