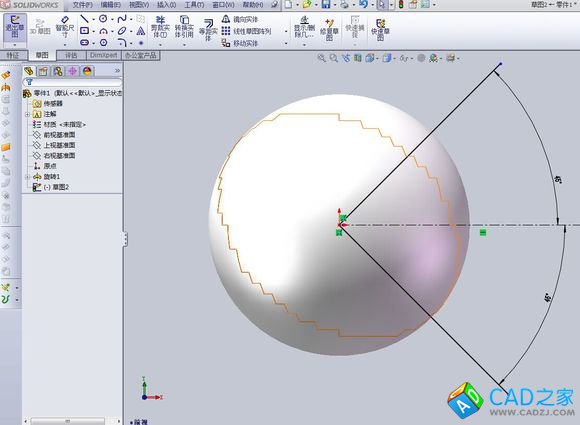

第一步:隨便畫個球體,在前視基準面繪制以下圖形(注意:中心線要水平,兩個45度角要分開標注

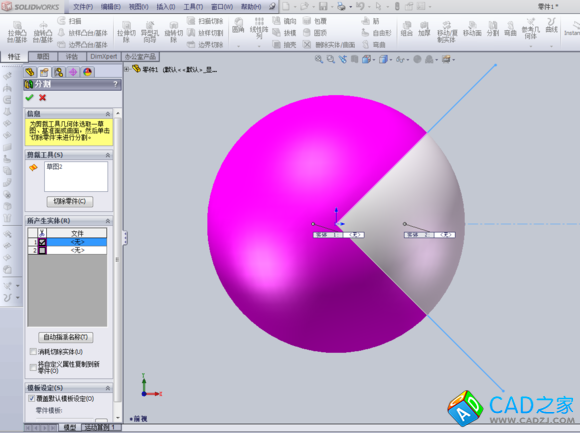

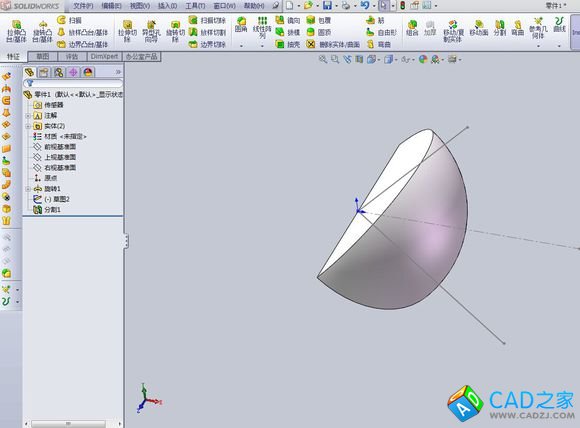

第二步:利用分割命令沿草圖把球體分割,把左邊隱藏起來。

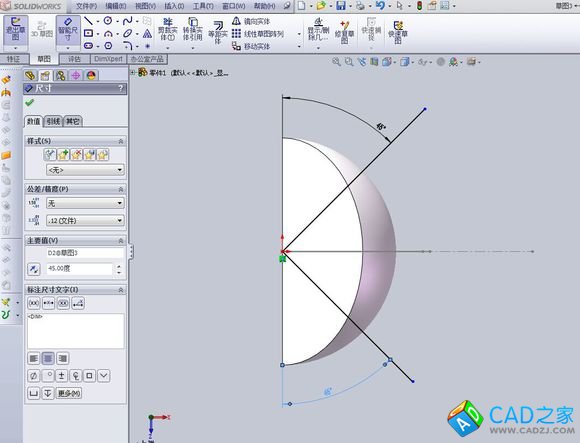

第三步:在上視基準面繪制和前視一樣的草圖,分開標注45度角。

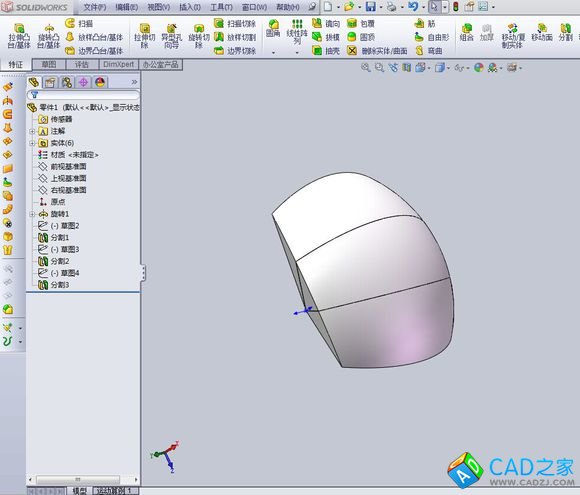

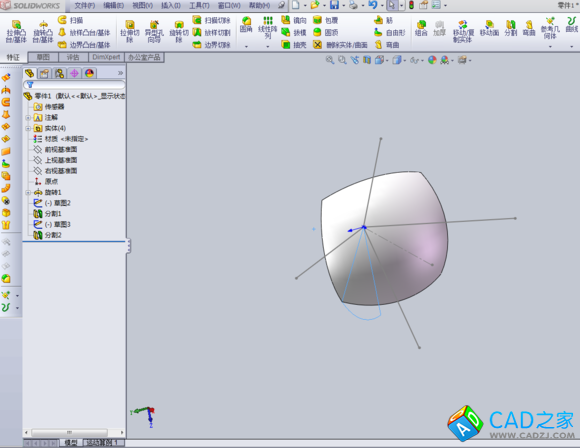

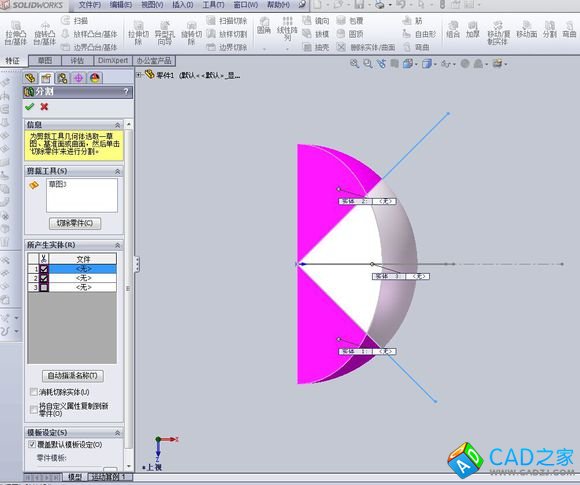

第四步:再次以分割命令把實體分割成三份,把上下兩部分隱藏。

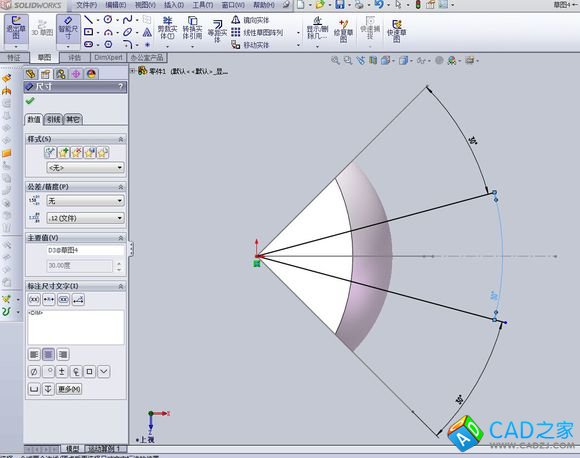

第五步:在上視基準面繪制兩根夾角為30度的直線(注意分開標注)

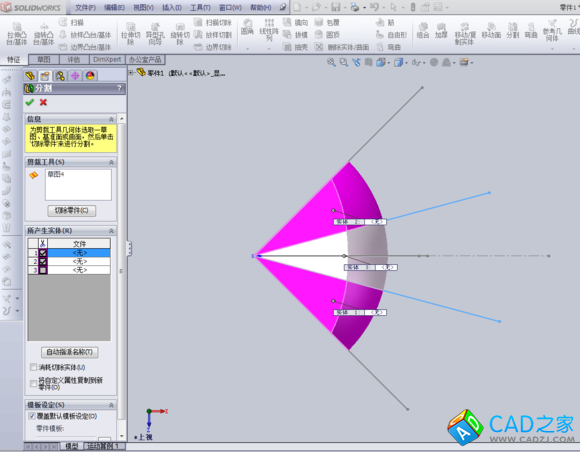

第六步:再次以分割命令把實體分割成三份(這次不隱藏了)

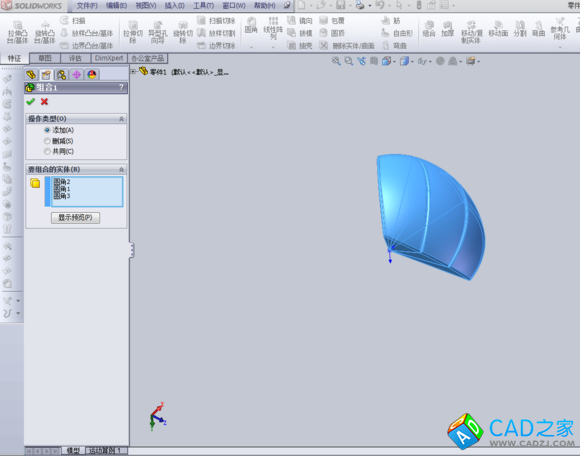

第七步:倒好圓角后把三個實體組合成一個實體。

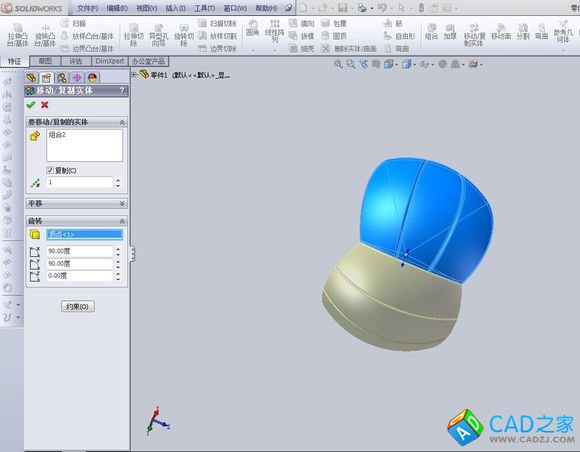

第八步:利用移動復制實體,旋轉中心為原點,X軸90度,Y軸90度,勾選復制。(和足球差不多
)

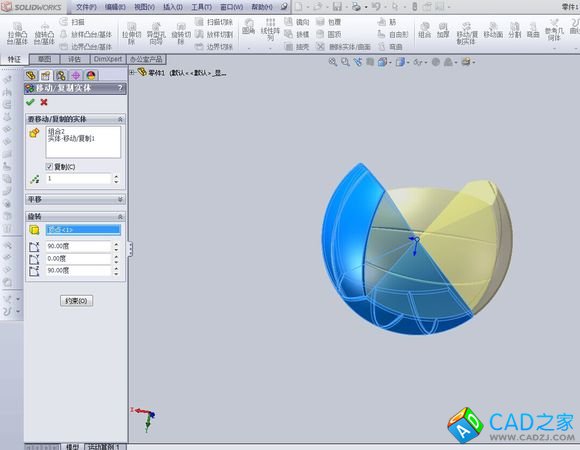

第九步:再次移動復制實體,要復制的實體選剛才的兩個,沿X軸90度,Z軸90度,記得勾選復制。#p#分頁標題#e#

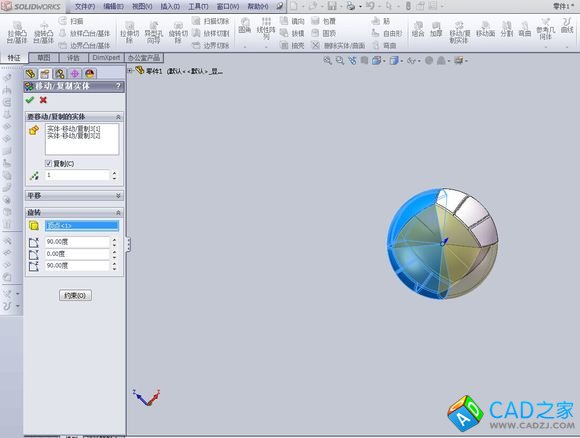

最后:再次移動復制實體,選擇(剛剛復制出來的兩個實體)沿X軸90度Z軸90度復制(中心點為原點)

順便提一句,我喜歡法國隊的配色!
